描述
产品深度介绍

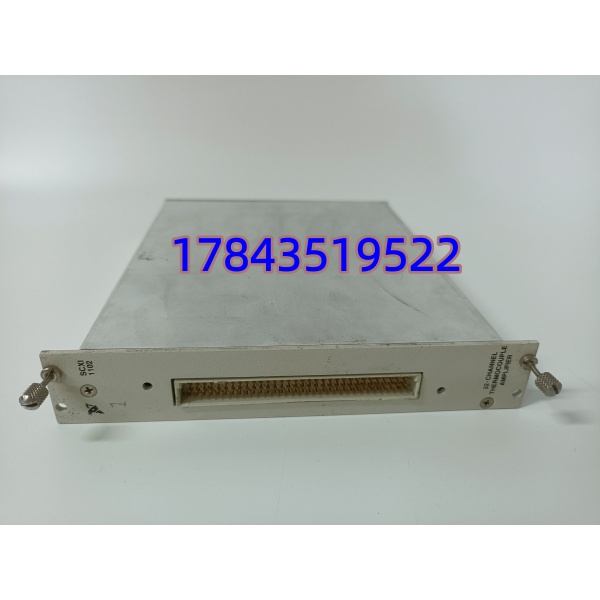

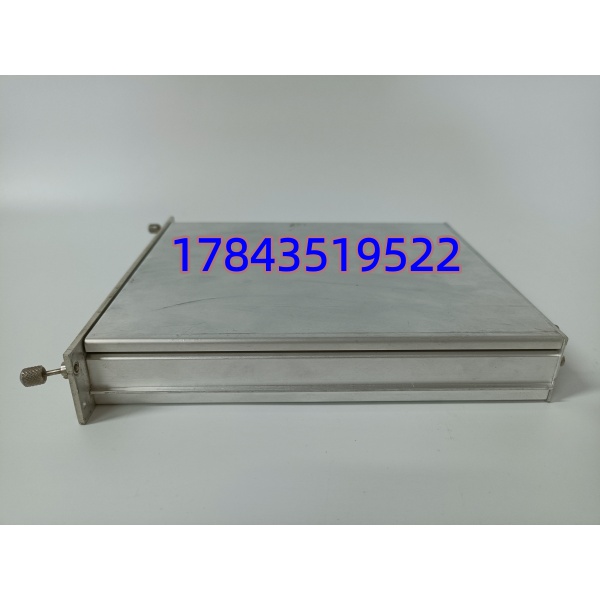

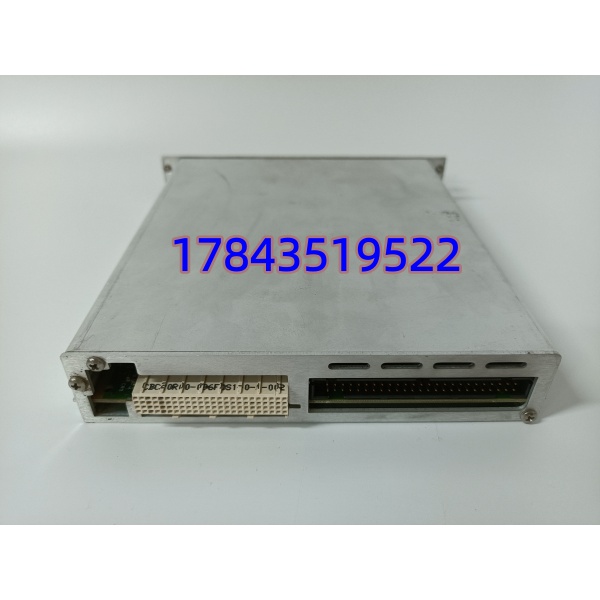

NI SCXI-1102 是 SCXI 机箱体系专用高精度多通道热电偶信号调理模块，标准单槽位安装，单模块集成 32 路完全差分输入通道，适配 K、S、T、J 全类型热电偶，也可采集毫伏电压、0~20mA 工业电流信号download.ni.com。每通道集成仪表放大器，硬件跳线切换 1 倍 / 100 倍增益，自带二阶 2Hz 低通滤波，可强力抑制 50/60Hz 工频干扰；板载专用冷端补偿传感器，统一补偿端子块环境温度，消除热电偶冷端误差。模块内部多路复用架构，32 路通道可汇总单路输出至 DAQ 主机，多块 SCXI-1102 级联即可轻松扩展上百测温点位，配套 LabVIEW、LabWindows/CVI 开发软件，广泛用于热处理炉、化工反应釜、风电齿轮箱、实验室热循环测试等温度采集场景，老旧 SCXI 采集系统故障替换刚需备件。
关键技术规格
| 参数项目 | 详细参数 |
|---|---|
| 输入通道 | 32 路完全差分模拟输入，配套 1 路内置冷端补偿测温通道 |
| 硬件增益 | 单通道跳线可选 1 倍 / 100 倍 |
| 滤波特性 | SCXI-1102：2Hz 二阶低通；1102B：200Hz；1102C：10kHz 三阶滤波download.ni.com |
| 适配信号 | 各类热电偶、mV 小电压、0~20mA/4~20mA 工业电流（配 249Ω 采样电阻） |
| 输入阻抗 | 上电＞1GΩ，抗干扰差分采集 |
| 共模抑制比 | 50/60Hz 工频 110dB（增益 100 模式） |
| 通道保护 | 单通道耐受 ±60VDC 过压冲击，防误接动力电源烧毁通道 |
| 多路复用速率 | 整机最高 333kS/s 扫描速率，单通道最短 3μs 切换 |
| 配套端子座 | SCXI-1300、SCXI-1303 屏蔽端子块 |
| 软件驱动 | NI-DAQmx，兼容 LabVIEW、LabWindows/CVI、Measurement Studio |
| 机箱规格 | 标准 SCXI 4/8/12 槽机箱单槽位安装 |
| 工作温区 | 0 ℃ ~ +50 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 整机功耗 | 最大 7.2 W |
| 配套 DAQ 主机 | E 系列、M 系列、X 系列 PCIe DAQ 采集卡 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核验原厂装箱单据、入库记录，机身 SCXI-1102 型号编码一一匹配
- 防伪识别：PCB 丝印、机身激光序列号完整清晰，无打磨、重喷序列号、翻新补漆、二次焊接痕迹
- 外观检查：电路板无受潮腐蚀、电容无鼓包、背板针脚无弯折、前端连接器无变形
- 附件核对：原厂配套 SCXI-1300 端子座、249Ω 采样电阻包、产品合格证齐全
2. 上机功能测试
测试平台：标准 8 槽 SCXI 机箱、PCIe DAQ 采集卡、热电偶标准信号源、4~20mA 电流校准源测试项目：
- 机箱 24V 上电预热 15 分钟，NI MAX 可稳定识别模块，无硬件告警
- 32 通道增益 1/100 跳线切换全通道校验，放大倍数符合原厂指标
- 内置冷端补偿通道温度读取稳定，波动≤0.1℃
- 热电偶标准信号输入，采集温度线性误差＜±0.5℃，无开路误报
- 4~20mA 电流回路采样测试，数值线性无偏移，无跳变
- 连续 24 小时循环多路扫描老化测试，通道无漂移、无通讯丢失测试完成出具纸质质检报告，全程录制测试视频可发给客户核对
3. 电气参数测试
- 500V 摇表绝缘电阻测试，通道对地绝缘阻值大于 10MΩ
- 单通道 ±60V 过压冲击测试，保护电路正常触发不烧毁通道
- 工频 50Hz 干扰叠加测试，2Hz 低通滤波有效抑制数值抖动
- 背板 SCXI 总线通讯完整性测试，32 通道同步扫描无丢点
4. 固件与配置验证
- 读取模块硬件 ID、出厂校准参数，拍照存档区分 1102/1102B/1102C 版本
- 测试增益跳线切换、冷端补偿读取功能完整可用
- 备份出厂默认多路复用扫描时序、通道校准基准
5. 最终质检与包装
质检人员签字确认全部测试项合格；调理模块单独密封原厂防静电袋，外层加厚气泡膜包裹防护，硬质工业纸箱封装；箱体粘贴 QC 合格标签，标注测试日期、机身完整序列号。
