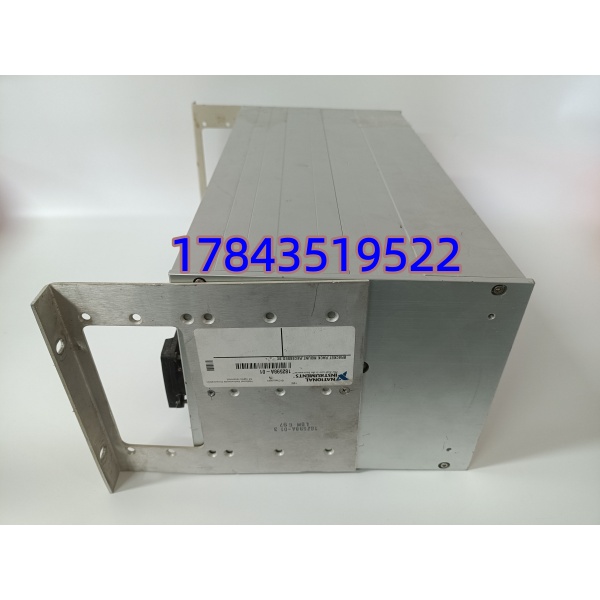

产品深度介绍

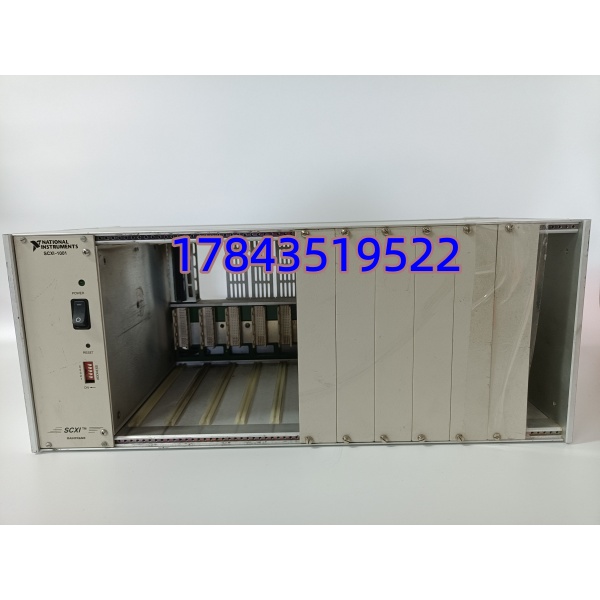

SCXI-1001 是 NI 面向多通道工业测试、环境试验、热工采集场景推出的 12 槽交流供电屏蔽采集机箱，整机金属全屏蔽壳体，内置低噪声背板总线，大幅削弱变频器、高压设备带来的电磁干扰，保障微弱热电偶、毫伏级电压信号采集精度。机箱标配 12 个通用 SCXI 扩展槽，槽 0 作为通讯主控位接入 SCXI 总线通讯模块，其余 11 个槽位可自由搭配放大、隔离、继电器输出类调理卡件；支持菊花链级联，单台 DAQ 设备最多串联 8 台 SCXI-1001，总采集通道上限 3072 路，适配大型多测点温度、压力、功率同步测试平台。采用内置强制对流风冷散热，背板集成三路独立模拟总线与硬件时序同步电路，多模块多路信号同步采集无相位偏移；适配 LabVIEW、NI-DAQmx 驱动软件，广泛用于高低温试验室、新能源电池测试、电厂热工测点、自动化产线在线监测场景。整机交流宽电压输入，无需外置直流电源，机柜标准机架安装，长期连续运行稳定。
关键技术规格

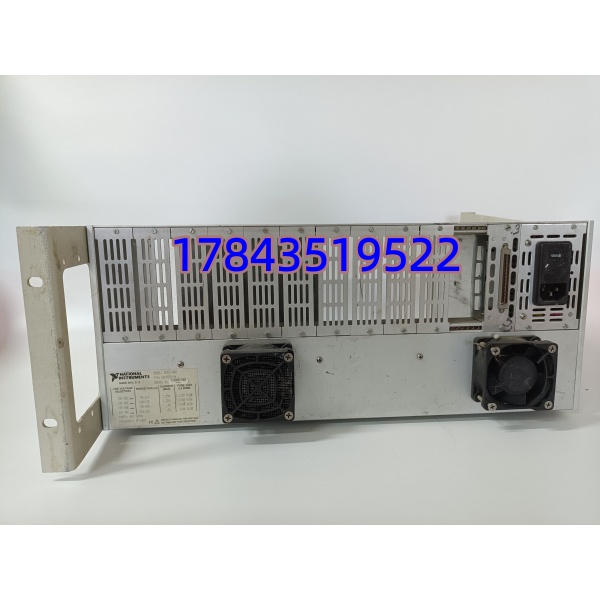

| 参数项 | 详细参数 |
|---|---|
| 完整型号 | SCXI-1001（AC 交流供电 12 槽机箱） |
| 槽位数量 | 12 个标准 SCXI 插槽（Slot0 通讯槽 + 11 个通用调理槽） |
| 供电规格 | 100/120/220/240 VAC 50/60Hz，整机额定 3A |
| 内部背板 | 三路独立模拟总线、数字同步时序总线 |
| 级联能力 | 单 DAQ 链路最多串联 8 台机箱，最大 3072 采集通道 |
| 散热结构 | 内置底部强制风冷风扇，可拆洗防尘滤网 |
| 内部保险 | 主回路延时保险 3A (120V)/1.6A (240V)，背板 4A 保护保险 |
| 屏蔽设计 | 全金属一体化电磁屏蔽壳体，抑制共模干扰 |
| 配套模块 | SCXI-1100/1102/1122/1124/1160/1161 全系列调理卡 |
| 安装方式 | 19 英寸标准工业机柜机架嵌入式安装 |
| 工作温区 | 10 ℃ ~ +35 ℃，存储 – 20 ℃ ~ +50 ℃ |
| 相对湿度 | 5%~95% RH，无冷凝 |
| 软件驱动 | NI-DAQmx ≤19.0 版本，兼容 LabVIEW 全系列开发环境 |
| 整机尺寸 | 451 mm × 298 mm × 132 mm |
| 整机重量 | 约 4.5 kg |
质量检测
1. 入库验收检测来源追溯核验：核对原厂外包装序列号、机身丝印 SCXI-1001 完整型号，支持 NI 官方序列号溯源查询外观全检：金属屏蔽壳体无磕碰变形、背板总线针脚无插拔磨损、风扇无破损、保险座完好、前面板 DIP 拨码无氧化附件核对：原厂密封防静电袋、型号标识标签、出厂保险备件完整齐全
2. 上机功能实测（DAQ 采集设备 + 全套 SCXI 调理模块测试平台）
- AC 市电通电自检：电源指示灯稳定常亮，风扇运转无异响、无异常震动
- 12 槽全槽位模块识别测试，NI MAX 完整识别每一个插槽硬件，无寻址报错
- 8 台机箱菊花链级联通讯测试，72 小时连续同步采集，全通道报文无丢包、无离线
- 全温区 24 小时满载老化运行，记录机箱内部温升、风扇功耗，屏蔽噪声测试达标
- 保险过流模拟测试，主回路、背板保险过载正常熔断，保护背板总线不烧毁
- 留存完整测试报告、实拍视频，可同步发送给客户核验
3. 电气参数检测500V 摇表绝缘电阻测试，AC 供电回路对地绝缘＞10 MΩ220VAC 电压波动冲击测试，宽幅电压区间稳定工作无重启背板模拟总线信号波形检测，输出噪声符合原厂低噪声标准区间
4. 配置与兼容性核验核对机箱 DIP 地址拨码功能、电压档位切换逻辑，匹配 DAQmx19.0 及以下驱动兼容性；完整记录保险规格、级联布线规则存档，避免交付配置混淆。
5. 终检封装质检人员签字确认合格，独立真空防静电袋密封，加厚气泡膜 + 硬纸箱防护，粘贴 QC 合格标签标注检测日期、机身序列号。
