产品详情
・型号：PXI‑8423・品牌：NI（National Instruments）・系列：PXI 模块化仪器平台
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件形态 | PXI 标准单槽插卡，PXI 机箱安装 |
| 端口数量 | 2 路独立电气隔离串口 |
| 协议支持 | 软件配置 RS‑232、RS‑422、RS‑485 |
| 隔离等级 | 2000V DC 电气隔离（需核对原厂手册） |
| 最高波特率 | 460.8 kbps |
| 板载缓存 | 64 字节 FIFO 收发缓存 |
| 连接器 | DB9 接口 |
| 驱动软件 | NI‑Serial、LabVIEW、MAX 配置工具 |
| 供电来源 | PXI 机箱背板供电 |
| 工作温度 | 0℃ ~ +55℃ |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 生命周期 | 原厂停产，新版驱动不再提供该卡支持 |
产品介绍

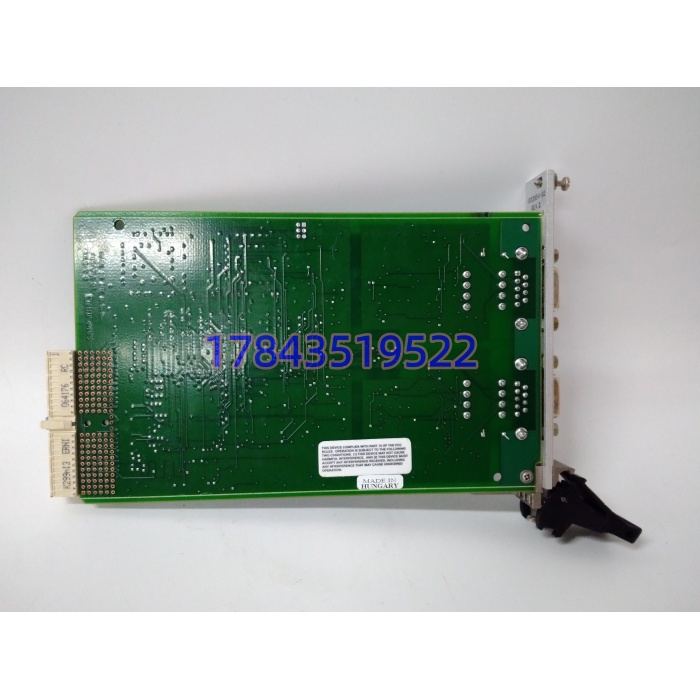

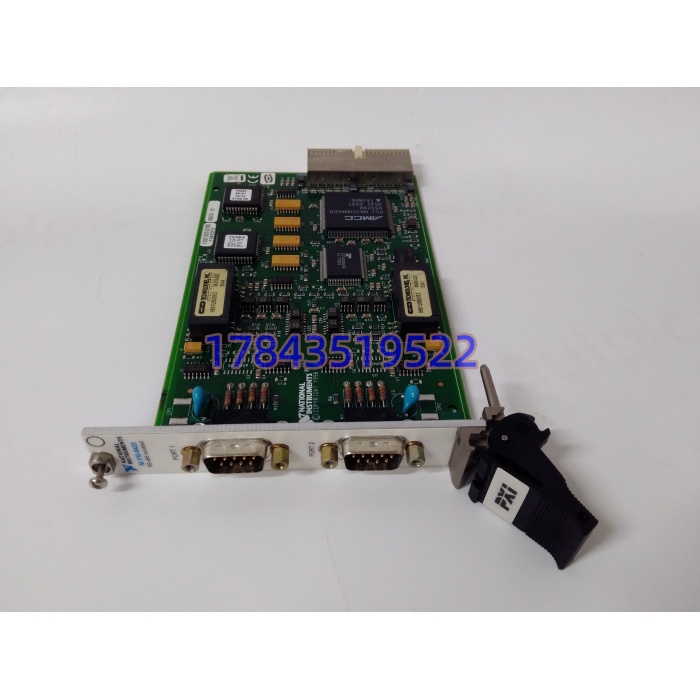

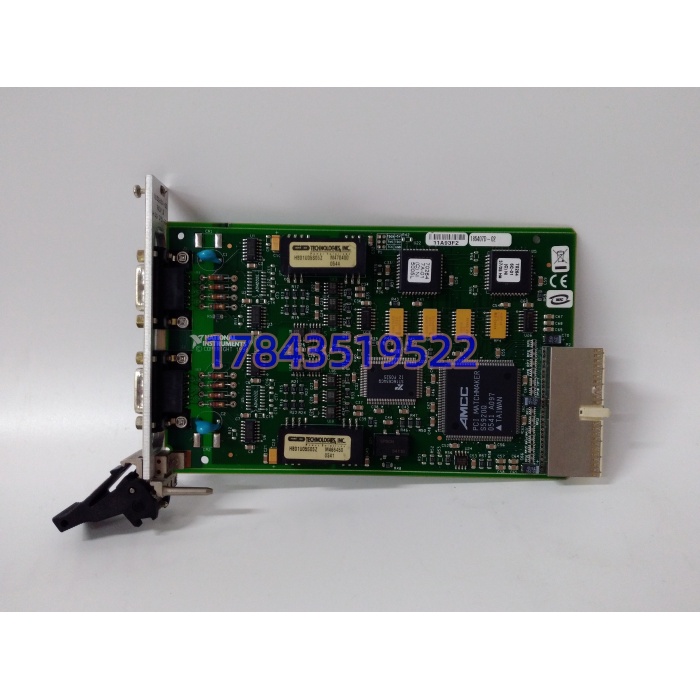

PXI‑8423 是 PXI 平台专用隔离串口模块，占用机箱单个 PXI 槽位，两路串口相互隔离，每一路可通过软件切换为 RS‑232、RS‑422、RS‑485，多用于测试系统对接老式 PLC、仪表、串口传感器，规避现场地环路干扰。
坦白讲，现场经常混淆 PXI‑8423 和 PXI‑8421、PXI‑8424。外观插槽一致，但端口数量、隔离配置不一样，不能直接互换。该硬件退市后，高版本 NI‑Serial 驱动不再识别这块卡件；备件上机要匹配旧版驱动，不能直接升级软件，这点很多工程师容易忽略。流通货源以拆机、库存件为主，优先检查 DB9 接口、板卡芯片有无维修痕迹。
应用场景与行业案例
痛点切入：我在现场遇到过，这块模块一旦故障，整套 ATE 测试系统的串口外设全部失联。很多老设备没有备选通讯通道，测试工位直接停工。原厂不再供货，MRO 渠道拿到的备件，驱动版本不匹配也会导致硬件识别失败。
典型场景
- 工业自动化 ATE 测试工位：对接 RS485 接口 PLC 与传感器，选用它是依靠电气隔离抑制现场共模干扰。
- 军工科研存量 PXI 测试系统：原有测试程序基于 LabVIEW 开发，改动程序成本很高，只能采购同型号备件维持。
- 电力设备校验平台：老式串口规约仪表接入 PXI 采集机箱，整套平台暂无改造预算。
- 汽车零部件产线检测设备：随成套测试设备原装配套，软件版本固化，不支持新一代 PXIe 串口卡。
真实案例某零部件工厂 PXI 测试系统 PXI‑8423 端口损坏，串口仪表全部无法通讯。库房备件为 PXI‑8424，插槽兼容，直接插入机箱。硬件可以被 MAX 识别，但原有 LabVIEW 程序针对两路端口开发，端口映射错位，整套测试流程报错。换回 PXI‑8423 拆机卡，同时降级 NI‑Serial 驱动至兼容版本，原有测试脚本直接运行，产线工位恢复工作。事后运维定规矩，备件入库不仅做硬件上电，还要在对应版本驱动下验证端口收发。
