描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 原厂物料编码 | cFP-DI-304 / 777318-304 |
| 输入通道数量 | 32 路漏型数字输入，公共负极共地 |
| 支持输入电压 | 10~30 VDC 标准工业 24V 信号 |
| 输入阻抗 | 单通道 30 kΩ |
| 导通判定阈值 | ≥10VDC 为 ON，＜3VDC 为 OFF |
| 通道保护 | 内置限流电路，防止过压短路烧毁通道 |
| 隔离规格 | 模块与 cFP 背板整体 1500V AC 隔离，通道之间无隔离 |
| 采样速度 | 全通道同步刷新速率 1kHz |
| 状态指示 | 每通道独立 LED 灯，实时显示通断状态 |
| 机架供电 | cFP 背板 DC24V 供电，整机功耗约 2.8W |
| 安装规格 | Compact FieldPoint 标准单槽插卡，弹簧端子接线 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 环境湿度 | 10%–90% RH，无冷凝水汽 |
| 抗振动标准 | 10~500Hz，5g 持续振动 |
| 配套软件 | LabVIEW、FieldPoint Explorer、MAX 测量自动化管理器 |
| 认证标准 | CE、UL 工业防爆 Class1 Div2 区域合规 |
| 安装特性 | 支持机柜不停机热插拔维护 |

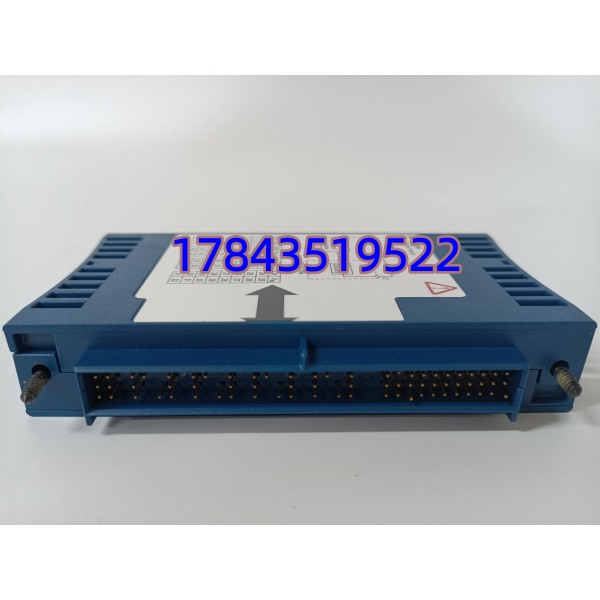

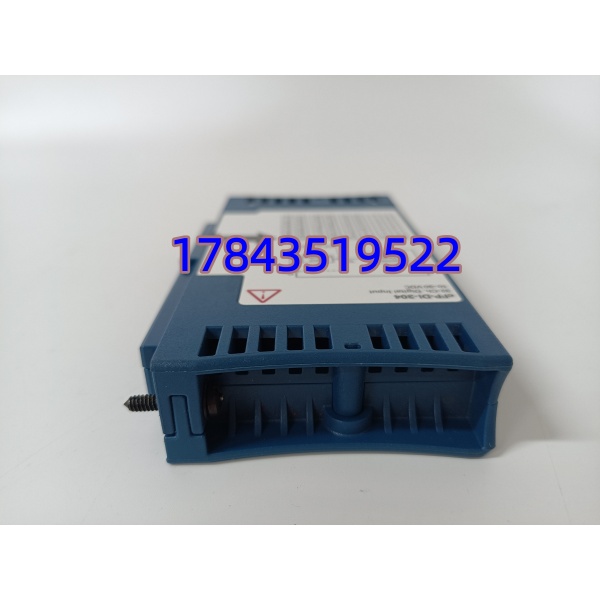

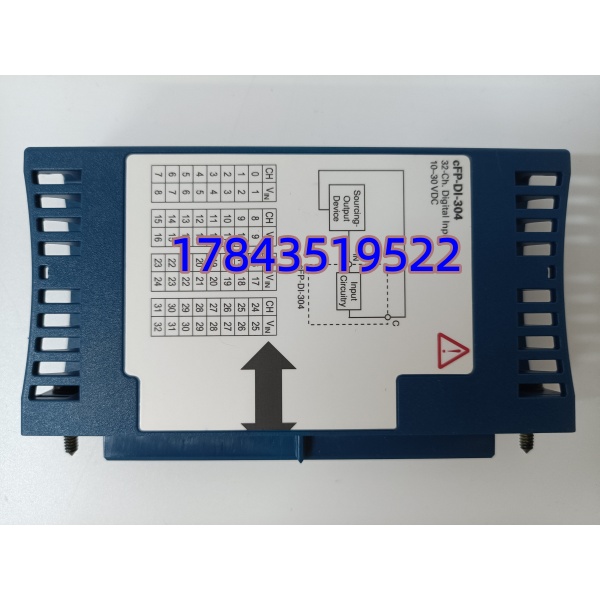

产品深度介绍
NI cFP-DI-304 是 Compact FieldPoint 分布式采集系统大容量数字输入专用模块，主打高密度 32 通道 24VDC 开关量采集，广泛用于自动化产线、测试台、水处理、电厂成套采集机柜。模块采用漏型共地接线设计，适配国内主流 24V 继电器、接近开关、阀门限位反馈；每一路通道自带硬件限流保护，现场线缆短路仅单路失效，不会整块卡件损坏。模块与内部背板之间具备高压隔离，能隔绝车间变频器、电机启停带来的浪涌干扰，保护控制器核心回路。正面 32 路独立 LED 指示灯，无需上位软件即可就地快速排查开关断线、触点故障；适配 cFP-BP8、cFP-2000 等标准 8 槽 / 16 槽机架，支持在线插拔更换，更换过程不影响同机架其余 AI/DO 模块采集运行，多用于存量 NI 分布式采集系统备件替换、产线点位扩容场景。
应用场景与行业案例
工程痛点描述自动化产线、水处理、电厂在用 FieldPoint 系统服役周期普遍超 10 年，原厂 cFP-DI-304 订货周期 2–3 个月。DI 模块老化后会出现通道无反馈、触点持续误报、全通道采集失效；阀门、限位、保护开关状态失真会导致设备联锁误动作，生产线停机、水处理自控失控。若混用 cFP-DI-330 隔离 8 通道卡件，通道数量、接线逻辑完全不匹配，上位点位全部错乱。
典型应用场景
- 汽车零部件自动化冲压 / 装配产线工装夹具限位、安全门、急停按钮、气缸到位信号集中采集，高密度 32 通道减少机架占用空间。
- 城市自来水 / 污水处理厂分布式采集站水泵运行反馈、闸门限位、加药设备故障开关采集，户外控制柜宽温稳定运行。
- 火电自备电厂辅控采集系统风机、风门挡板、保护继电器触点信号采集，搭配 LabVIEW 实现设备状态远程监控。
- 锂电 / 光伏设备测试台工装到位、安全联锁、测试工位状态批量采集，高速 1kHz 采样捕捉短时变位信号。
- 化工成套小型装置就地采集柜切断阀、旁路阀限位反馈采集，模块级隔离抵御防爆车间电磁浪涌干扰。
真实现场案例去年下半年，江苏某汽车冲压产线 cFP 机架一块 cFP-DI-304 模块 12 路通道无信号，工装限位无法识别，产线频繁自动停机，产能大幅下降。原厂备件交货周期 70 天，运维调取全新原装 cFP-DI-304 现货，更换前完整记录 32 路端子接线定义、MAX 软件点位映射。短时停机插拔更换，上电后所有限位开关 LED 指示灯同步正常，LabVIEW 上位采集点位全部恢复稳定，产线恢复满负荷连续生产。项目结束后企业储备 2 块同款 cFP-DI-304，冲压工段常备高密度 DI 采集备件。
