描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 通道配置 | 16 路单端独立电流采集通道 |
| ADC 分辨率 | 16 位高精度模数转换 |
| 软件可选输入量程 | ±20 mA、0~20 mA、4~20 mA |
| 输入阻抗 | 标准 100Ω 采样负载，适配二线制变送器 |
| 超量程兼容 | 每量程可超测 5%，避免信号饱和截断（4~20mA 档可测 3.5~21mA） |
| 硬件滤波 | 50Hz/60Hz/500Hz 三档可配置，工频抑制 95dB，谐波抑制≥60dB |
| 采集更新速率 | 0.83Hz ~ 3Hz 可调 |
| 内置保护 | ±30mA 硬件过流锁存、2300Vrms 瞬态浪涌隔离耐压 |
| 背板总线 | Compact FieldPoint cFP 专用高速内部总线，支持热插拔自动识别 |
| 供电 | 背板 24V DC 供电，整机低功耗设计 |
| 工作环境温度 | -40 ℃ ~ +70 ℃ 超宽工业温域 |
| 存储温区 | -55 ℃ ~ +85 ℃，无凝露、无腐蚀性油气 |
| 抗振动标准 | 10~500Hz，5g 随机振动耐受，满足车载 / 厂内振动工况 |
| 配套软件 | LabVIEW、LabWindows/CVI、MAX Measurement & Automation Explorer |
| 整机尺寸 | 109 × 109 × 91 mm |
| 净重 | 136g |
产品深度介绍

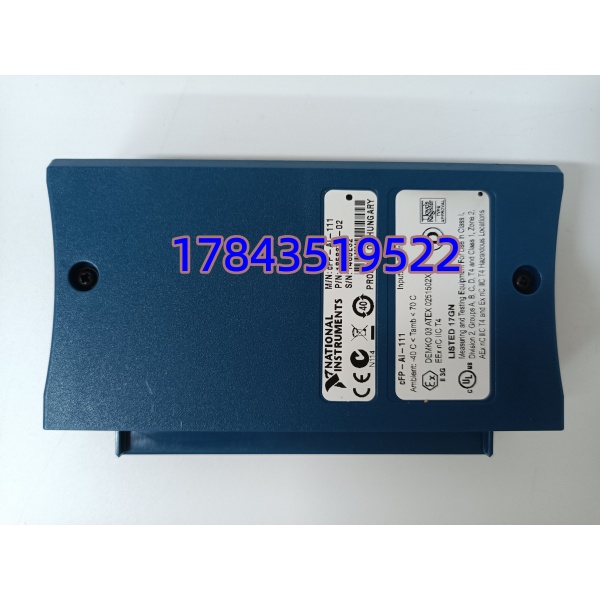

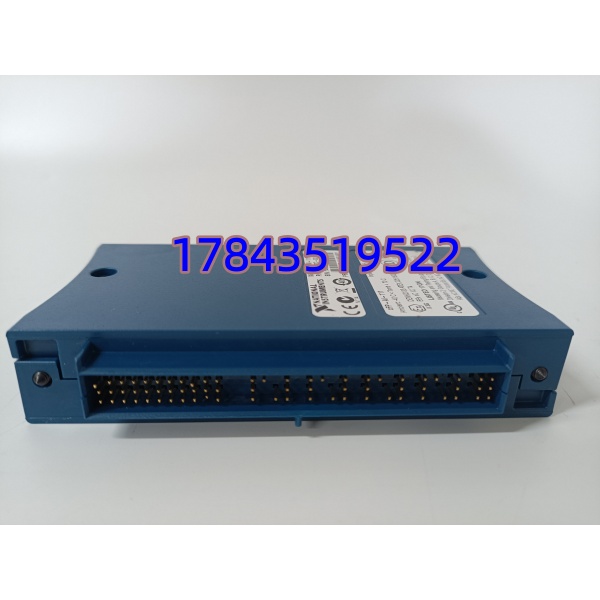

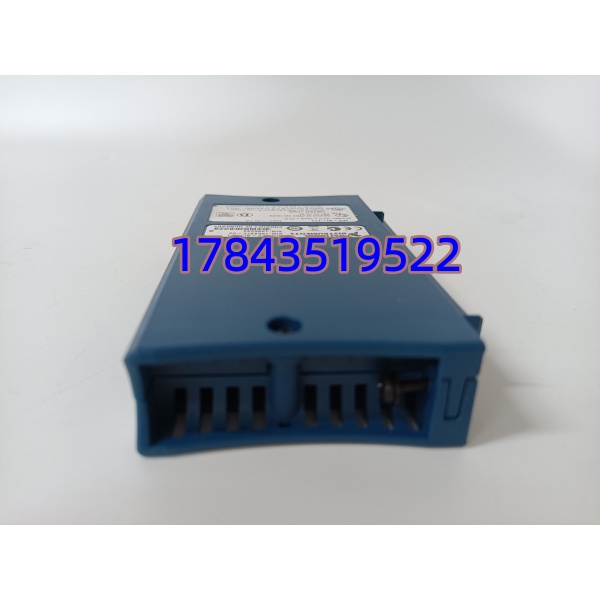

NI CFP-AI-111 是 Compact FieldPoint 分布式 I/O 平台专用纯电流采集模块，专门面向工厂远端控制柜、户外测点、设备就地分站等分散场景，采集工业标准 4~20mA 变送器信号。模块内置 100Ω 标准采样电阻，二线制温度、压力、流量变送器可直接接线，无需额外外置取样电阻；16 位 ADC 保障微弱电流变化精准识别，三档工频硬件滤波可消除变频器、大功率电机带来的电磁干扰，杜绝数值跳变、漂移问题。具备热插拔自动识别特性，更换模块无需关停整套采集系统；2300V 高压瞬态隔离将现场强干扰回路与背板数字回路完全分隔，防止现场浪涌击穿控制器。单模块 16 通道高密度布局，大幅减少远程机柜占用空间，多块 CFP-AI-111 可堆叠在同一 cFP 背板，扩展上百路过程测点。区分同系列型号：CFP-AI-111 仅支持电流信号；CFP-AI-112 为纯电压输入卡，内部采样电路、前端运放完全不同，不可直接互换替换。
应用场景与行业案例
工程痛点
传统集中式采集柜布线距离受限，远端变送器长线缆传输易受干扰；普通采集卡温域窄，户外、高温车间冬季低温无法稳定工作；电压采集卡不能匹配 4~20mA 变送器，改造需额外加装取样电阻，布线繁琐、故障点增多。CFP-AI-111 原生适配工业电流变送器，宽温分布式架构完美解决远端测点采集难题。
典型应用场景
- 石油化工装置 – 精馏塔、反应釜温度 / 压力 / 流量分布式采集车间变频器密集干扰环境，硬件工频滤波消除信号跳变，远距离就地机柜部署，减少中控室布线长度。
- 火力发电厂 – 锅炉、脱硫脱硝辅机测点远程数据采集-40~70℃宽温适配汽机房高温、冬季低温工况，16 通道高密度采集多点变送器信号对接 LabVIEW 上位诊断系统。
- 大型水处理水厂 – 取水、沉淀池液位、药剂流量监测户外就地控制柜无人值守，热插拔特性可在线更换模块，不中断全厂水质数据采集。
- 汽车 / 机械产线 – 液压压力、冷却水温在线测控产线振动环境抗振设计，搭配 LabVIEW 实现生产数据记录、超限报警闭环控制。
- 新能源光伏 / 风电 – 场站环境、逆变器温度远程监测户外宽温运行，分布式架构分散布置采集测点，通过以太网控制器上传场站 SCADA 系统。
真实现场案例
今年上半年，华东化工园区精馏装置远端就地采集柜使用老旧电压采集卡，需额外加装 250Ω 取样电阻，夏季高温信号漂移严重，中控液位、温度数值持续波动，原厂同规格采集卡订货周期 35 天。项目批量采购全新 CFP-AI-111 采集模块，出库完成 4~20mA 全量程采样、工频滤波抗干扰、24 小时高低温循环老化测试并附带测试记录发货。现场原位替换旧采集卡，变送器线缆直接对接模块端子，无需外加采样电阻，MAX 软件一键识别模块，LabVIEW 程序仅修改通道量程参数，半小时完成单柜投运。改造后全年无测点漂移、无干扰跳变，园区其余 6 套远端就地采集柜同步备货同款 CFP-AI-111 作为备件。
