描述
产品深度介绍

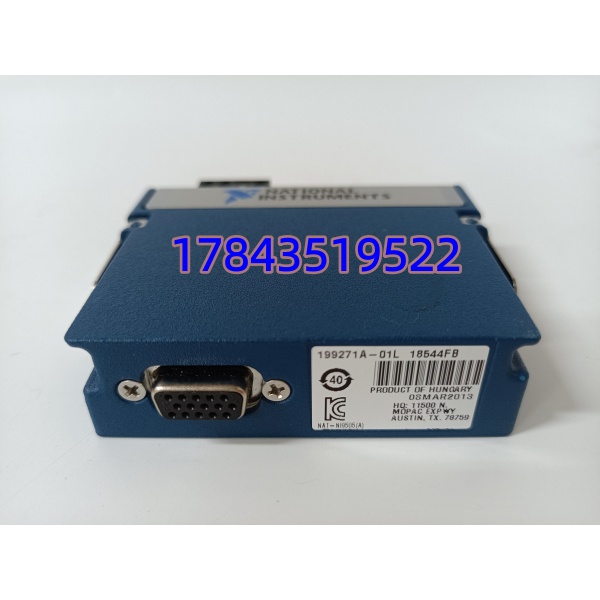

NI-9505 是适配 CompactRIO 嵌入式机箱的 C 系列单通道直流有刷伺服驱动模块，集成完整 H 桥功率电路，依托机箱 FPGA 实现纳秒级硬实时运动控制，无需外置伺服驱动器即可直接驱动小功率有刷伺服电机、电磁阀、小型执行器。模块自带 9 针 DSUB 编码器接口，兼容差分 / 单端正交编码器，支持 Z 相零位索引采集，配合 LabVIEW FPGA 实现位置、速度双闭环控制；独立急停硬回路可硬件切断电机输出，规避软件失效带来的失控风险。板载过压、欠压、短路、超温四重硬件保护，VSUP 电机供电上限 30V，40℃环境可持续输出 5A 电流，搭配端子配件 NI 9931 可扩容至 7.3A。适配实验室自动化测试平台、半导体微位移机构、汽车零部件耐久测试、工业小型精密传动设备，依托 cRIO 宽温抗震特性，可在严苛现场长期稳定运行，图形化 LabVIEW 开发大幅缩短运动控制程序开发周期。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | NI-9505 |
| 适配平台 | CompactRIO cRIO C 系列机箱，支持热插拔 |
| 驱动架构 | 单通道全 H 桥直流有刷伺服驱动 |
| 额定输出电流 | 5A（40℃）；1A（70℃高温），配 NI9931 端子可达 7.3A |
| 电机供电 VSUP | 6–30V DC，严禁超过 40V |

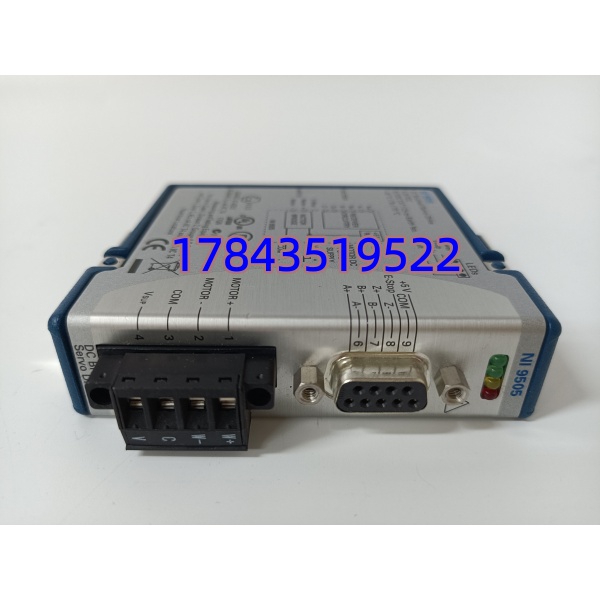

| 编码器接口 | 9 针 DSUB，差分 / 单端 A/B/Z 相，板载 5V 编码器供电 |
| 安全回路 | 硬件急停 E-Stop 输入，触发后直接关断功率输出 |
| PWM 控制精度 | 最小脉宽 2μs，FPGA 单周期定时循环实时输出 |
| 硬件保护 | 过压、欠压、电机短路、模块超温 115℃停机 |

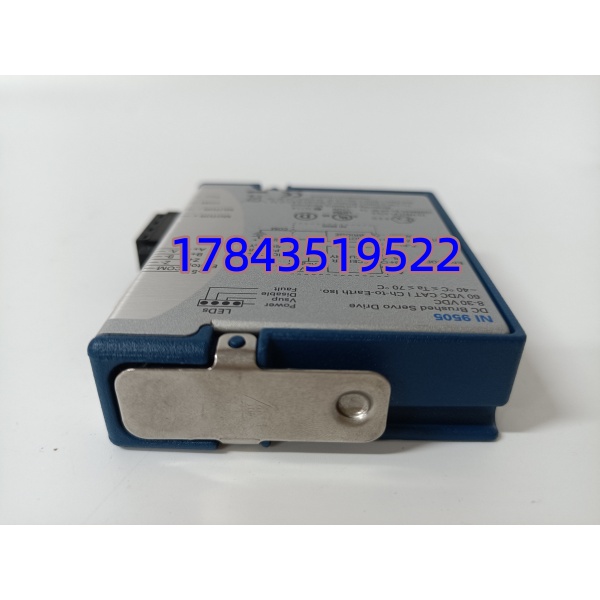

| 状态指示灯 | Power 电源绿灯、VSUP 电机电源绿灯、Disable 禁用黄灯、Fault 故障红灯 |
| 工作温度 | -40℃ ~ +70℃ |
| 配套软件 | LabVIEW、LabVIEW FPGA、NI MAX 硬件配置工具 |
| 安装方式 | C 系列标准单槽位卡扣式安装 |
| 整机功耗 | 模块背板供电＜3W |
| 线缆要求 | 编码器使用双绞屏蔽线，屏蔽层单端接地 |
常见问题解答
Q1：NI-9505 支持热插拔更换吗，更换时机台运动轴会失控吗？A：硬件支持机箱带电热插拔，但不推荐在线更换。插拔瞬时电流冲击易触发模块故障保护，运动轴瞬间失去闭环控制；生产、测试工况建议整机断电后更换，仅闲置维护窗口可带电操作，提前机械锁死执行机构。
Q2：NI-9505 和 NI-9503、NI-9501 有什么区别，可以直接互换吗？A：硬件插槽通用，但驱动能力、功能不通用，无法直接替换无需改程序：
- NI-9505：单通道 5A 有刷伺服，带编码器闭环、硬件急停；
- NI-9503：双通道小功率电磁阀驱动，无编码器反馈；
- NI-9501：单通道步进驱动，适配两相步进电机。替换需重新编写 FPGA 闭环运动程序、更换电机功率电源。
Q3：模块 Fault 故障红灯持续常亮，快速排查顺序是什么？A：由外到内分层排查：
- 检测 VSUP 电压是否超 30V / 欠压、电机绕组是否短路对地；
- 模块长时间满载超 115℃触发超温保护，断电冷却重试；
- 程序未先使能驱动就下发运动指令；
- 编码器回路静电击穿、内部 H 桥硬件烧毁，需更换模块。
Q4：全新原装质保多久，如何区分原装全新与翻新模块？A：现货全新原装提供 12 个月质保，自发货当日起计算。区分方法：
- NI 原厂真空防静电袋未拆封，PCB 无二次焊接、背板金手指无插拔磨损；
- 机身序列号可在 NI 官网系统核验出厂批次、出厂测试记录；
- 可提供 24 小时电机满载闭环测试日志、原厂装箱单据。翻新模块多存在打磨序列号、DSUB 插头重新焊补，无完整出厂绝缘耐压校验，不适合精密测试设备闭环控制使用。
Q5：一块 NI-9505 可以驱动几台直流有刷伺服电机？A：硬件单通道 H 桥设计，单模块仅能驱动 1 台有刷伺服电机；多轴运动平台需对应数量模块，每轴独立闭环控制。
Q6：原厂订货周期多久，现货硬件和原厂订货有无差异？A：NI 原厂海外订货交期 8–13 周，报价偏高；本店现货为海外授权渠道全新原装，H 桥功率电路、编码器采集、FPGA 接口固件与原厂订货完全一致，发货时效 1–3 天，配套全套闭环满载质检资料，到货导入 LabVIEW 程序即可直接调试投运。
