描述
产品深度介绍

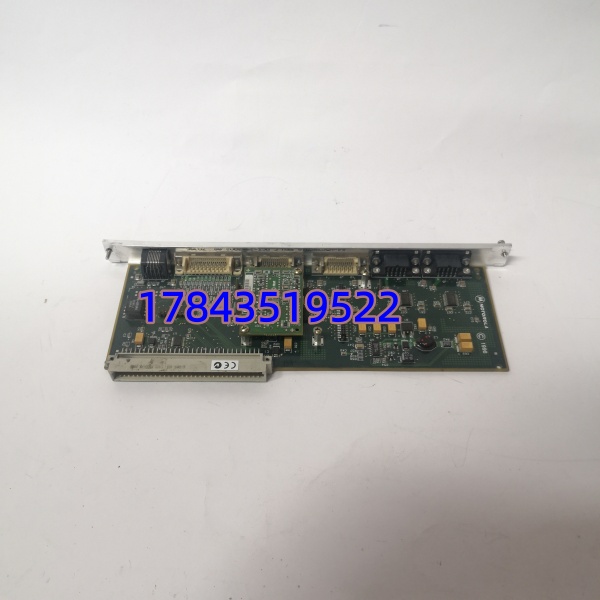

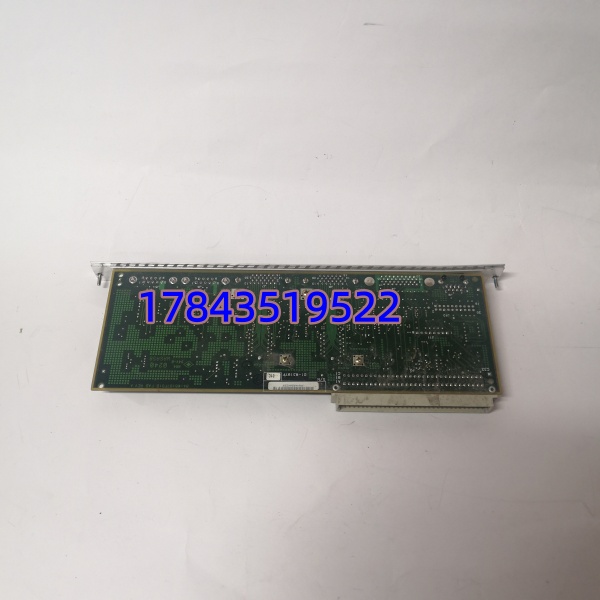

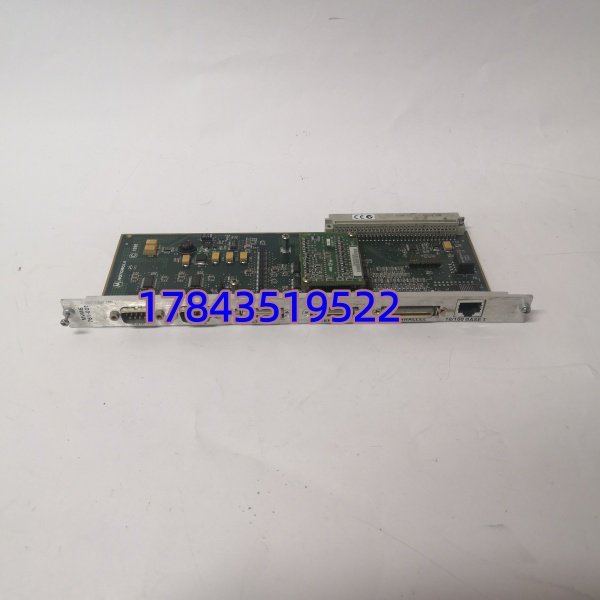

MOTOROLA MVME761-001 是摩托罗拉推出的 VMEbus 架构单板计算机，专为工业自动化、嵌入式控制系统及关键任务场景设计。它属于 MVME 成熟产品线，搭载 PowerPC 系列处理器，平衡实时处理能力与运行稳定性，适配 VME 总线架构的各类设备。
这款单板计算机集成丰富 I/O 接口与通信端口，支持 VxWorks、Linux 等主流实时操作系统，可满足过程控制、数据采集、通信管理等
关键技术规格
表格
| 参数类别 | 具体规格 |
|---|---|
| 处理器 | PowerPC 750FX/MPC8240 32 位微处理器 |
| 内存 | 板载 32MB SDRAM（可选 ECC 保护），最高 64MB |
| 存储 | 1MB 板载固件，支持外接存储扩展 |
| 总线标准 | VMEbus（IEEE 1014），支持 24/32 位寻址 |
| 通信接口 | 2 路 RS-232/422 串口、1 路 10/100Mbps 以太网 |
| I/O 接口 | 16 路 DI、8 路 AI、4 路 AO、2 路计数器 / 定时器 |
| 工作温度 | -40℃~70℃ |
| 存储温度 | -55℃~85℃ |
| 相对湿度 | 5%~95%（无冷凝） |
| 操作系统 | VxWorks 5.4/6.0、QNX 6.2、工业版 Linux |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 通知生产部门停机计划，确认系统处于安全状态
- 断开控制系统电源（含 UPS），等待 5 分钟放电工具准备
- 防静电手环、防静电垫、PH1 十字螺丝刀
- 万用表、标签纸、记号笔、手机备份工作
- 导出系统程序至 U 盘 + 云端
- 拍照记录模块接口、DIP 开关位置、机架布局
阶段二：拆卸旧模块（15 分钟）
- 移除模块前盖（卡扣式，轻按两侧取下）
- 标记并断开所有接线，避免线缆拉扯
- 按压导轨卡扣，垂直拔出模块（保护背板连接器）
- 检查背板针脚，用压缩空气清理灰尘（禁止手触针脚）
阶段三：安装新模块（15 分钟）
- 佩戴防静电手环，取出模块并核对型号
- 复刻旧模块 DIP 开关配置（站地址、波特率、终端电阻）
- 对准背板连接器垂直插入，听到 “咔哒” 声确认锁定
- 按标签恢复接线，端子螺丝扭矩控制在 0.5N・m自检清单
- DIP 开关设置无误
- 接线牢固无松动
- 模块卡扣完全锁定
阶段四：上电测试（20 分钟）
- 上电前测量 24V 电源，确认无短路（+24V 与 GND 间电阻 > 10kΩ）
- 先给机架上电，观察指示灯：绿灯常亮为正常，红灯闪烁需排查故障
- 连接编程软件，扫描网络识别模块，核对固件版本
- 下载备份程序，进入 RUN 模式，测试 I/O 响应与通信状态
- 连续运行 30 分钟无报警，记录更换信息至维护日志
