产品深度介绍
MVME5100 是 Motorola（现 Emerson/Abaco）推出的PowerPlus II 架构旗舰级 VME 单板计算机，在单一 6U VME 插槽内提供接近超算级的实时计算能力，广泛用于工业自动化、航空航天与国防等关键任务场景。采用PowerPC 750/7410处理器，搭配高带宽内存与 PCI–VME 桥接芯片，兼顾传统 VME I/O 兼容性与现代 PCI 性能，是 MVME1600/2600 系列的主流升级方案。

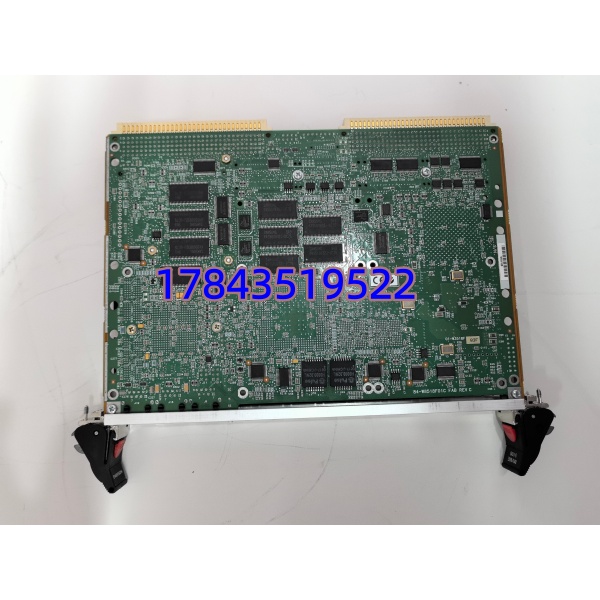

MVME5100
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | MVME5100 |
| 品牌 | Motorola / Emerson / Abaco Systems |
| 形态 | 6U VME64x 单板计算机（SBC） |
| 处理器 | PowerPC 750（400–450 MHz）/7410（500 MHz） |
| L1/L2 缓存 | 32KB/32KB L1；1MB–2MB L2 |
| 内存 | 板载最高 512MB ECC SDRAM（可扩至 1GB） |
| 存储 | 17MB Flash；可选 IDE/SATA 盘 |
| 以太网 | 双 10/100BASE‑TX（Intel 82559） |
| 串口 | 2×RS‑232（DB‑9，16550 兼容） |
| VME 总线 | VME64x（A32/A24/A16，D64/D32），80MB/s 突发 |
| PCI | 32‑bit/33MHz，双 PMC 插槽 |
| SCSI | Ultra2 LVD SCSI，80MB/s |
| 实时时钟 | 带锂电池备份 NVRAM/RTC |
| 电源 | 5V DC，典型 15W |
| 工作温度 | 商用 0°C~+55°C；扩展型 –20°C~+71°C |
| 尺寸 | 233.35mm × 160mm × 40mm（6U） |
| 操作系统 | VxWorks、LynxOS、Linux、QNX |

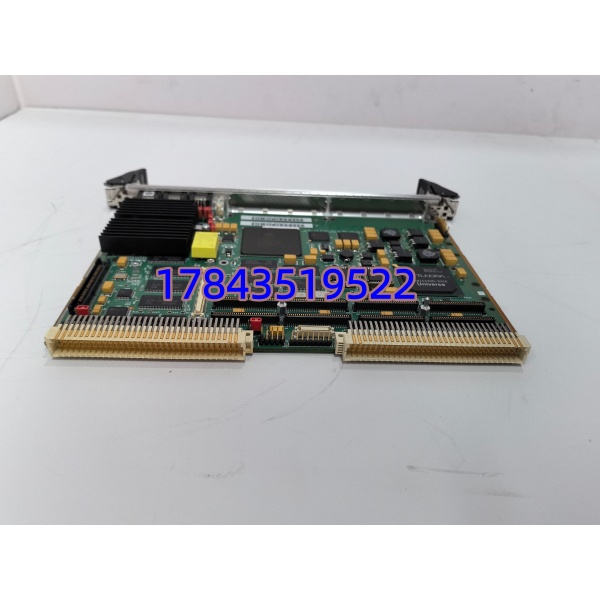

MVME5100
核心优势
- 高性能：PowerPlus II 架构，内存读带宽 582MB/s、写 640MB/s，双 PMC 灵活扩展。
- 高可靠：ECC 内存、宽温、抗振动冲击（MIL‑STD‑810），适合严苛工况。
- 强兼容：VME64x 兼容 legacy VME I/O，PCI 桥接保护现有投资，平滑升级。
- 实时性佳：支持 VxWorks 等 RTOS，硬实时任务确定性强。
应用场景
- 工业自动化：DCS/PLC 主控、过程控制、数据采集
- 航空航天：飞控、导航、机载数据处理
- 国防军工：雷达、声呐、武器控制、模拟训练
- 科研仿真：实时仿真、高速数据记录
- 医疗设备：高精度成像、实时监测控制

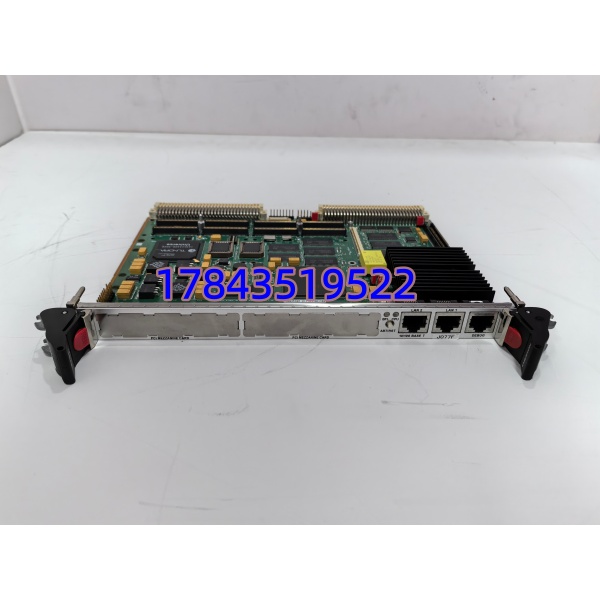

MVME5100
质量检测流程
- 外观核验：板卡无划痕、无烧蚀、电容 / 芯片完好，序列号可查。
- 上电自检：通电无短路，LED 状态正常，无报错。
- 接口测试：双网口连通、串口收发正常、VME/PCI 总线通信稳定。
- 压力测试：满载运行 24 小时，温度正常、无死机 / 重启。
- 固件 / 配置：固件版本匹配，默认配置备份，可按需求预配置。
常见问题
Q1：MVME5100 支持哪些操作系统？A：主流支持 VxWorks、LynxOS、Linux、QNX 等实时 / 嵌入式系统，军工项目常用 VxWorks。
Q2：可以直接替换老款 MVME162/2600 吗？A：可以。背板 VME 兼容，电源 / 外形一致；需注意固件与系统配置适配，避免直接混用旧镜像。
Q3：温度范围是否可选？A：是。商用版 0°C~+55°C；扩展温版 –20°C~+71°C，适用于户外 / 车载 / 舰载场景。
Q4：质保与成色如何？A：提供全新原装（New Surplus）或拆机测试 OK选项，均享12 个月质保，支持出厂测试报告与序列号核验。
