Motorola MVME162-213 | VME总线嵌入式控制器

描述

关键技术规格

产品深度介绍

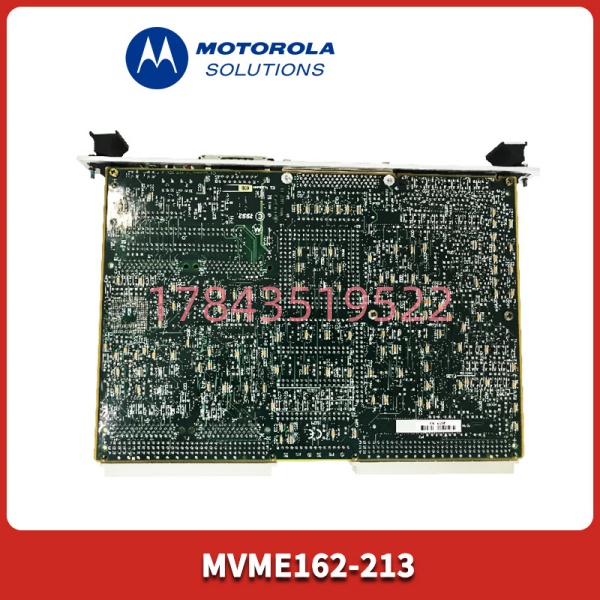

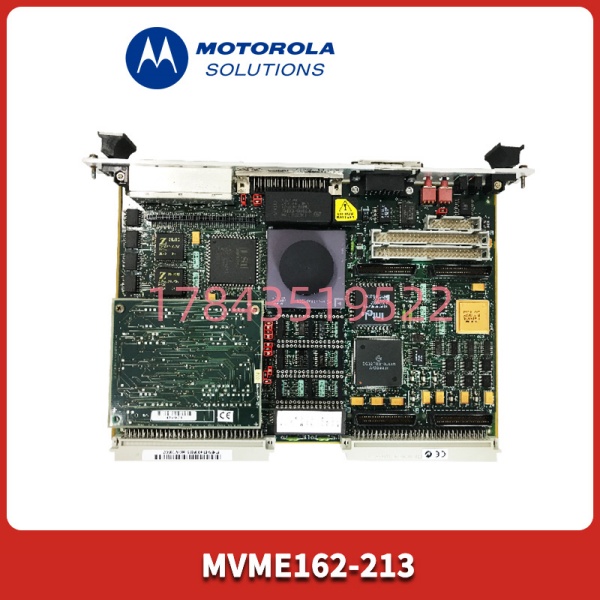

Motorola MVME162-213 是 MVME162 系列 VMEbus 单板计算机中的经典型号，基于 VME64 总线标准设计。它采用 Motorola 68040 系列处理器，主频 25 MHz，板载 4MB DRAM 和 128-512KB 电池备份 SRAM。这块板子不是普通的工控机——它是专门为 VME 机箱架构设计的嵌入式控制器，插在 VME 背板上与其它 I/O 模块、通讯模块协同工作。

90 年代末到 21 世纪初，MVME162 系列在军工、通信、半导体设备和电力自动化领域用得非常多。68040 处理器跑 VxWorks 或 pSOS 实时系统，确定性延迟比通用操作系统好得多。有一点要说明：这个型号有两个 CPU 选项——MC68LC040 不带浮点协处理器，MC68040 带。具体是哪颗芯片，得看板子实物标签。

存储方面，板载 SRAM 带电池备份，系统掉电后数据不会丢。TOD 时钟也是电池备份的，用于事件时间戳。接口配置挺全：两个串口、SCSI-2、可选的以太网、两个 IndustryPack 扩展槽。IndustryPack 是 MVME162 的一个亮点——插上不同的子卡就能扩展 CAN、Profibus、A/D 等接口，不用重新设计整个板子。

⚠️ 已停产，库存有限。 这块板子原厂早已停止生产，市面上流通的基本是拆机件或库存备件。采购时注意问清楚：是 LC 还是带 FPU 的版本？SRAM 电池还有电吗？我们出货前会测试电池电压，低于 2.7V 的会提醒客户自行更换。

应用场景与行业案例

工程痛点

VME 系统有个让人头疼的问题——总线时序兼容性。不同厂家、不同批次的 VME 板卡插在一起，有时候能认，有时候不行。我遇到过一哥们儿，买了一块 MVME162-213 回去替换坏掉的旧板子，插上后系统能启动，但 SCSI 硬盘死活不认。折腾了两天，最后发现是新旧板子的 VME 总线控制器固件版本不一样，SCSI 中断号分配有差异。查手册、改跳线、重新编译内核——折腾一圈才搞定。

另一个常见坑：SRAM 电池失效。这板子上的 SRAM 靠一块锂电池供电，存放时间超过 5 年基本就没电了。电池一没电，存在 SRAM 里的校准参数、配置信息全丢。很多用户把板子买回去一上电，发现报“NVRAM checksum error”，还以为板子坏了。其实换块电池、重设参数就行。

典型应用场景

1. 军工/航空航天 – 雷达信号处理
   VME 总线在军用设备里的存量很大。-213 跑 VxWorks 做雷达数据的预处理和打包，通过 SCSI 接口把数据写到存储设备，两个串口接操控终端和 GPS 接收机。
2. 半导体设备 – 晶圆搬运机器人
   老式固晶机、焊线机的控制器很多是 系列。这类设备生命周期长，但主控板坏了又不想换整机。-213 替换老化的 MVME147 或 MVME167 时，需要注意 IndustryPack 配置是否一致。
3. 电信设备 – SS7 信令网关
   90 年代的程控交换机和信令网关大量用 VME 架构。 负责处理 SS7 协议栈的 MTP2 层，通过 IndustryPack 扩展 HDLC 通信子卡连接 E1/T1 线路。
4. 医疗设备 – CT/MRI 控制系统
   老款医疗影像设备的实时控制系统，用 做扫描控制、数据采集。换板子时要注意：部分厂商对 CPU 固件有定制化修改，直接用原厂固件可能起不来。

案例：某研究所雷达系统紧急维修

去年一个研究所的项目，一套用于某型号雷达的目标模拟器突然罢工了。这套设备是 2005 年左右做的，VME 机箱里插了三块 -213，跑 VxWorks 5.4。故障现象是其中一块板子通电后所有指示灯全亮，系统认不到。

他们的工程师老赵排查了一整天，确定是 CPU 板硬件故障，不是软件问题。但这套模拟器下个月要做联调，没时间重新开发。原厂早就不支持了，市面上能跑的替代型号也难找。

老赵找到我们，要求很明确：要一块同型号、同一致的 ，最好 LC 版本——因为原系统没用浮点运算，换带 FPU 的版本反而可能出问题。

我们从库存里调出一块 LC 版本，上测试架跑了一遍：VME 背板扫描、串口回环、SCSI 硬盘读写、以太网 ping 包、连续拷机 48 小时。确认没问题后发过去。

老赵收到后插上，系统 15 分钟恢复。他后来打电话说：“这种老古董还能找到货，不容易。库房里再帮我备两块，这设备至少还得撑三年。”

事后我跟他聊，他说以后对关键设备的核心板卡，一定要“一用一备”甚至“一用两备”。VME 系统这东西，停产就是停产，市面上卖一块少一块，真到急用时，有钱也买不到。
