描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 处理器 | Motorola MC68040，32 MHz，带 FPU/MMU |
| 内存 | 16 MB DRAM，512 KB 电池备份 SRAM |
| 闪存 | 1 MB Flash (用于固件 / 监控程序) |
| VME 总线 | A32/D64，主 / 从接口，系统控制器功能 |
| 通信接口 | 10/100 M 以太网，SCSI-2，2 路串行口 (RS-232) |
| 扩展接口 | 4 个 IndustryPack (IP) 扩展槽 |
| 供电 | +5 V DC，典型 3.5 A，最大 4.5 A |
| 工作温度 | 0°C ~ 70°C (强制风冷) |
| 尺寸 | 6U VME 单高规格 (233 x 160 mm) |
| 诊断 | 板载硬件自检，状态 LED 指示灯 |
产品深度介绍

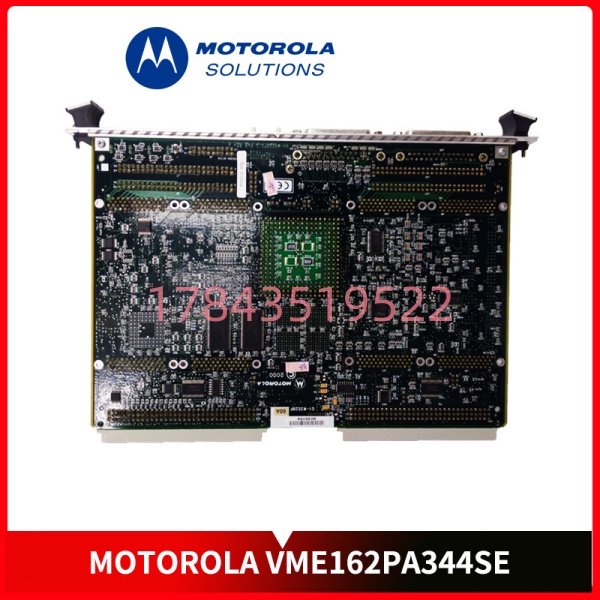

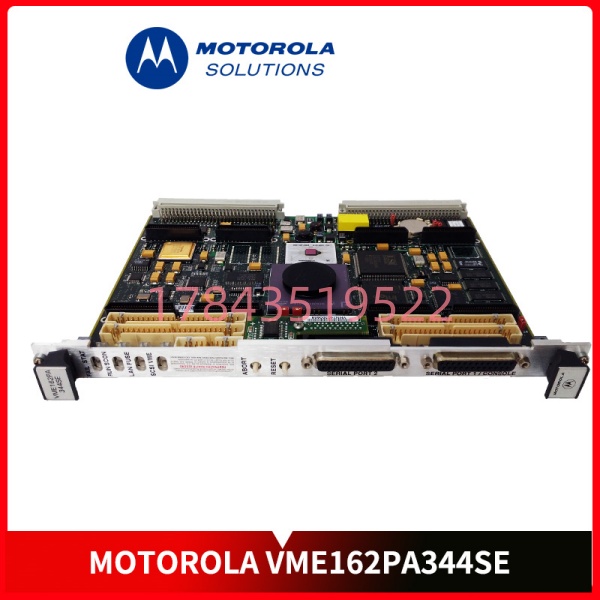

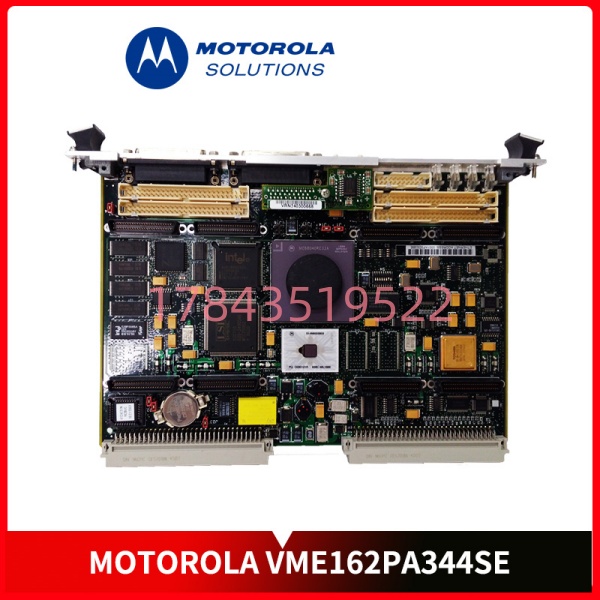

摩托罗拉 VME162PA344SE 是经典的 6U VME 工业级 CPU 模块，隶属 MVME162 高性能嵌入式控制器系列。它基于 32 位 MC68040 处理器，集成浮点运算单元，专为对实时性、稳定性要求苛刻的工业环境设计，作为系统核心承担复杂算法运算与多设备协同控制。
该模块板载 16MB 内存、以太网、SCSI 及双串口，并预留 4 个 IP 扩展槽，兼具强大算力与灵活扩展能力。采用工业级元器件与电池备份内存设计，确保掉电数据不丢失与长期无故障运行。虽已停产，但凭借出色兼容性与可靠性，仍是全球众多 legacy 系统升级与备件替换的首选。
应用场景与行业案例
早年部署的大量 VME 架构工控系统，如今正面临老化与备件枯竭危机。我曾接触某半导体厂商，其核心制程设备的 VME 控制器因无备件，停机一天损失超百万。普通商用主板扛不住工业现场的持续振动与电磁干扰，唯有像 VME162PA344SE 这种经过长期验证的板卡，才能保障老旧产线平稳续命。
典型应用场景：
- 半导体制造 – 设备自动化控制用于光刻机、刻蚀机等精密设备的运动控制与数据采集。要求微秒级响应与零失误，板卡的强实时性与高抗干扰能力至关重要。
- 电力能源 – 变电站监控系统作为 RTU / 远动装置核心，处理电网电压、电流、功率等模拟量。支持多协议通信，实现远程调度与故障录波，保障电网稳定。
- 国防军工 – 雷达 / 火控系统适配车载、舰载等移动平台，耐受宽温、强振动与冲击。处理高速雷达回波信号，为武器系统提供实时决策支持。
- 轨道交通 – 列车信号控制用于地铁 / 高铁车载或轨旁控制系统，负责速度监测、车门控制与安全联锁。高可靠性是保障乘客安全的底线。
- 测试测量 – 自动化测试设备 (ATE)作为测试机台主控，同步控制多台仪器，完成产品性能测试。需要丰富接口与精准时序控制。
真实案例：某航空发动机测试台，采用 MVME162 系统已服役 18 年。去年主控板 VME162PA344SE 突然失效，原厂早已停产，维修周期长达数月。生产线全面停摆，每天损失数十万。
客户找到我们，我们提供了全新原装备件。工程师现场更换后，系统一次性启动成功，所有测试程序完美兼容。为杜绝后患，客户一次性采购 3 块作为战略库存，彻底解决了老旧系统的后顾之忧。
