产品深度介绍

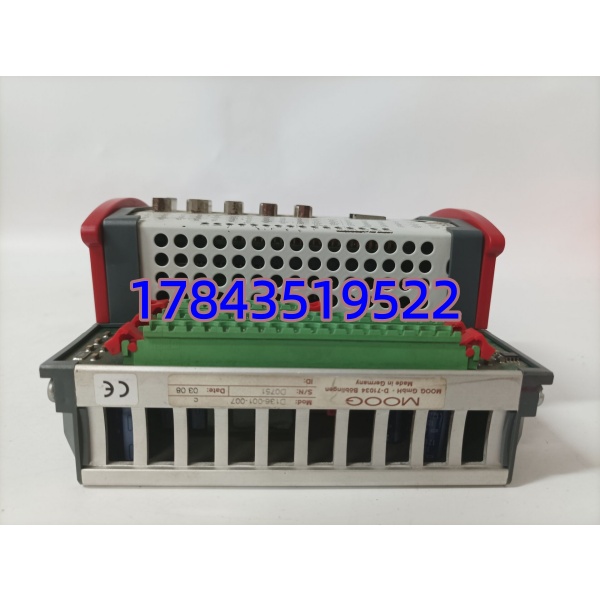

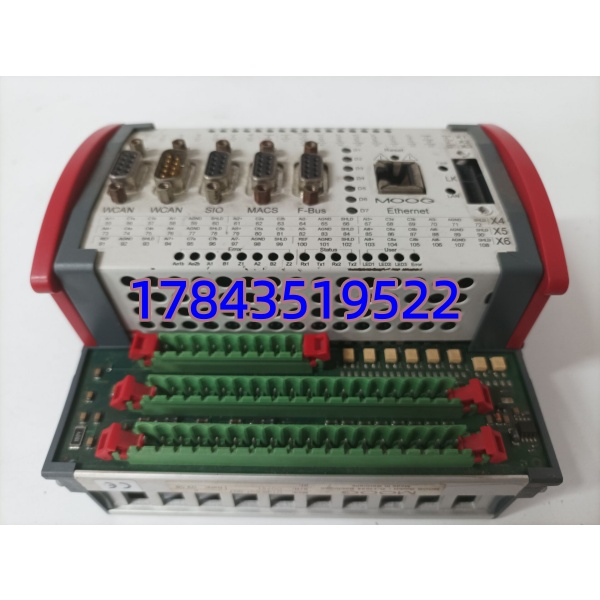

MOOG D136-001-007 属于 MSC I 系列双轴专用电液伺服控制器，专为高压液压伺服系统设计，可直接配套穆格全系列伺服阀。模块搭载 40MHz 32 位 PowerPC 浮点处理器，最快闭环控制周期 100μs，搭配 16 位高精度模拟采集电路，支持 LVDT、SSI、增量编码器三类位置反馈，实现微米级定位精度。整机内置符合 IEC 61131-3 标准的 PLC 逻辑运算单元，无需额外搭配独立 PLC；标配两路 CANopen、以太网、RS232 通讯接口，可选 Profibus-DP 从站卡，可无缝对接电厂 DCS、上位工控机。硬件集成过流、过压、超温、断线多重硬件保护，伺服回路异常时瞬时切断输出，防止伺服阀、油缸过载损坏，是汽轮机 DEH、材料力学试验台、轧机液压系统故障抢修核心替换备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 完整物料型号 | D136-001-007 |
| 处理器 | 40MHz PowerPC 32 位 RISC，内置浮点运算单元 |
| 存储容量 | 4MB Flash 程序存储、4MB RAM 运行内存 |
| 闭环控制周期 | 最快 100μs 双轴同步运算 |
| 模拟输入通道 | 8 路 16 位，支持 ±10V / 4~20mA 信号 |
| 模拟输出通道 | 2 路 16 位 ±10V 伺服阀驱动输出 |
| 数字 I/O | 8 路可配置通用数字输入输出 |
| 传感器接口 | 2 路，兼容 LVDT、SSI、增量编码器 |
| 标准通讯 | 2×CAN/CANopen、2×RS232、以太网 |
| 可选扩展总线 | Profibus-DP 从站接口 |
| 安装方式 | TH35 标准 DIN 导轨卡扣安装 |
| 整机尺寸 | 宽 160 mm × 深 170 mm × 高 85.5 mm，净重 1.3 kg |
| 供电规格 | 24V DC 直流供电，整机功耗≤18 W |
| 工作温度 | 0 ℃ ~ +70 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 适配设备 | MOOG D633、D661、D761 系列伺服阀 |
| 适用场景 | 汽轮机组 DEH、航空加载试验台、冶金液压成型设备 |
应用场景与行业案例
该控制器是液压伺服系统的运算核心，模块失效后油缸位置失控、阀门调节无反馈，机组或试验设备只能切至手动操作，存在超速、超压重大安全风险。
典型应用场景：
- 火力发电厂 – 汽轮机组 DEH 液压调节系统控制主汽门、调门伺服油缸，接收 DCS 负荷指令，闭环调节进汽量，保障机组转速、负荷稳定。
- 航空航天实验室 – 材料疲劳加载试验台双轴同步液压加载，精准模拟飞行器振动、拉伸工况，微米级位移控制保证试验数据准确性。
- 冶金轧钢车间 – 板材成型液压伺服机组轧辊间隙闭环调节，实时修正板材厚度偏差，提升成品尺寸合格率。
- 风电行业 – 风机变桨液压控制系统驱动变桨伺服油缸，依据风速信号调整叶片角度，稳定风机输出功率。
真实案例：华北某自备电厂 #2 机组 DEH 系统 D136-001-007 控制器通讯故障，汽机调门失去自动调节，只能就地手动操作阀门，负荷波动幅度超额定 15%。原厂海外调货周期 8 周，长期手动调节存在超速跳闸风险。采购我方全新原装现货，48 小时送达电厂，断电更换后上传原有运动控制程序，调门位置闭环、远程负荷调节功能全部恢复稳定，后续电厂采购两块同款模块作为长期应急储备。
