描述
键技术规格
| 参数项 | 参数详情 |
|---|---|
| 整机型号编码 | D136-001-008（D136-001-008A） |
| 运算处理器 | 40MHz PowerPC 32 位浮点 RISC 内核，最小闭环周期 100μs |
| 存储配置 | 板载后备电池内存 + 闪存，断电永久保存伺服整定参数 |

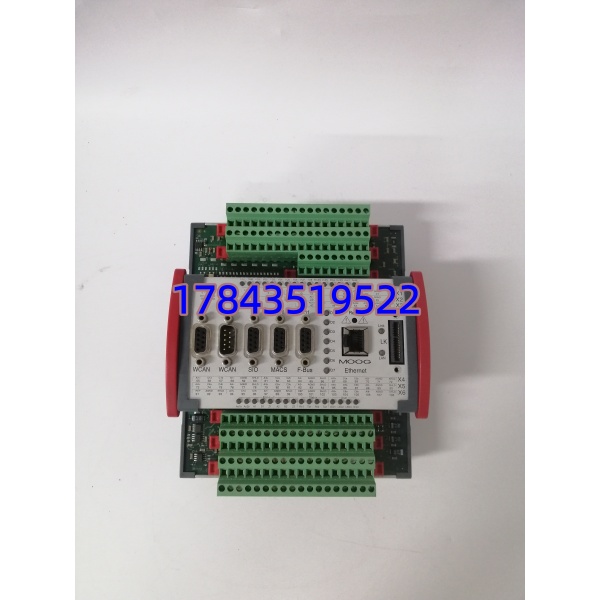

| 通讯接口 | 4 路 WCAN、1 路 RS232 调试口、RJ45 以太网、F-Bus 伺服总线 |
| I/O 通道 | 多路 ±10V 模拟量输入输出、数字开关量，16 位采样精度 |
| 适配执行件 | MOOG 全系列电液伺服阀、作动筒、压力传感器、光栅尺 |
| 供电输入 | 24VDC 机架背板取电，整机无源散热，最大功耗 22 W |
| 安装形式 | 标准机柜模块化插拔安装，配套上下绿色端子底座 |
| 工作温度 | -10 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +70 ℃ |
| 诊断功能 | 面板多段状态指示灯，断线、过流、伺服失稳分级硬件告警 |
| 适配软件 | MOOG Visual Servo 调试组态软件 |
D136-001-008
产品深度介绍
MOOG D136-001-008 是 MSC I 系列多轴液压伺服专用主控整机，区别于普通 PLC，专为高压液压大惯量负载的高速闭环场景开发。模块内置专用伺服控制算法，可同步驱动多台电液伺服阀，精准完成汽轮机阀门调节、材料疲劳加载、飞行模拟器作动筒位置与压力双闭环；多路独立 CAN 总线可分开布置现场作动筒，单支路故障不会造成整套系统失控。以太网对接上位监控电脑，实时上传负荷曲线、故障录波、PID 整定参数，整机具备三防防潮涂层，耐受电厂、试验室振动、油雾、强变频干扰工况，是存量高精度液压伺服设备故障高频替换备件。
D136-001-008
应用场景与工程痛点
汽轮机 DEH 机组、航空疲劳试验台依靠该款控制器实现伺服阀门高精度调节，主控一旦损坏，机组无法稳定调压、试验台不能正常加载，只能人工就地手动操作，安全与试验数据精度无法保障。该型号原厂停止生产，海外调货周期长达四个半月，多数项目无备用主控，故障后长期停机经济损耗极大。
典型应用场景
- 火力发电厂汽轮机 DEH 数字电液调节系统主汽门、调门液压伺服闭环控制，机组并网、负荷调节完全依赖该主控实时运算。
- 航空材料疲劳、零部件强度试验台多通道同步交变力加载，微米级定位精度，试验数据合规用于质检归档。
- 飞行模拟器液压作动筒控制系统多轴同步运动模拟，毫秒级响应抑制座舱振动，仿真精度直接由主控运算周期决定。
- 冶金板材冲压、管材成型液压伺服产线板材厚度闭环控制，大流量液压作动器强干扰环境稳定运行。
真实抢修案例
2025 年 12 月，山东某自备电厂 #1 机组 DEH 系统 D136-001-008 内存故障，调门调节持续震荡，机组被迫降负荷 30% 运行。联系原厂告知无现货，调货 19 周，持续低负荷每日发电量损耗超 70 万。采购紧急调取现货，48 小时上机替换，导入原有伺服整定参数后机组满负荷平稳运行，事后该厂一次性采购 2 块作为长期备用主控。
核心卖点与差异化
- 原厂全新原装，出厂完成 24 小时多轴伺服满载闭环老化测试，可同步提供上机完整测试视频、纸质质检报告
- 总线时序、I/O 通道、固件底层逻辑与存量 MSC I 机架完全匹配，直接插拔替换，停机更换时长控制在 50 分钟内
- 现货库存充足，下单当日可安排发货，对比原厂 18 周长交期，大幅减少机组、试验台非计划停机损耗
- 提供 12 个月整机质保，处理器、内存、通讯通道上机功能故障可免费换新，配套远程伺服参数整定、程序下载技术支持
- 区分多批次硬件固件，发货前预核对版本，规避新旧主控时序不匹配、伺服震荡、加载超调问题
