产品详情

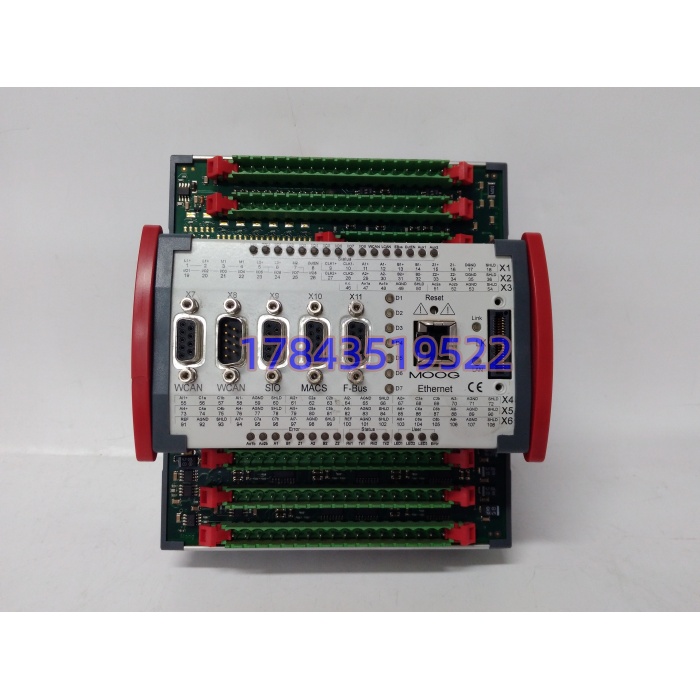

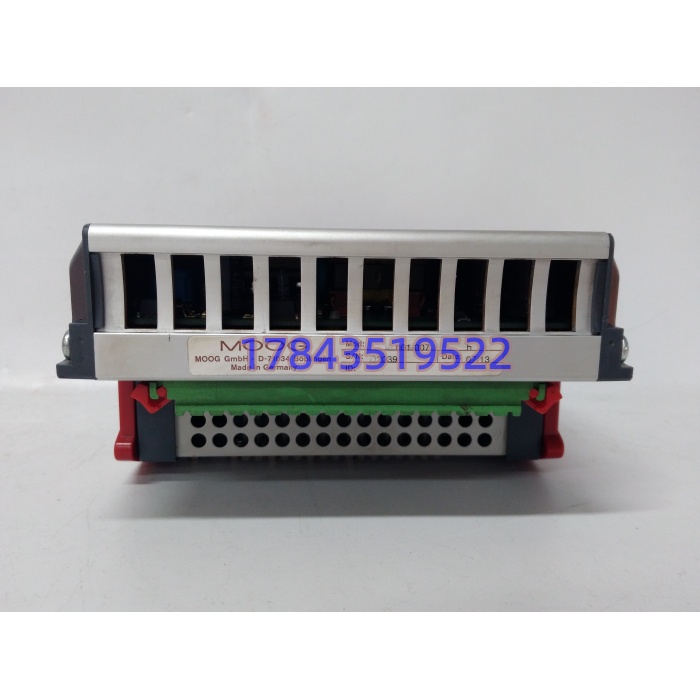

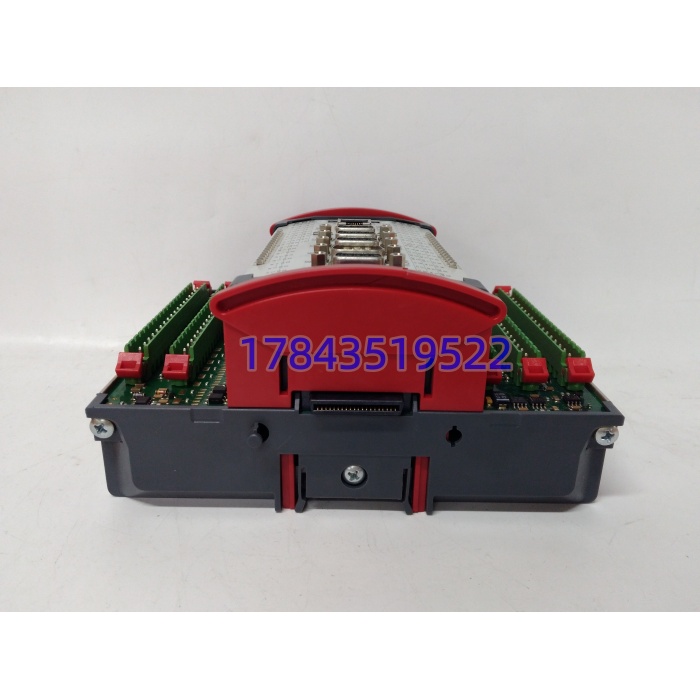

・型号：D136‑001‑007・品牌：MOOG 穆格・系列：MSC I 运动控制器
规格参数
| 项目 | 参数 |
|---|---|
| 硬件形态 | 机架插装紧凑型控制器 |
| 控制轴数 | 2 轴液压伺服闭环控制 |
| I/O 资源 | 8 路模拟输入，2 路模拟输出，8 路数字输入，8 路数字输出 |
| 传感器接口 | 2 路 LVDT 位置反馈接口 |
| 通讯接口 | 以太网、CANopen、RS485 |
| 适配阀件 | MOOG D633、D661、D761 系列伺服阀 |
| 供电 | 24VDC 直流供电 |
| 状态指示 | 面板 LED 运行、故障、通道状态灯 |
| 工作温度 | ‑10℃ ~ +60℃ |
| 存储温度 | ‑40℃ ~ +85℃ |
| 湿度 | 5%‑95% RH，无冷凝 |
| 防护等级 | IP20，控制柜内部安装 |
| 程序存储 | 板载闪存存储运动控制程序与参数 |
| 认证 | CE（以原厂手册为准） |
产品介绍
D136‑001‑007 是 MOOG MSC I 老款双轴液压运动控制器，内置简易 PLC 功能，专门驱动电液伺服阀，完成作动器位置、速度闭环调节；接收上位机指令，采集 LVDT 位置反馈，输出控制信号驱动伺服阀，同时把状态数据上传给 SCADA 或 PLC 上位系统。
坦白讲，现场很多故障不是伺服阀、液压油缸问题，而是控制器内部运算单元、反馈通道老化，出现轴抖动、定位不准。该型号已经停产，原厂新货交期极长；采购必须完整型号 D136‑001‑007；不同固件版本程序文件不兼容，直接替换会出现轴动作异常。市面货源以拆机、经过测试备件为主。
应用场景与行业案例
我在现场遇到过，伺服阀、油缸、LVDT 反馈全部完好，但液压轴定位偏移、抖动，折腾很久才确认 D136‑001‑007 控制器内部通道劣化。控制器整机故障，对应液压轴直接失控停机。‑ 冶金液压试验台：材料疲劳、力值测试设备，整套运动程序绑定本控制器，改造硬件成本高。‑ 航空航天测试工装：液压作动器模拟加载设备，老成套设备原配硬件，只能备件替换。‑ 制造业特种液压设备：压机、模拟试验台，原有柜体接线、程序定型，升级改造工作量巨大。
真实案例：某实验室液压试验台，D136‑001‑007 控制器反馈通道老化，液压轴定位反复漂移，试验无法正常开展。维护人员反复校验 LVDT 传感器、伺服阀，故障没有消除。厂区没有备用控制器，采购经过上电测试拆机件等待 35 天。等待备件期间整套试验台停机无法使用。事后设备部把 D136‑001‑007 划入 A 级液压备件清单。
