描述
关键技术规格
- 处理器: 32 位 Power PC RISC，带浮点单元，4MB Flash EEPROM
- 控制轴数: 最多 30 轴闭环控制，支持 2 轴液压伺服作动器快速闭环
- 模拟输入: 16 路（±10V/±20mA），16 位分辨率，过压保护 ±36V
- 模拟输出: 4 路 ±10V，最大 5mA，过载保护
- 数字 I/O: 8 入 8 出，24VDC 电平
- 通讯接口: 以太网、USB、CANopen、RS-232；可选 PROFIBUS-DP、EtherCAT
- 供电: 24VDC ±10%，功耗约 250W
- 工作温度: -20°C ~ +70°C（标准），IP20 防护
- 安装方式: DIN 导轨（EN 50022），尺寸 160×170×85.5mm
- 控制周期: 最快 100μs，支持 PLCopen 运动控制库
产品深度介绍

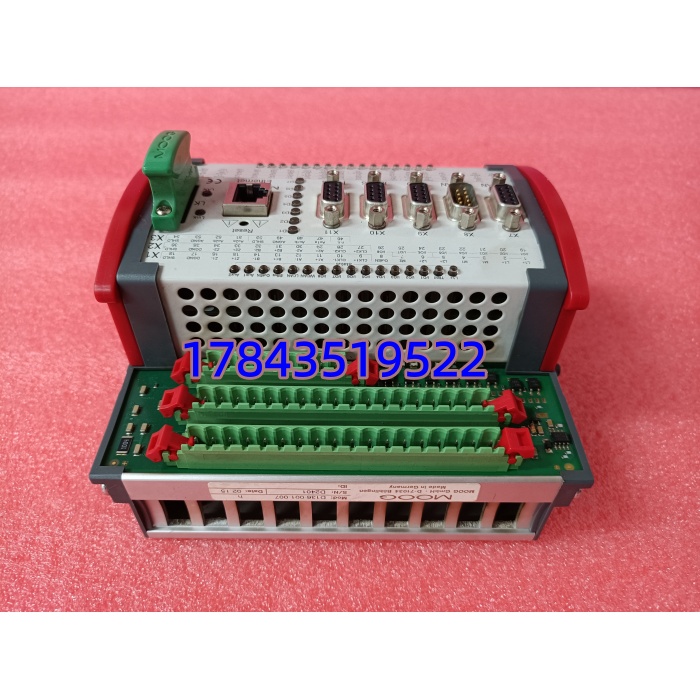

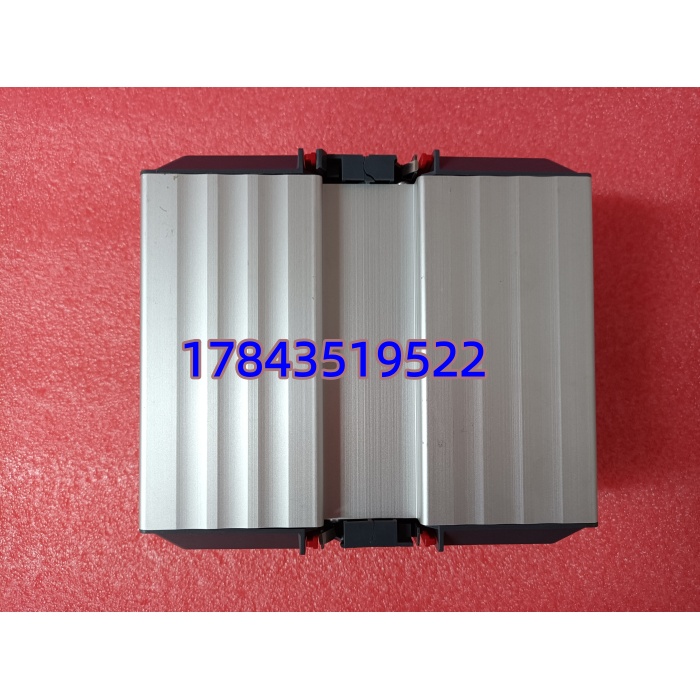

MOOG D136-001-007 是穆格 MSC II 系列高性能多轴运动控制器，专为工业自动化高精度运动控制设计，可同步控制液压与电动伺服轴。采用 32 位 RISC 架构，集成高分辨率 I/O 与多协议通讯，适配复杂轨迹与分布式控制场景。
具备 PLC 功能与模块化扩展能力，通过 E-Bus 扩展总线可叠加 I/O 与通讯模块；内置硬件诊断与状态 LED，支持热插拔维护，广泛应用于高端装备、测试台与过程工业伺服控制。
应用场景与行业案例
工程痛点
高端设备多轴同步精度不足、响应滞后，导致产品一致性差；液压伺服系统调试复杂、稳定性差，易出现抖动或漂移，影响生产效率与良品率。
典型应用场景
- 航空航天 – 伺服作动器测试台控制飞机舵面、起落架液压作动器的闭环测试，实现力 / 位置 / 速度精准控制，满足航空级可靠性与精度要求。
- 汽车制造 – 冲压 / 焊接生产线驱动冲压机、焊接机器人多轴联动，高速同步控制提升生产节拍，适配高强度、高频率工业工况。
- 能源装备 – 风电 / 水电伺服控制风机变桨、水轮机导叶液压伺服控制，宽温与抗振动设计适配户外严苛环境，保障设备稳定运行。
- 工业机器人 – 高精度联动控制多关节机器人轨迹跟踪与力控，微秒级响应提升运动平滑度，适用于装配、打磨等精密作业。
真实案例
去年 9 月，某航空企业液压作动器测试台原控制器老化，测试精度漂移超 ±2%，无法满足新机验收标准。更换 D136-001-007 后，16 位模拟量采集精度达 ±0.05%，多轴同步误差 < 0.1ms，测试数据可追溯，一次性通过客户验收，测试效率提升 30%。
核心卖点与差异化
- 高精度控制：16 位模拟量 I/O，控制周期 100μs，同步误差 < 0.1ms，适配精密运动场景。
- 多协议兼容：原生支持 EtherCAT/CANopen/ 以太网，可选 PROFIBUS-DP，无缝集成多品牌设备。
- 液压专用优化：针对液压伺服特性优化控制算法，抑制抖动与漂移，适配高温、高压工况。
- 模块化扩展：E-Bus 总线可叠加 I/O 与通讯模块，灵活扩展轴数与功能，适配复杂系统升级。
- 工业级可靠：IP20 防护、宽温运行、抗振动冲击，72 小时老化测试，12 个月质保。
