描述
产品深度介绍
6410-024-N-N-N 是工业级两相步进专用驱动器，适配各类中小型步进电机，广泛应用于包装设备、裁切机械、自动化工作台与非标产线。设备采用电流斩波控制方案，运行震动更低，低速稳定性良好。内置多重保护回路，适配车间复杂电磁环境，可长期连续负载运行。紧凑机身结构适配柜体安装，参数调节简单，现场替换门槛低，是产线维保与设备改造的常用缓冲库存备件。

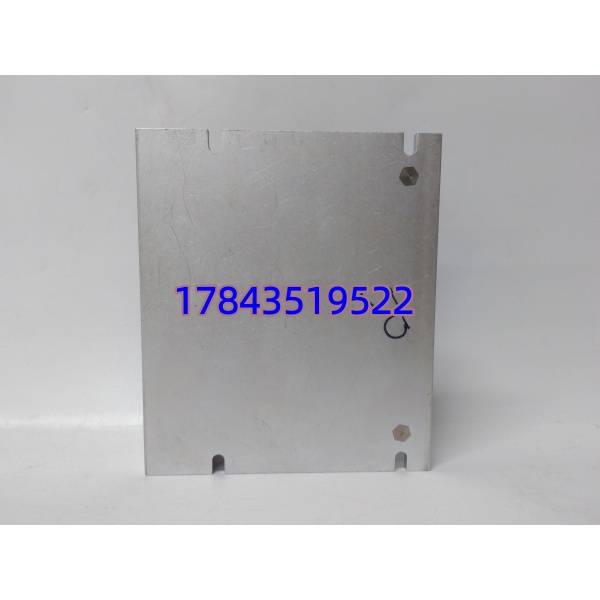

科尔摩根6410-024-N-N-N
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 完整型号 | 6410-024-N-N-N |
| 驱动制式 | 两相双极性步进控制 |
| 额定输出电流 | 2.4A 有效值 |
| 工作电源 | 24–75V 直流电压 |
| 控制信号 | 脉冲 / 方向隔离输入 |
| 细分档位 | 多档微步可调 |
| 保护机制 | 过流、过压、欠压、过热保护 |
| 安装方式 | 面板固定式安装 |
| 工作温度 | 0℃ ~ +50℃ |
| 散热方式 | 金属底座被动散热 |
| 防护等级 | IP20 |

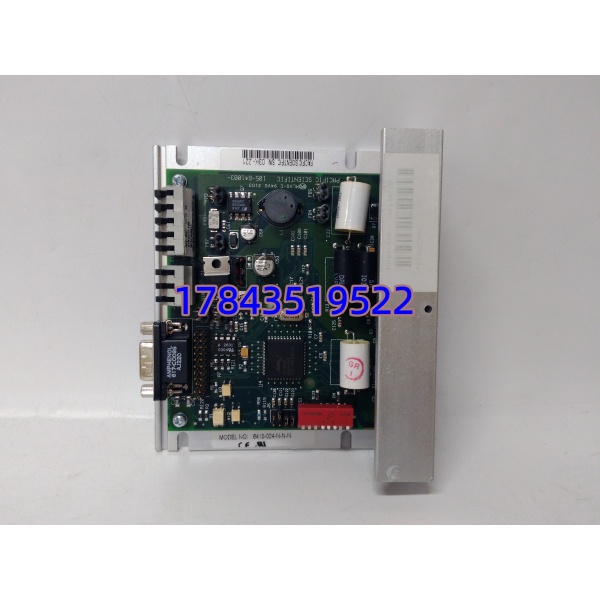

科尔摩根6410-024-N-N-N
安装与接线指南
阶段一：准备工作（约 10 分钟）
⚠️ 安全规范
- 关停设备总电源，断开驱动供电回路，等待电容完全放电。
- 佩戴防静电手环，在防静电区域操作，规避静电击穿元件。
- 拍照记录原有电机接线、控制信号线及拨码开关位置。
- 备份设备运动参数，防止更换后逻辑异常。
阶段二：旧驱动器拆卸（约 15 分钟）
- 依次断开动力电源端子、电机绕组线缆、脉冲控制信号线。
- 卸下机身固定螺丝，取下旧驱动设备。
- 清理安装位置灰尘，检查电源线材绝缘层有无老化破损。
- 核对型号一致性，确认 6410-024-N-N-N 可直接替代使用。
阶段三：新设备安装配置（约 15 分钟）
- 取出全新驱动器，外观检查无变形、烧蚀、接口损伤。
- 复刻原有拨码参数，包含运行电流、细分倍数、静态降流设置。
- 固定驱动器至安装板面，螺丝锁紧，保证散热面贴合。
- 按照存档照片恢复接线，确认电机 A/B 相序、电源正负极无误。
阶段四：上电调试（约 25 分钟）
- 上电前复查线路，杜绝错接、短接问题。
- 接通直流电源，观察电源指示灯正常亮起。
- 点动测试单轴运转，检查电机转向、运行噪音是否正常。
- 逐步加载工况，测试启停、定位、往复运动稳定性。
- 连续空载运行 30 分钟，监测壳体温升，无异常即可投入量产。
入库质检 SOP
- 入库验收：核对原厂标签序列号，检查外壳无磕碰、接口无氧化，配套资料齐全。
- 通电检测：接入标准直流电源，完成 24 小时连续通电老化测试，记录运行状态。
- 电气测试：使用福禄克万用表完成绝缘、通断检测，排查隐性电路故障。
- 功能校验：对接标准步进电机，实测脉冲响应、细分切换、负载运行状态。
- 出厂封装：检测合格后密封防静电包装，搭配缓冲材料打包，粘贴质检合格标签。
技术避坑指南
- 参数配置不匹配很多现场停机问题都源于直接装机、不复制拨码档位。不同细分与电流参数，会造成电机抖动、丢步、发热超标。更换前务必拍照留存原始拨码位置，这是减少返工的基础操作。
- 电机相序接错两相电机接线错乱，会出现堵转、异响无法动作。同系列设备也存在端子定义差异，不要仅凭经验接线，以设备接线图纸为准。
- 电源容量不足驱动器瞬时电流负荷较高，配套电源需预留 20% 以上功率余量。电源规格偏小，会出现随机报错、低频停机，影响产线连续运行。
- 电磁干扰忽略控制信号线与动力线缆需分开走线，脉冲信号线优先使用屏蔽线材，单端可靠接地。厂区强电干扰环境下，忽视布线规范容易引发运动丢包故障。
- 散热安装不到位该型号依靠金属底座散热，安装面需平整贴合，周边预留通风空间。长期散热不良，会触发高温保护，缩短设备使用周期。

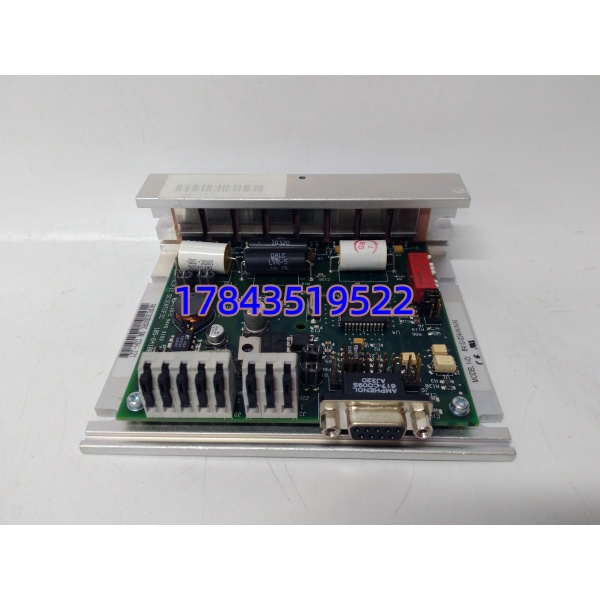

科尔摩根6410-024-N-N-N
常见问题解答
Q1：6410-024-N-N-N 适配哪些设备？A：适配各类搭载两相步进电机的自动化设备，包含包装机械、裁切设备、搬运模组、非标自动化产线等工业场景。
Q2：更换后电机抖动明显怎么处理？A：优先调低运行电流、调高细分参数，检查电机接线相序，同时确认安装固定无共振结构，多数抖动问题均可快速解决。
Q3：这款驱动器支持高速脉冲控制吗？A：支持标准工业脉冲信号输入，适配主流 PLC 运动控制输出，满足常规定位与往复运动工况需求。
Q4：是否需要单独加装散热风扇？A：常规负载无需额外风扇，依靠底座散热即可；高频高速连续运行工况，可增加辅助散热提升稳定性。
Q5：库存与质保政策是什么？A：常备现货快速发货，整机提供 12 个月质保。非人为接线错误、物理损坏的硬件故障，可享受售后保修支持。
