产品深度介绍

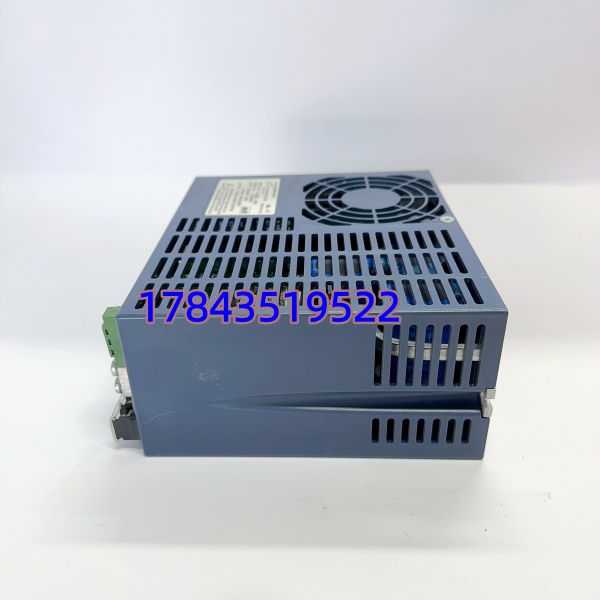

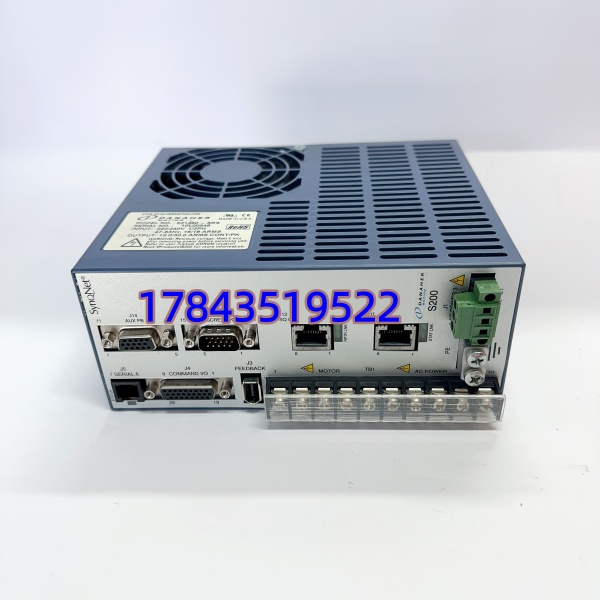

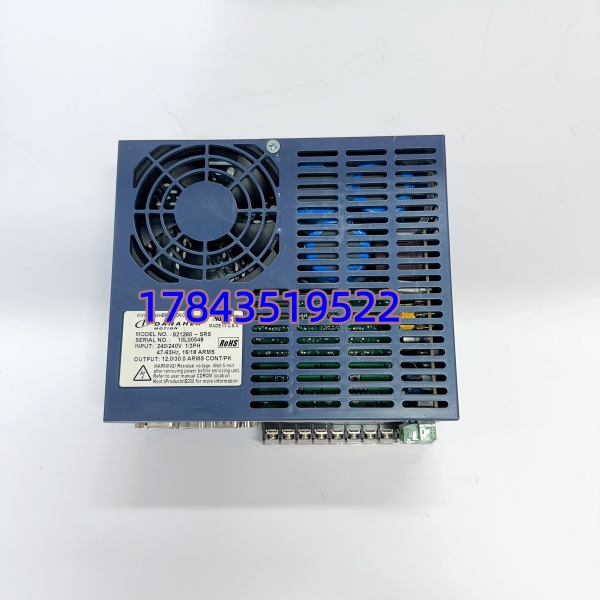

KOLLMORGEN S21260-SRS 是原 Danaher Motion（现属 KOLLMORGEN）推出的紧凑型全数字无刷伺服驱动器，属于经典 S200 系列，主打小体积、高动态响应。它是业内首批速度环带宽达800Hz的工业驱动器，搭配 24 位高分辨率反馈，可实现平滑低速运行与快速启停，适配半导体、医疗、电子组装等精密场景。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 输入电压 | 120/240VAC，50/60Hz |
| 输出电流 | 12ARMS 连续，18ARMS 峰值 |
| 控制模式 | 位置 / 速度 / 扭矩控制 |
| 速度环带宽 | 800Hz |
| 反馈分辨率 | 24 位 |
| 通讯接口 | SynqNet（标配）、CANopen、RS-232/485 |
| 工作温度 | -40°C ~ +85°C |
| 防护等级 | IP20 |
| 尺寸（宽 × 高 × 深） | 125mm×75mm×40mm |
| 重量 | 约 2.5kg |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 停机并切断总电源（含 UPS），等待 5 分钟放电。
- 佩戴防静电手环，在防静电垫操作。工具：十字螺丝刀、万用表、标签纸、手机（拍照记录）。
阶段二：拆卸旧驱动器（15 分钟）
- 拍照记录接线端子与DIP 开关位置。
- 依次断开：电源线、电机线、编码器线、通讯线。
- 松开 DIN 导轨卡扣，垂直取出驱动器。
- 检查背板与连接器针脚，无弯曲、无灰尘。
阶段三：安装新驱动器（20 分钟）
- 核对型号：S21260-SRS，确认成色与序列号。
- 复刻配置：按照片设置DIP 开关（站地址、波特率、终端电阻）。
- 导轨安装：垂直推入，卡扣 “咔哒” 锁定。
- 接线恢复：
- 电源：L/N/PE，120/240VAC，拧紧端子（0.5N・m）。
- 电机：U/V/W/PE，屏蔽层单端接地。
- 编码器：差分信号，屏蔽层两端接地。
- 通讯：SynqNet 网线或 CANopen 总线，终端电阻仅首尾启用。
阶段四：上电测试（15 分钟）
- 上电前：测量输入电压正常，无短路（>10kΩ）。
- 上电：
- RUN 绿灯常亮：正常。
- ERR 红灯闪烁：排查接线、固件、配置。
- 软件连接：
- 打开 KOLLMORGEN 软件，扫描并识别驱动器。
- 核对固件版本，必要时刷新匹配。
- 功能测试：点动电机、运行定位程序，连续运行 30 分钟无报警。
常见问题解答（FAQ）
Q1：S21260-SRS 和 S21260 有区别吗？可以直接替换吗？
A：S21260-SRS 是 S21260 的SynqNet 专用版本，硬件一致，固件不同。
- 直接替换：同型号可直接替换；S21260 换 -SRS 需重新配置通讯参数。
- 区别：SRS 版预装 SynqNet 卡，适合多轴同步；标准版默认 CANopen。
Q2：驱动器通电后 ERR 灯闪烁，是什么原因？
A：常见 3 点：
- 固件不匹配：驱动器固件与控制器 / 电机固件版本不一致，需刷新统一。
- 编码器故障：接线错误、屏蔽接地不良或编码器损坏，检查接线与接地。
- 过流 / 过载：电机短路、负载过大或机械卡滞，排查电机与机械结构。
Q3：支持热插拔吗？
A：不支持。必须断电插拔，否则会烧毁背板接口、损坏驱动器或导致系统失控。建议冗余配置，实现不停机更换。
Q4：质保多久？是原装吗？
A：提供12 个月质保（非人为）。
- 成色：全新原装（New Surplus），原厂防静电袋未拆封。
- 凭证：可提供序列号（官网可查）、装箱单、质检报告。
- 风险：市场翻新件多，价格低但无质保，建议核验原装证明。
Q5：适用哪些电机？
A：适配 KOLLMORGEN AKM 系列无刷伺服电机，也兼容同规格第三方电机，需匹配电压、电流、编码器接口。
