描述
产品详情

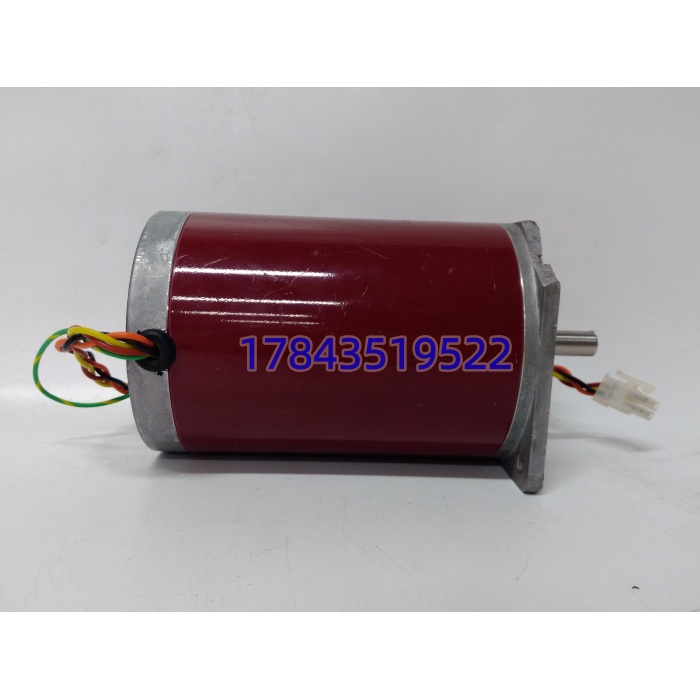

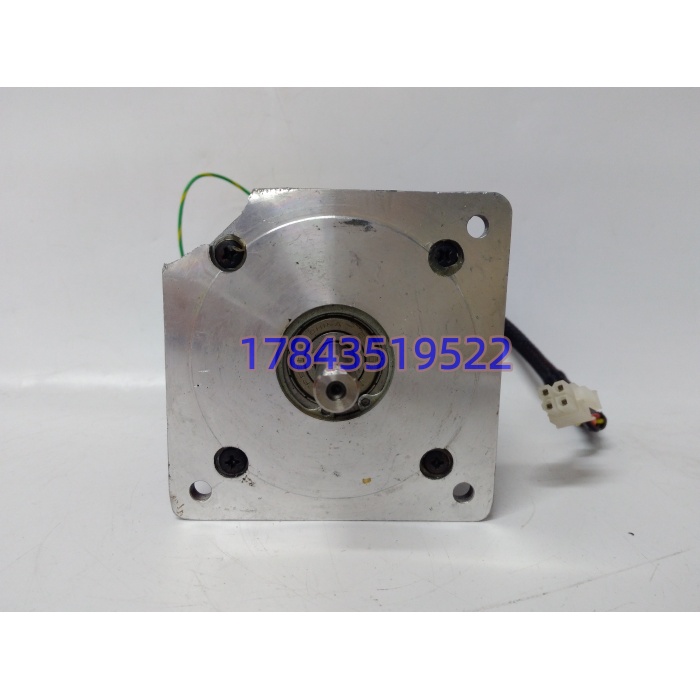

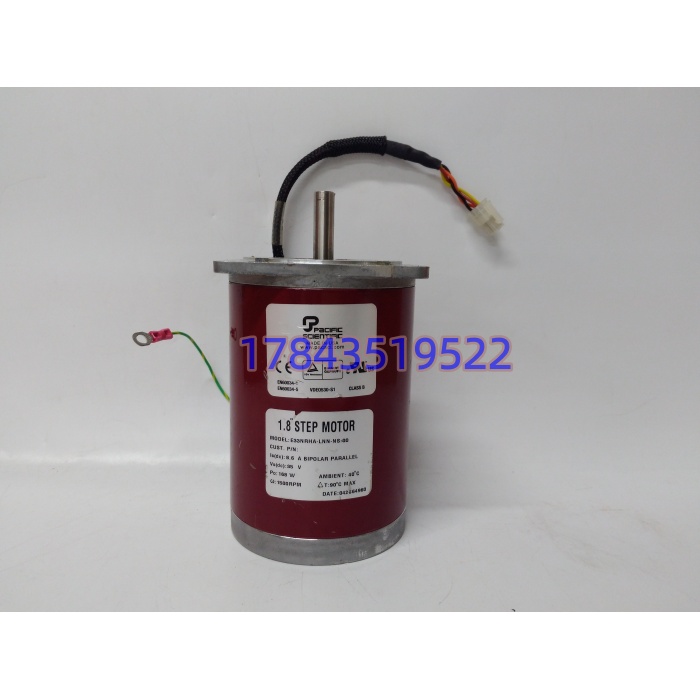

・型号：E33NRHA‑LNN‑NS‑00・品牌：KOLLMORGEN (Pacific Scientific)
规格参数
| 参数项 | 参数值 |
|---|---|
| 步距角 | 1.8°（每转 200 步） |
| 框架规格 | NEMA34（86mm 方形法兰） |
| 绕组模式 | 两相双极并联 BIPOLAR PARALLEL |
| 直流额定电流 | 8.6A（并联模式） |
| 直流母线电压 | 35VDC |
| 额定功率 | 168W |
| 最大转速 | 1500RPM |
| 允许环境温度 | 40℃，最大温升 ΔT=90℃ |
| 绝缘等级 | B 级 (130℃) |
| 安装方式 | NEMA34 法兰安装，光轴输出 |
| 接线形式 | 预制成品线束 + 接插件 |
| 工作温度 | 0~+50℃机柜 / 设备内部 |
| 储存温度 | -40℃~+85℃ |
| 故障高发器件 | 绕组绝缘老化、线束断线、轴承磨损、接插件氧化 |
| 硬件状态 | 已停产；市场流通 NOS 库存件、拆机翻新备件，必须匹配对应驱动器参数 |
产品介绍
E33NRHA‑LNN‑NS‑00 属于 Pacific Scientific E 系列大功率混合步进电机，不是 DCS 板卡，是开环定位执行部件。双极并联绕组，支持大电流，低速扭矩高，广泛用于专用设备定位机构。电机本身不存储参数，全部电流、细分、加减速参数全部在步进驱动器侧设置。
我在现场遇到不少踩坑。该电机必须匹配支持 8.6A 双极并联输出的步进驱动器；不能直接接伺服驱动器。线束插头损坏会直接造成电机丢步、抖动；绕组受潮绝缘下降是老备件高频故障。同系列后缀不同，绕组电流、轴径、是否带刹车会发生变化，不能直接互换。
应用场景与行业案例
痛点切入：包装设备、专用机床定位机构，E33NRHA‑LNN‑NS‑00 电机绕组损坏、轴承卡死，直接造成对应轴定位失效，整条产线停机。硬件已停产，原厂不出新品，只能找 NOS / 拆机备件；选型时必须核对驱动器电流能力，否则会出现力矩不足或者烧毁电机。
典型场景
- 包装机械多轴定位机构：开环步进定位，往复运动工位驱动。
- 专用设备、检测设备：NEMA34 大扭矩定位轴。
- 物料输送、分拣设备：重载开环定位驱动。
- 老设备运维替换：原电机轴承磨损、绕组损坏，采购备件恢复设备运行。
真实案例某包装产线定位轴 E33NRHA‑LNN‑NS‑00 轴承卡死，设备报警停机。现场临时更换备件，驱动器没有按照 8.6A 并联设置电流，电机力矩不足频繁丢步，重新配置驱动器电流参数后设备恢复正常。工程师事后感慨，步进电机备件不光要看型号，驱动器侧电流、绕组模式参数必须同步核对，否则换上去也无法正常工作。
