产品深度介绍（Product Introduction）

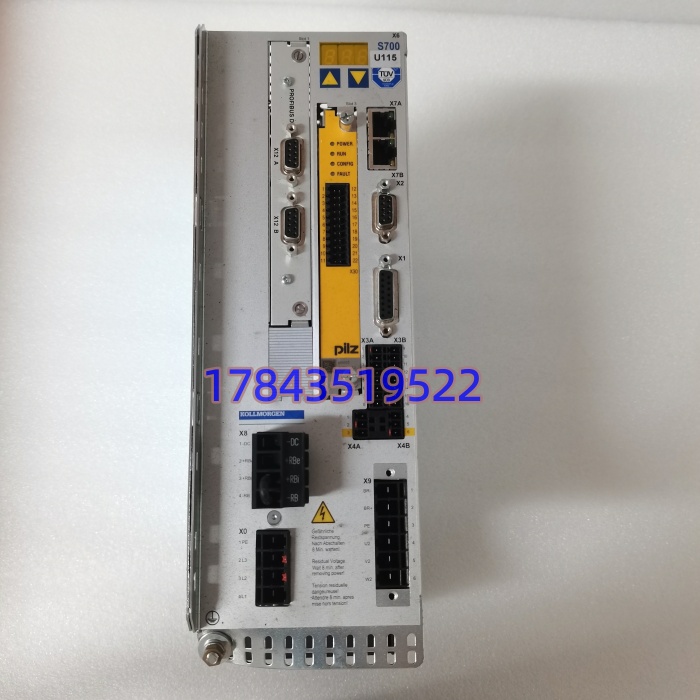

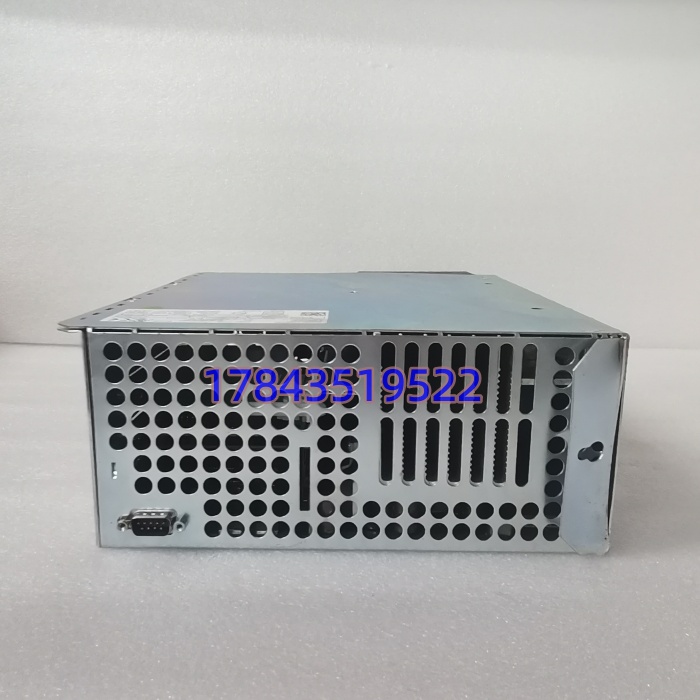

Kollmorgen S72402-NANANA 是 ServoStar S700 系列中的 24A 连续电流单轴数字伺服驱动器，支持三相 208-480VAC 宽电压输入，适配 AKM 系列及第三方同步/异步伺服电机，广泛用于包装线、印刷机械、数控机床及多轴运动控制系统。
NANA 后缀表示该机型板载 EtherCAT（CoE）实时以太网 + 双 CANopen 通道 + RS232 + 模拟量 ±10V + 脉冲/方向接口，无需额外选购通讯卡即可接入主流 PLC/Motion Controller 网络。内置 STO（Safe Torque Off）安全功能，电流环带宽 >3 kHz，配合 Kollmorgen WorkBench 软件可实现自动惯量辨识与机械共振抑制，降低现场调试时间。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | KOLLMORGEN S72402-NANANA |
| 系列 | ServoStar S700 单轴数字伺服驱动器 |
| 输入电源 | 3×208–480 VAC ±10%，50/60 Hz |
| 额定（连续）输出电流 | 24 A RMS（@40°C，S1 工作制） |
| 峰值输出电流 | 48 A RMS（2s）/ 72 A RMS（1s，依手册） |
| 适配电机功率（400V级） | 约 5–7.5 kW（视电机选型） |
| 通讯接口（NANA配置） | EtherCAT（CoE）、CANopen DS402 ×2、RS232 |
| 模拟/脉冲接口 | ±10V 模拟量输入、脉冲+方向/CCW+CW |
| 反馈接口 | EnDat 2.2、Hiperface DSL、BiSS-C、Resolver、SSI、Tamagawa |
| 安全功能 | STO（Safe Torque Off，SIL3/PLe，需选件卡或内置依批次） |
| I/O 接口 | 6–8路数字输入（24VDC）、2–4路数字输出、1–2路模拟输入 |
| 内置制动斩波器 | 是（需外接制动电阻） |

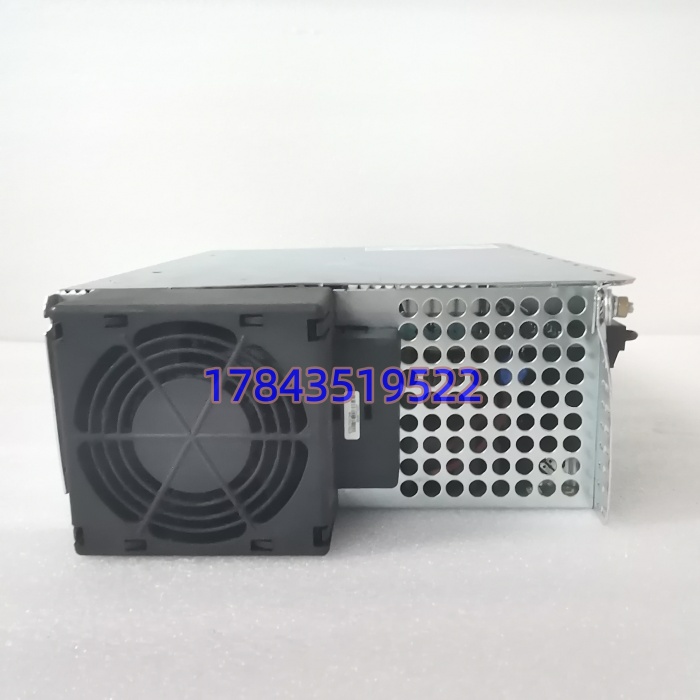

| 冷却方式 | 强制风冷（温控风扇） |
| 防护等级 | IP20（柜内安装） |
| 工作温度 | 0～+40°C 满载，+40～+55°C 需降额 |
| 认证 | CE、cULus、TÜV、RoHS |
| 配置软件 | Kollmorgen WorkBench |
| 尺寸（约） | 75(W)×260(H)×210(D) mm（以手册为准） |
入库验收检测（SOP Quality Transparency）
1. 入库验收检测
- 来源追溯：核对原厂装箱单、序列号标签，确认出厂日期在合理范围
- 防伪识别：检查铭牌激光刻印字体、序列号与标签一致性，无二次打印痕迹
- 外观检查：外壳无磕碰变形，散热风道无积灰，端子排无烧蚀氧化，前后盖板密封贴完好
- 附件核对：确认标配接线端子排、说明书（或电子版可提供）、出厂标签齐全
2. 上机功能测试（Live Test）
- 测试环境：Kollmorgen S700 测试机架 + AKM 伺服电机 + Kollmorgen WorkBench V6.x
- 测试内容：
- 通电自检——LED 状态灯按序点亮，无 ERR 红灯报警
- EtherCAT 通讯握手——扫描节点正常，PDO 映射可配置
- 反馈测试——接入 EnDat 编码器，读取电机型号及位置反馈正常
- 空载 JOG 运行——正反转动，监测电流、转速曲线平稳，连续运行 >30 min 记录温升
- 测试记录：生成并留存测试报告（Test Report），可提供给客户
3. 电气参数测试
- 绝缘电阻测试（500V 兆欧表，输入-地 >10 MΩ）
- 接地连续性测试（PE 端与机壳导通 <0.1 Ω）
- 直流母线电压检测（上电后测得 ~1.35×线电压，在正常范围）
4. 固件/程序验证
- 读取并记录固件版本（如 Vx.xx），标注于出货单
- DIP 开关/配置跳线拍照存档（S700 主要靠软件配置，少量硬件设址拨码）
5. 最终质检与包装
- 质检员签字确认，贴 QC Passed + 日期标签
- 装入原厂/防静电袋 → 气泡膜包裹 → 五层瓦楞纸箱封箱
- 可应要求提供检测照片或短视频
技术避坑指南（老工程师经验）
❗ 固件版本不匹配（Firmware Rev Mismatch）
S700 不同固件版对 EtherCAT CoE 对象字典支持有差异。见过一条线换上新驱动器后主站一直报”SDO 超时”，折腾半天发现新机固件 V4.x 比老系统 V2.x 早一版，部分 PDO 映射不认。避坑：换前读旧机固件版本（WorkBench → Help → About Drive），采购时要求匹配或兼容版本，不一致提前刷新固件。
❗ STO（Safe Torque Off）回路未短接/未接线
S72402-NANANA 上电如 STO 功能启用但未给 24V 到 STO 端子（或桥接），驱动器报 STO Fault 无法使能。避坑：确认你系统是用外部安全继电器控制 STO 还是直接短接（桥接 STO+ 与 STO-），新装务必按原柜图纸接，别凭记忆。
❗ 电机 U/V/W 相序接反
S700 会检测反电动势方向，反接一般报 “Phase wiring error” 或电机抖动飞车报警，但也有可能低速勉强跑高速失控。换完先 JOG 低速（<100 rpm）验证转向，再提速。
❗ 制动电阻不匹配或忘接
S72402-NANANA 内置制动斩波器但不自带电阻。垂直轴或大惯量停机再生能量大，不接/阻值过小会报 OV（过压）或烧斩波器。避坑：按电机惯量×减速时间算再生功率，选匹配电阻（常见 50Ω 150W 或 75Ω 300W），接 R+/R- 端子。
❗ 静电防护（ESD）
内部 IGBT 和编码器接口对静电敏感。冬天干燥季节尤其注意——没戴手环直接摸板卡，曾见过上电后 Encoder 口击穿上拉电阻烧掉，整台驱动器废了。开袋必戴防静电手环，在防静电垫上操作
