产品深度介绍

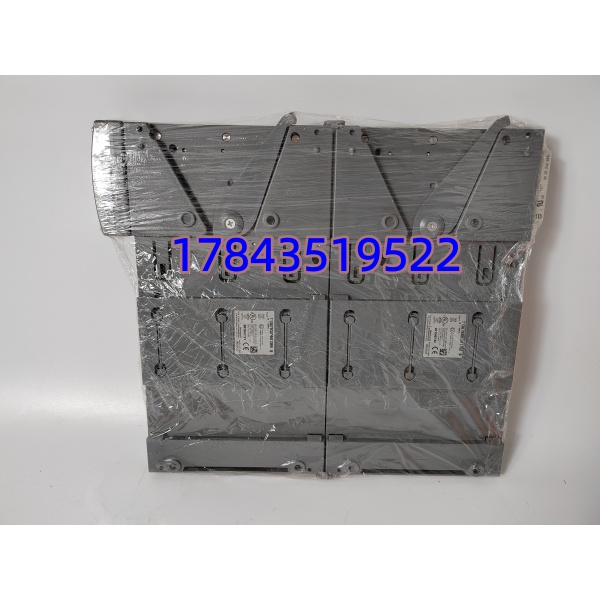

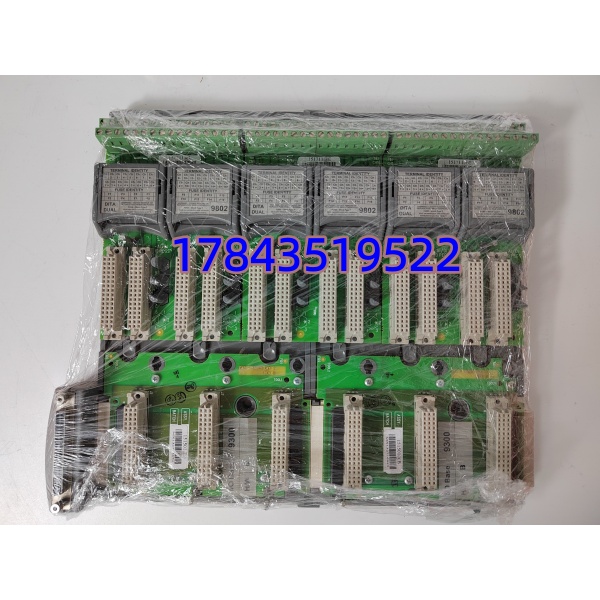

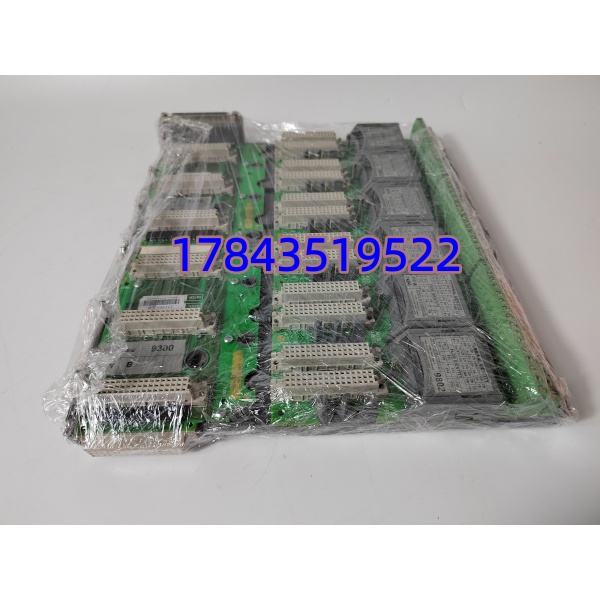

ICS TRIPLEX 9802 3 是 AADvance 安全控制系统专用 4 槽标准底座，作为整套 SIS 紧急停车系统的硬件承载基座，广泛配套石油炼化、天然气、火电、精细化工装置 ESD、F&G、BMS 安全联锁系统使用。
底座内置三重冗余并行背板总线，所有信号、供电三路独立隔离传输，满足 SIL3 安全完整性等级要求；单块底座支持 4 块功能模块混装，可搭配 CPU、模拟量输入、数字量输入、输出卡件自由组合；背板自带短路、过流保护电路，单通道故障不影响其余槽位正常运行。支持多底座级联扩展，搭配配套端子板实现现场信号隔离采集，具备硬件故障自诊断，实时上报槽位通讯、供电异常至上位监控。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 标准槽位 | 4 个通用模块插槽，兼容全系列 AADvance I/O/CPU 卡件 |
| 系统架构 | TMR 三重冗余 2oo3 容错背板总线 |
| 额定供电 | 24 V DC，允许电压区间 20–32 V DC |
| 安全等级 | SIL3 IEC61508 认证，HFT=1 硬件容错 |
| 扩展方式 | 多底座级联，单站最大支持 4 组底座串联 |
| 保护机制 | 背板过流、短路、反接保护，单槽故障隔离 |
| 安装方式 | DIN35 标准导轨竖向安装 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 环境防护 | ISA G3 防腐工业环境，无凝露工况 |
| 整机功耗 | 空载约 2 W，满载 4 模块总功耗≤18 W |
| 配套端子板 | AADvance 全系列 TB 端子接线单元 |
| 状态指示 | 电源、总线通讯、故障三组独立 LED 指示灯 |
| 认证资质 | CE、UL、SIL3、ATEX 防爆配套认证 |
技术避坑指南
1. 新旧底座硬件版本不兼容导致 TMR 总线紊乱问题：新版 9802 3 背板总线时序与老款底座存在差异，级联后三重冗余同步失效，SIS 系统频繁报通讯故障避坑要点：
- 更换前通过组态软件读取旧底座完整硬件版本截图留存
- 采购时明确告知现场 AADvance 软件版本，优先匹配同代硬件底座
- 新旧版本跨度过大时，同步升级整套机柜全部底座，避免混装真实案例：某炼化厂新旧底座混用，三重总线同步异常，ESD 联锁频繁误触发，停机 4 小时更换整套基座。
2. 级联排线首尾插反，总线分段失效问题：多底座级联排线首尾颠倒，后半段槽位全部离线，安全点位丢失避坑要点：
- 拆卸前高清拍摄排线两端接口编号，标记首尾顺序
- 排线针脚精细，插接时垂直对准，禁止斜向挤压弯折实操提醒：排线无明显正反标识，现场拆装极易插反，拍照标记是最简稳妥方案。
3. 24V 供电极性接反烧毁背板保护电路问题：更换底座时电源线正负极颠倒，底座内部防反接保险熔断，整机无供电避坑要点：
- 拆线前标签区分正负极，上电前万用表复核电压极性
- 控制柜供电回路增加独立空气开关，降低误接线停机损失警示：曾有运维人员接反电源，整块底座保护电路损坏，原厂补货周期长达 10 周。
4. DIN 导轨安装松动引发总线接触不良问题：底座卡扣未完全卡紧导轨，设备震动导致底座轻微偏移，背板连接器间歇性断开，SIS 系统随机报警避坑要点：
- 安装完成后手动晃动底座，确认无位移、无松动
- 高温、震动工况机柜，定期巡检导轨卡扣紧固状态
5. ESD 静电击穿背板总线芯片问题：干燥秋冬未做防静电操作，手触碰背板连接器针脚，三重总线通讯芯片永久损坏避坑要点：
- 拆封、插拔模块、拆装底座全程佩戴防静电手环，放置防静电垫操作
- SIS 控制柜机房湿度偏低时，提前加湿再开展底座更换作业真实案例：检修人员未做静电防护直接插拔模块，两路 TMR 总线通道失效，整套安全系统无法投运。
