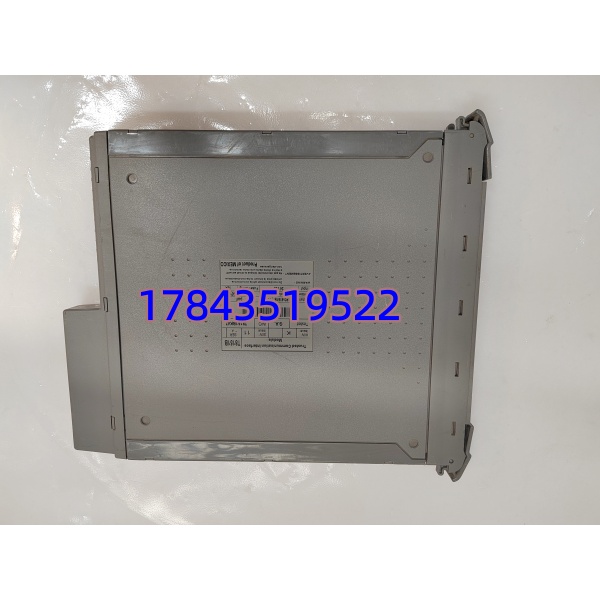

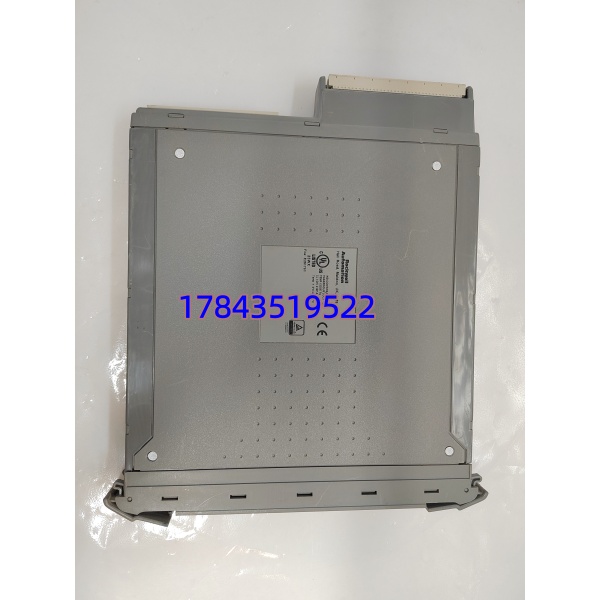

ICS TRIPLEX T8151B | TMR 三重冗余系统 兼容替换备件

描述

产品深度介绍

ICS TRIPLEX T8151B 是 Trusted® TMR（三重模块冗余）安全系统的核心智能通讯接口模块，专为高可靠性工业场景设计，现归属罗克韦尔自动化旗下。

模块搭载独立处理器与可信操作系统，提供双以太网及 4 路串口，支持 Modbus 等多协议，可实现 TMR 系统与第三方设备、上位系统的安全数据交互。具备硬件冗余设计与 SIL3 安全认证，能在单通道故障时维持通讯连续性，适用于石油化工、电力等关键安全回路场景

关键技术规格

质量检测 SOP

1. 入库验收检测核验原厂装箱单、序列号及防伪标签，可在罗克韦尔官网查询溯源。外观无腐蚀、划痕、变形，面板指示灯完好，配套说明书、合格证齐全。
2. 上机功能测试搭建 Trusted® TMR 测试机架（搭载 T812X 处理器），完成通电自检、双以太网冗余切换测试、4 串口通讯握手，连续负载运行 24 小时，记录温升及通讯稳定性数据，生成测试报告，可提供测试视频与照片。
3. 电气参数测试采用 500V 摇表进行绝缘电阻测试（>10MΩ），完成接地连续性检测与耐压测试，验证 20-32V DC 宽电压适应性，各项指标符合原厂 SIL3 标准。
4. 固件与配置验证读取并记录固件版本（如 V4.2.1），备份模块默认配置，对面板诊断口、接口引脚定义拍照存档，确保配置可追溯。
5. 最终质检与包装质检员逐项核验签字，模块装入专用防静电袋密封，外层气泡膜 + 硬纸箱防护，张贴 QC 合格标签（含检测日期），附带质检报告与溯源凭证。

技术避坑指南

1. 固件版本不匹配T8151B 固件版本需与 TMR 系统处理器（T812X）严格匹配，版本跨度大会导致通讯握手失败、系统报错。更换前务必读取旧模块固件版本，采购时明确版本范围。曾遇到项目更换模块后，TMR 系统持续报 “通讯超时”，排查 3 天才发现固件从 V3.5 升级到 V4.3，协议底层不兼容，❗必须提前核对固件版本。
2. 接口适配器不配套模块后侧需搭配T8153 通讯适配器才能引出以太网与串口，误用其他型号适配器会导致接口引脚错位、通讯异常。更换前拍照记录适配器型号，新模块必须配套原装适配器。
3. 冗余配置错误双以太网接口支持 HSR/PRP 冗余协议，总线终端需正确设置，若两端均开启终端电阻或均关闭，会导致网络风暴、通讯中断。配置时严格遵循原厂手册，仅在网络两端各开启 1 个终端电阻。
4. 电源波动影响模块支持 20-32V DC 宽电压，但 TMR 机架冗余电源需保证输出稳定，电压波动超过 ±10% 会触发模块保护、通讯中断。建议定期校验电源输出，预留 20% 功耗余量。
5. 静电防护不足T8151B 为精密电子模块，内部含敏感芯片，干燥季节静电击穿风险极高。操作全程佩戴防静电手环，在防静电垫上拆装，严禁直接触摸接口触点。
