描述
产品深度介绍

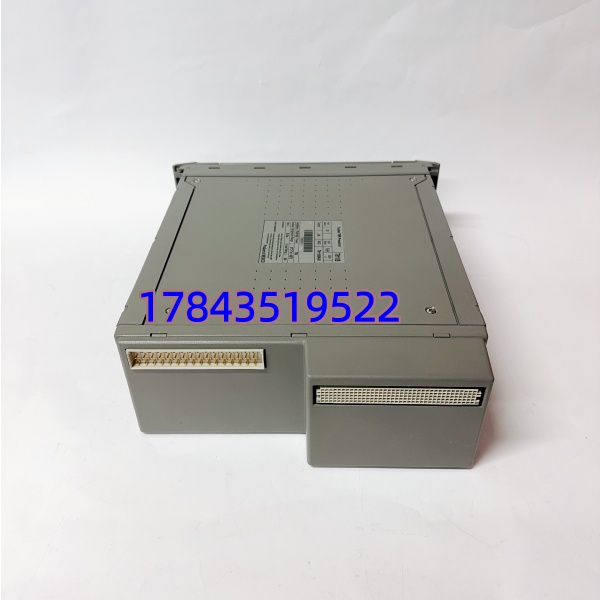

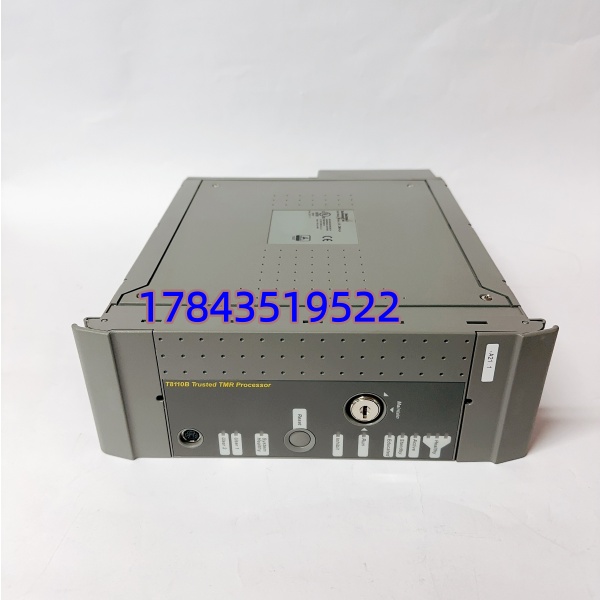

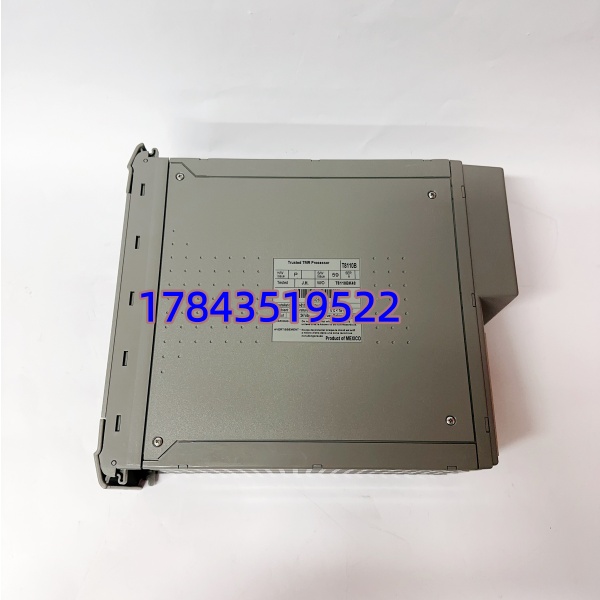

ICS TRIPLEX T8110B 是 Trusted 系列核心 TMR 处理器，专为石油化工、电力、核电等安全关键系统设计，满足 SIL4 功能安全等级。采用 三重模块冗余 (TMR) 架构，三个独立处理器同步运算并表决，单点故障不影响运行，切换时间≤1ms。
作为系统控制核心，T8110B 负责 I/O 数据处理、逻辑运算、通讯管理及故障诊断，适配 T8100 系列机箱。内置高规格防护与宽温设计，可在 – 40℃~+70℃严苛环境长期稳定运行
关键技术规格
| 参数类别 | 具体规格 |
|---|---|
| 品牌 | ICS TRIPLEX（罗克韦尔旗下） |
| 型号 | T8110B |
| 架构 | 三重模块冗余（TMR），SIL4 级 |
| 供电电压 | 20~32V DC（典型 24V DC） |
| 处理器 | 100MHz，三核同步表决 |
| 内存 | 1GB RAM，8GB Flash |
| 通讯接口 | 以太网（Modbus TCP/IP）、RS-422/485、USB |
| SOE 缓冲区 | 1000 事件（可扩至 4000） |
| 工作温度 | -40℃ ~ +70℃ |
| 尺寸（长 × 宽 × 高） | 303mm×93mm×266mm |
| 重量 | 2.94kg |
| 功耗 | 最大 80W |
质量检测 SOP 流程
- 入库验收检测：核对 ICS TRIPLEX 原厂装箱单、序列号，检查外观无腐蚀 / 划痕 / 维修痕迹，清点合格证 / 说明书 / 质保卡。
- 上机功能测试：搭建 T8100 原厂测试机箱，通电自检，连续运行 24 小时，监测三核同步、冗余切换、通讯稳定性，出具完整测试报告。
- 电气参数测试：Fluke 115 万用表 + 500V 摇表，绝缘电阻＞10MΩ，接地连续性、耐压测试符合标准，无漏电。
- 固件与配置验证：读取固件版本存档，拍照记录 DIP 开关 / 跳线默认配置，备份参数文件。
- 最终质检与包装：质检员签字确认，防静电袋密封，气泡膜 + 硬纸箱防护，张贴 QC 合格标签与日期；可提供检测视频 / 照片。
技术避坑指南
- 固件版本不兼容：T8110B 固件分 V4.x/V5.x/V6.x，版本不匹配会导致 TMR 表决异常、通讯中断、系统宕机。替换前务必读取原固件版本，采购时明确版本范围。曾有项目升级固件后，SIL4 安全逻辑失效，停机整改 3 天。
- DIP 开关配置错误：开关定义站地址、波特率、终端电阻、冗余模式，出厂默认非现场工况。拍照复刻，勿凭经验设置；总线终端电阻仅两端设为 ON，中间节点设 OFF。
- TMR 背板接触不良：背板针脚弯曲 / 氧化会导致三核不同步、表决错误、随机停机。安装前必须检查针脚，清洁后再插模块，禁止蛮力按压。
- 供电容量不足：单模块最大功耗 80W，机箱多模块并联时，24V 电源需预留 30% 余量，否则会导致模块重启、冗余切换失败、数据丢失。
- 静电防护不到位：TMR 处理器含精密芯片，静电可直接击穿电路。操作必须戴防静电手环，冬季干燥环境尤需注意；见过工程师未做防护，通电后模块冒烟报废，损失超 10 万。
