描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 通道数 | 16 路差分隔离输入 |
| 信号类型 | 电流 (4~20mA/0~24mA)、电压 (-10~10V) |
| 分辨率 | 12-bit |
| 精度 | ±0.05% 满量程 |
| 通道隔离 | 信号与电源 1.5kV DC 隔离 |
| 架构 | 三重模块冗余 (TMR) |
| 安全认证 | IEC 61508 SIL 3 |
| 供电 | 冗余 24V DC |
| 功耗 | 约 4.0 W |
| 更新速率 | 6 ms / 通道 |
| HART | 支持 HART 指令 #0~#3 |
| 工作温度 | -40°C ~ +70°C |
| 尺寸 (W×D×H) | 166 × 42 × 118 mm |
| 重量 | 0.34 kg |

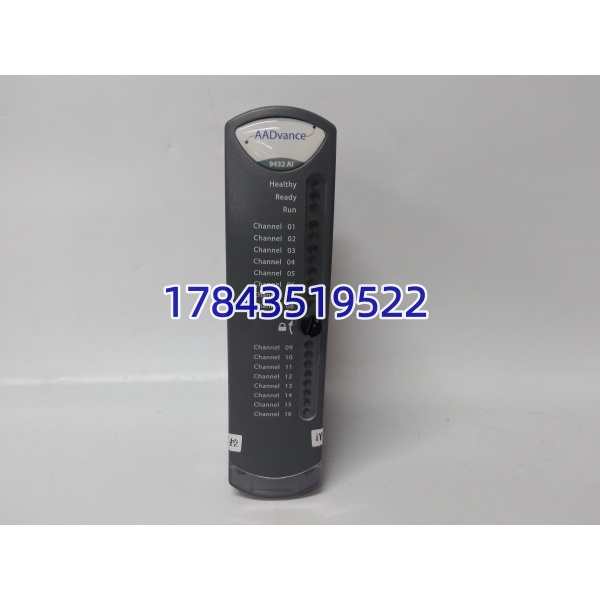

ICS Triplex T9432
产品深度介绍
ICS Triplex T9432 是 Trusted TMR 安全系统的核心 16 通道模拟量输入模块，专为 SIL3 安全仪表系统设计。采用三重冗余硬件架构，配合三取二表决逻辑，单通道故障不影响系统运行，满足石油化工、电力等高危行业的连续生产需求。模块支持 4~20mA、-10~10V 等标准信号，内置 HART 通讯与全面自诊断，可实时监测通道状态与信号完整性。全金属屏蔽、宽温设计，在强电磁干扰与极端温度环境下保持高精度采集，是老旧安全系统升级与备件替换的优选。

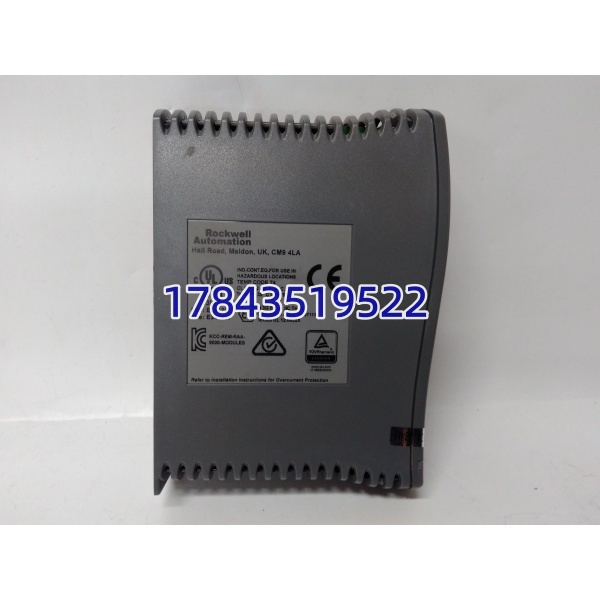

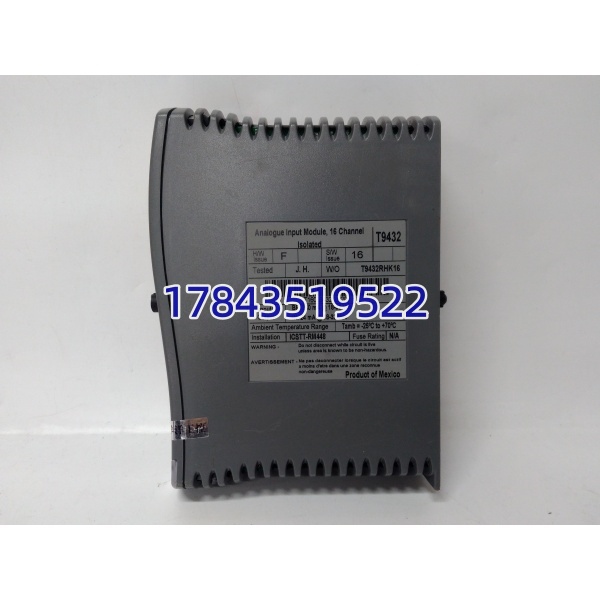

ICS Triplex T9432
应用场景与行业案例
炼油厂的紧急停车 ESD 系统，压力、温度信号一旦失真或中断，可能引发爆炸、泄漏等重大事故。T9432 的 TMR 冗余与 SIL3 认证，正是保障安全系统 “不误动、不拒动” 的核心。
典型应用场景：
- 石油天然气 — ESD 紧急停车、F&G 火气系统。三重冗余采集压力、流量、液位信号，SIL3 认证满足海上平台与炼化厂安全规范。
- 化工 / 制药 — 反应釜、高压储罐安全监控。高精度测量与防爆设计，适配危险化学品工艺与 GMP 洁净环境。
- 电力发电 — 锅炉、汽轮机安全保护。实时采集壁温、振动、压力参数，防止非计划停机与设备损坏。
- 冶金 / 矿业 — 高炉、转炉安全联锁。宽温抗干扰设计，适应高温、粉尘、强振动的恶劣工况。
- 核能 / 水处理 — 反应堆辅助系统、污水处理加药控制。高可靠数据采集，支撑长期无人值守与合规审计。
真实案例：某大型炼化厂的常减压装置 ESD 系统，核心采用 8 套 T9432 模块。服役第 9 年时，一块模块单通道出现漂移，导致压力测量异常，触发预报警。原厂已停产，紧急调货后，我们执行完整测试：TMR 表决验证、通道精度校准、HART 通讯测试、24 小时负载老化。48 小时内完成在线热插拔替换，系统恢复安全运行。客户后续将所有 T9432 纳入备用库存 —— 对 SIS 系统而言，冗余模块的可靠备件，直接关系千万级安全风险与停产损失。
