描述
关键技术规格
| 参数项目 | 标准参数 |
|---|---|
| 适配机架 | Triconex 标准三重化 TMR 主机架，单槽位热插拔安装 |
| 背板供电 | 机架 24VDC 背板取电，整机功耗≤3W，最大槽位电流 3A |
| 外部通讯接口 | 前面板集成 1 路 DB9 公头，软件组态切换 RS232 / 隔离 RS485 |
| 波特率范围 | 300 / 1200 / 2400 / 4800 / 9600 / 19.2K / 38.4K / 57.6K / 115.2Kbps |
| 支持通讯协议 | 1.TriStation 专有协议（程序下载、在线强制、故障诊断）2.Modbus RTU Slave 只读模式（上传实时数据至 DCS）3.SOE 事件时序记录上传 |
| 状态诊断指示 | 三路独立 LED：Power 电源、Act 通讯活动、Fault 通道故障 |
| 电气隔离 | RS485 端口内置 1000V 光电隔离，抑制变频器共模干扰 |
| 总线交互 | 内部 Tri-Bus 三重背板总线，与三套 MP 主处理器同步交换数据 |
| 工作环境 | 工作 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃，5%~95% RH 无凝露 |
| 防护等级 | IP20，仅限控制柜内垂直机架安装 |
| 外形尺寸 | Triconex 标准单槽模块：165 × 114 × 32 mm |
| 整机重量 | 0.31 kg |
| 认证标准 | CE、FM、CSA 防爆认证；无 SIL3 安全功能认证，仅用于运维数据 |
| 配套软件 | TriStation 1131 V4.x/ V5.x 安全系统编程监控软件 |

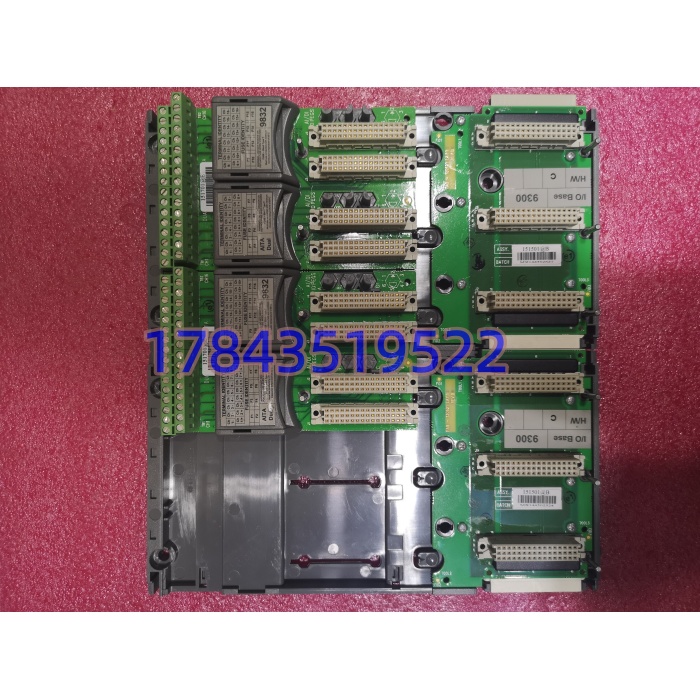

ICS TRIPLEX 9832
产品深度介绍
ICS Triplex 9832 是 Triconex 经典 TMR 三重冗余 ESD 安全系统配套串口通讯卡，整机仅承担运维、监控类非安全数据传输，不参与紧急停车、联锁逻辑表决，是现场工程师调试、上位数据对接的核心接口卡件。模块 DB9 接口通过软件自由切换 232/485 模式：RS232 直连笔记本电脑，实现 TriStation 程序下装、在线变量强制、故障日志读取；隔离型 RS485 总线以 Modbus 从站模式，单向只读向 DCS 上传工艺参数、设备状态、SOE 时序事件，不会反向写入干预安全逻辑，规避上位操作误触发停机风险。支持机架不停机热插拔替换，更换卡件无需关停整套 SIS 安全系统；背板三重总线同步和三套主处理器交互数据，单一路通讯故障不影响整机安全联锁运行。石化、电厂存量 Triconex 老系统原厂供货周期超 50 天，现货 9832 可直接替换故障通讯卡，原有 DB9 线缆、组态参数完全复用。

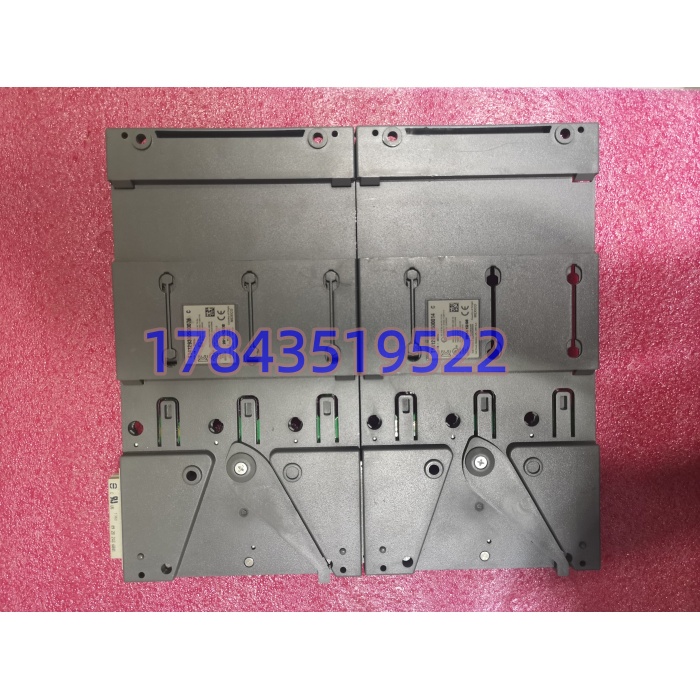

ICS TRIPLEX 9832
应用场景与行业案例
工程痛点描述
化工、火电 SIS 安全系统 9832 通讯卡老化后，出现 TriStation 无法联机、DCS 丢失全部安全系统测点、SOE 事件无法存储；原厂订货周期长，装置不能停运更换整套机架，只能临时放弃在线调试与上位监控，故障时无时序记录难以溯源。9832 现货替换不触动安全联锁，短时即可恢复通讯链路。
典型应用场景
- 石油化工加氢、合成氨 ESD 紧急停机系统中控 DCS 通过 485 Modbus 读取 SIS 机组温度、压力联锁状态；检修人员 232 直连下装程序、调取跳机 SOE 记录。
- 火力发电厂锅炉、汽机 SIS 安全保护系统炉膛超压、汽机超速联锁数据上传 DCS，机组跳机后依靠 9832 导出事件时序分析故障根源。
- 油气长输管道、LNG 储罐安全联锁装置场站远程中控集中读取多套 Triconex SIS 状态，批量监控阀门、紧急切断阀反馈信号。
- 煤化工空分、甲醇装置安全控制系统车间变频设备密集，485 光电隔离设计抵御大功率电机启停电磁干扰，保障数据稳定上传。
- 制药、精细化工防爆区域安全仪表系统FM 防爆合规，控制柜内独立通讯链路，不占用安全 I/O 槽位，扩容无需改动联锁硬件。
真实工程案例
去年上半年，华北某炼化加氢装置 Triconex SIS 配套两块 9832 串口卡通讯芯片老化，TriStation 无法联机修改程序，中控 DCS 完全丢失联锁测点，跳机后无 SOE 日志无法排查隐患。原厂全新 9832 交期 48 天，装置无法降负荷停产。客户采购现货 ICS Triplex 9832，出库前完成 RS232 联机下装、485 Modbus 满载 24 小时通讯老化测试，附带原厂 DB9 接线定义与 TriStation 配置模板。利用生产间隙 1 小时窗口热插拔替换，直接沿用原有串口线缆，软件内复制旧卡波特率、站号参数，上电瞬间恢复程序调试与 DCS 数据上传。更换后连续运行三个月无通讯断连，厂区后续采购 3 块 9832 作为全厂加氢、精馏装置 SIS 备用通讯卡。
