描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | T8314 |
| 品牌 | ICS TRIPLEX（Rockwell Automation） |
| 功能 | Trusted TMR 系统扩展接口，光纤通信 |
| 供电电压 | 24V DC |
| 光纤类型 | 单模光纤 |
| 连接器 | SC 型（Tx/Rx） |
| 传输距离 | 最长 10 km |
| 数据速率 | 10/100 Mbps |
| 支持协议 | TCP/IP、Modbus、OPC |
| 安全等级 | IEC 61508 SIL 3，TÜV 认证 |
| 工作温度 | -40°C ~ +70°C |
| 尺寸 | 100 mm × 50 mm × 25 mm |
| 重量 | 200 g |
产品深度介绍

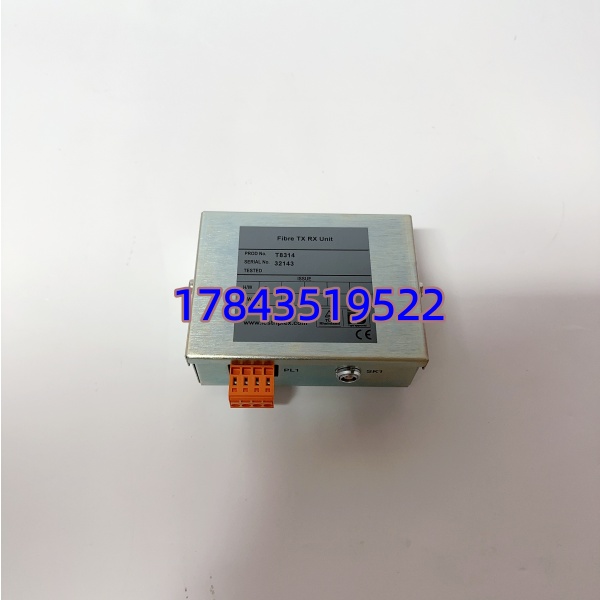

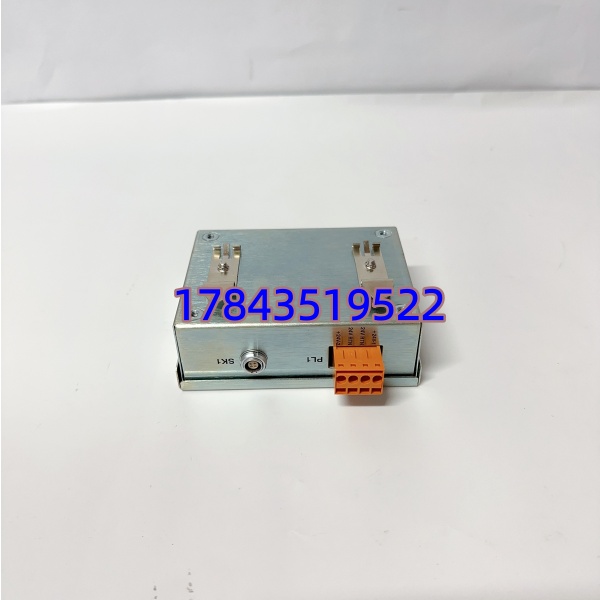

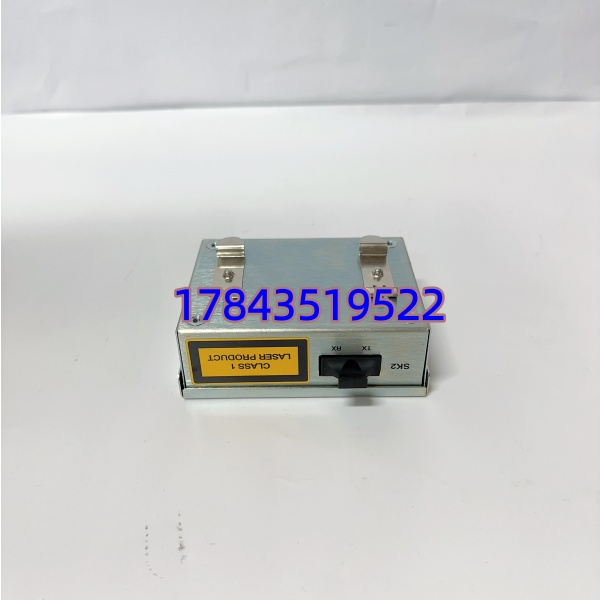

ICS TRIPLEX T8314 是 Trusted TMR（三重模块冗余）系统的专用光纤扩展接口模块，用于连接主控机架与远程 I/O 扩展机架。它通过单模光纤实现高速、容错数据传输，延长系统通信距离，同时保持 TMR 架构的完整性。
该模块具备 SIL3 安全等级认证，可在单一通道故障时自动切换，不影响系统运行。采用 24V 直流供电，适应 – 40°C 至 + 70°C 宽温环境，适合化工、电力等严苛工况下的安全控制系统扩展
应用场景与行业案例
工程痛点
大型安全控制系统常面临主控与远程 I/O 距离超百米、电磁干扰强、普通网线无法稳定通信的问题。同时，关键工艺要求系统具备容错能力，单部件故障不能导致停机。
典型应用场景
- 石油化工 – 安全仪表系统（SIS）用于连接中央控制室与现场防爆区 I/O 机架，光纤抗干扰，保障紧急停车（ESD）信号可靠传输。
- 电力行业 – 电站安全控制火电 / 核电 TMR 系统扩展，连接主控与锅炉、汽轮机等远程 I/O，满足 SIL3 安全完整性要求。
- 油气长输管道 – 远程监控管道沿线阀室 I/O 与中心控制室通信，单模光纤传输距离可达 10 km，减少中继设备。
- 冶金行业 – 高炉安全系统高炉本体与热风炉等远程设备的冗余通信，适应高温、强电磁干扰环境。
真实案例
某大型炼化厂 SIS 系统扩容2024 年，华东某炼化项目新增加氢装置，需将 Trusted TMR 系统扩展至距主控室 800 米的现场防爆区。原方案用普通网线，电磁干扰大、误码率高。
采用 T8314 光纤扩展模块后：
- 单模光纤连接，传输距离达 10 km，满足 800 米需求；
- 全光纤链路抗干扰，误码率降至 10⁻⁹以下；
- 保持 TMR 三重冗余，单通道故障自动切换，不影响生产；
- 符合 SIL3 等级，通过 TÜV 认证，满足安监要求。
项目投用至今，通信稳定无故障，避免了因信号不稳导致的非计划停机。
