描述
产品深度介绍

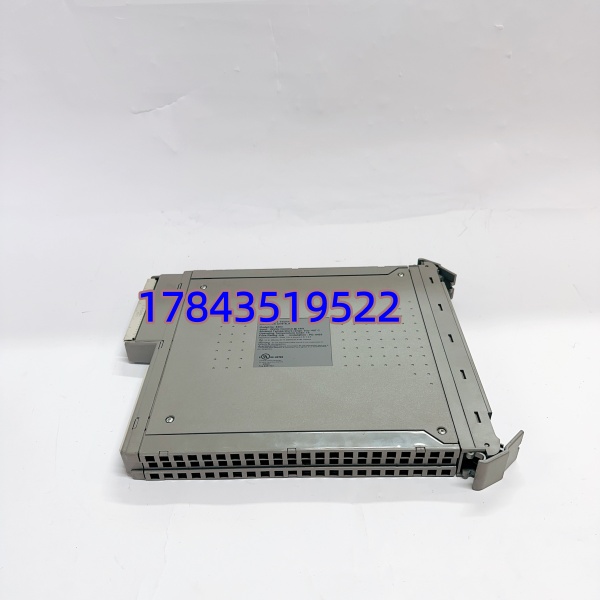

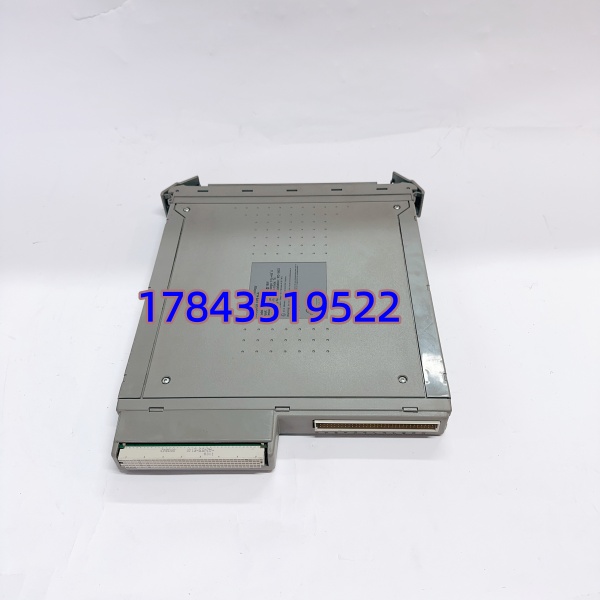

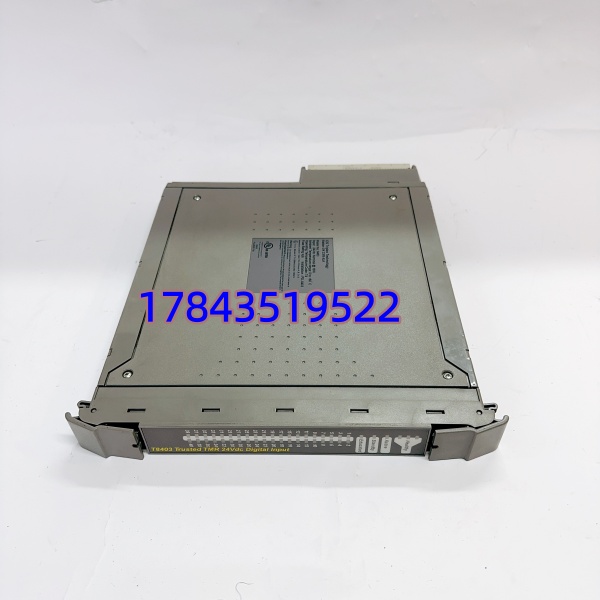

ICS TRIPLEX T8403 是Trusted TMR 架构的高密度安全数字输入模块，用于 ESD 紧急停车、F&G 火气系统、BMS 锅炉保护等 SIL3 级安全仪表场合。模块内部对每路输入做三通道独立采样 + 硬件表决，任意单路电路故障不影响整体信号有效性，实现容错运行、在线更换、零停机维护。
- 核心价值：40 通道高密度，节省槽位；1ms 事件顺序记录 (SOE) 满足事故追溯；线路开路 / 短路诊断，提升现场回路可靠性。
- 典型行业：石油化工、天然气、电力、冶金、制药等高风险流程工业。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | T8403（T8403C） |
| 模块类型 | Trusted TMR 数字输入（DI） |
| 通道数 | 40 通道（三重冗余） |
| 输入电压 | 10–30VDC（标称 24VDC） |
| 输入电流 | 每通道≤5mA |
| 输入阻抗 | 约 1.5kΩ |
| 隔离耐压 | 2500Vrms 光电隔离 |
| 响应时间 | 典型 2ms；SOE 分辨率 1ms |
| 安全等级 | IEC 61508 SIL3，Cat4/PLe |
| 工作温度 | 0°C ~ +60°C |
| 防护等级 | IP20 |
| 尺寸 / 重量 | 140×127×25mm / 约 0.7kg |
| 安装方式 | Trusted 机架插槽安装 |
| 冗余特性 | TMR 三重表决，单通道故障容错 |
| 维护特性 | 支持热插拔（在线更换） |
安装与接线要点
1. 安装前检查
- 确认机架为 Trusted TMR 系列，背板插槽完好、无氧化。
- 模块外观无变形、金手指无划伤；核对型号 T8403。
- 防静电操作：佩戴防静电手环，在防静电垫上操作。
2. 模块安装
- 断电或在系统允许热插拔模式下，对准插槽均匀推入。
- 拧紧上下固定螺丝，确保可靠接触；相邻模块间距合规。
3. 接线规范（24VDC）
- 信号类型：干接点（无源）/ 湿接点（有源 24VDC）。
- 端子分配：40 通道分两组，公共端接 24V + 或 0V，按回路极性接线。
- 屏蔽与诊断：屏蔽线机柜侧单端接地；启用线路监控可检测开路 / 短路。
- 线径：建议 1.0–1.5mm²，端子拧紧，避免虚接。
4. 上电与测试
- 上电后 PWR/RUN 灯常亮，无 FAIL/ALM 告警。
- 软件读取模块状态：TMR 三通道同步、无硬件故障。
- 逐通道触发信号，核对 SOE 时间戳精度（≤1ms）。
- 连续运行 30 分钟，温度正常、无异常告警。
质量检测流程
- 外观与序列号核验：原厂标签、TÜV 证书、合格证齐全；金手指无氧化、PCB 无腐蚀。
- TMR 三通道一致性测试：40 通道全范围输入，三通道采样偏差≤0.5%，表决逻辑正常。
- 电气性能：绝缘电阻＞10MΩ；隔离耐压 2500Vrms/1min 无击穿；ESD±4kV 通过。
- SOE 精度：事件分辨率≤1ms，时间戳准确。
- 热插拔与诊断：模拟单通道故障，模块自动隔离并维持输出；在线插拔正常、无系统扰动。
技术避坑指南
- 混淆 T8403 与普通 DI
- 问题：当作普通单通道 DI 用，忽视 TMR 表决与安全配置。
- 避坑：T8403 必须在 Trusted TMR 系统中配对使用，安全逻辑需按 SIL3 设计。
- 接线极性错误 / 公共端混乱
- 问题：湿接点正负极接反、公共端混用，导致信号异常或通道损坏。
- 避坑：严格按端子图区分 + 24V/0V；干接点无极性，湿接点必须核对极性。
- 热插拔时机不当
- 问题：在关键安全逻辑运行时插拔，导致瞬间扰动。
- 避坑：仅在非关键阶段或系统允许热插拔模式下更换；插拔前记录状态。
- 忽视线路监控配置
- 问题：未启用开路 / 短路诊断，现场断线无法及时发现。
- 避坑：按回路类型配置线路监控，提升回路级安全完整性。
