描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 输入电压 | 85–264 VAC，47–63 Hz |
| 冲击电流 | ＜30 A @ 230 VAC |
| 主输出 | 24 VDC ±1%，20 A |
| 辅助输出 | 6 VAC ±10%（供 LLAI IOP 使用） |
| 电池充电输出 | 24–26 VDC |
| 隔离强度 | 输入 – 输出间 3 kV AC |
| 告警继电器 | Form-C 触点（故障信号输出） |
| 工作温度 | -40 °C ~ +70 °C |
| 存储温度 | -50 °C ~ +85 °C |
| 湿度范围 | 5%–95% RH，无冷凝 |
| 外形尺寸 | 216 × 296 × 140 mm |
| 重量 | 5.18 kg |
产品深度介绍

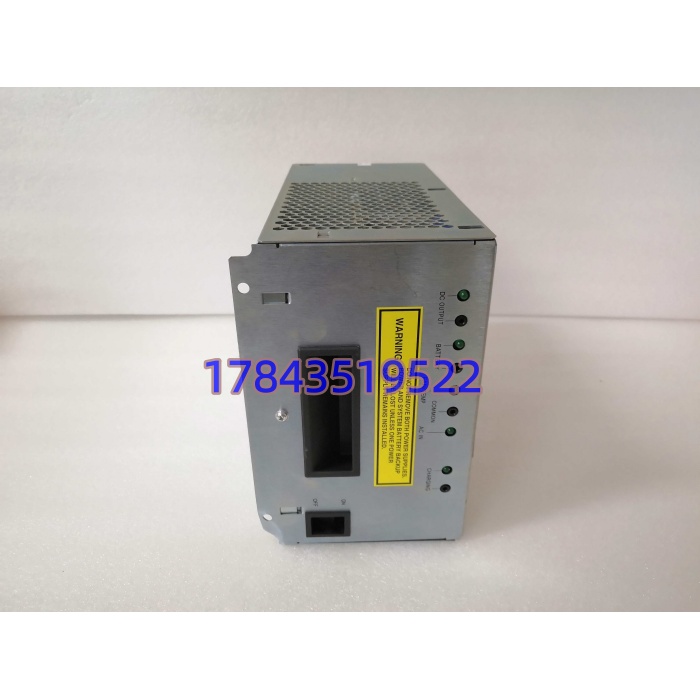

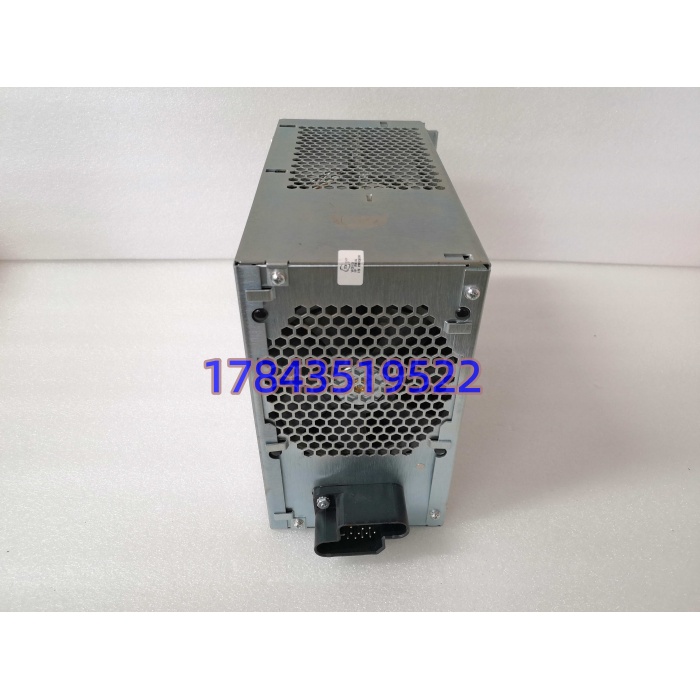

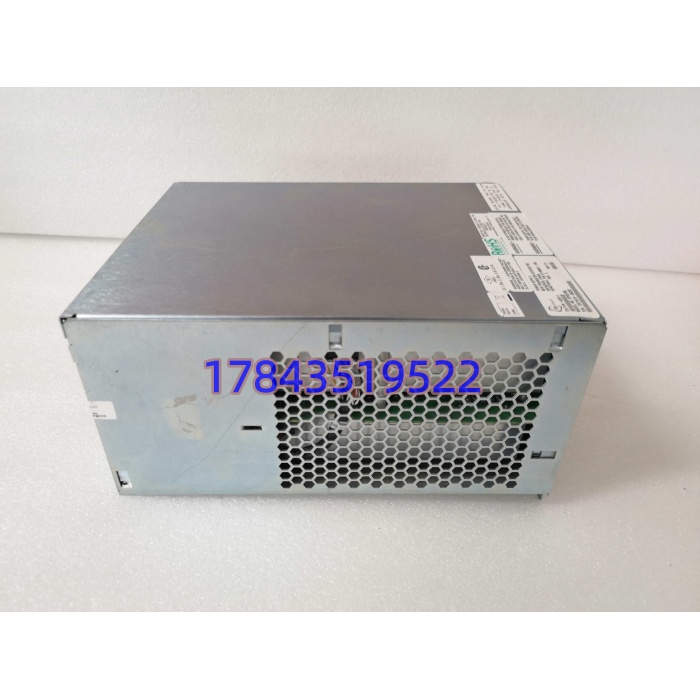

HONEYWELL SPS5785 51198651-100 是霍尼韦尔专为 TDC3000 及 Experion PKS DCS 系统设计的 HPM 机架专用电源模块。作为系统核心供电单元，它可将宽范围交流输入转换为多路稳定直流与交流输出，为主控制器、I/O 卡件及现场接口板提供纯净电源。
模块内置智能冷却风扇与过压、过流、短路保护电路，电容组件经可靠性强化设计，可长期适应工业现场的粉尘、振动与温度波动环境。支持双电源冗余配置，单模块故障时可无缝切换，避免控制系统非计划停机，是流程工业关键设备的常用备件
应用场景与行业案例
连续生产型工厂中，DCS 系统电源一旦失效，会导致整条生产线瘫痪。普通电源模块抗干扰能力弱、稳定性差，难以满足长期连续运行需求。
典型应用场景:
- 石油化工 – 大型炼化装置 DCS 系统为常减压、催化裂化等装置的 HPM 机架供电，保障温度、压力、流量等关键参数的连续监控与调节。
- 电力行业 – 火电厂 / 联合循环电厂控制适配 Experion PKS 系统，为锅炉、汽轮机、发电机控制站提供稳定电源，避免机组跳闸事故。
- 油气行业 – 天然气处理与长输管道用于压气站、净化厂的过程控制，适应野外宽电压输入与恶劣温湿度环境。
- 冶金行业 – 大型钢铁厂热轧 / 冷轧线为轧线 DCS 系统 HPM 机架供电，保障轧制速度、张力等参数的精准控制。
案例：某炼化厂 DCS 电源升级改造前年，华东一家大型炼化厂 TDC3000 系统的旧电源模块频繁出现风扇异响、输出电压漂移问题，夏季高温时多次触发系统告警。原厂备件交期长达 8 周，无法满足生产连续运行要求。
我们提供全新原装 SPS5785 51198651-100 模块，技术人员现场指导完成冗余配置更换。更换后，模块运行温升正常，输出电压稳定在 ±0.5% 范围内，风扇噪音显著降低。至今运行两年多，未出现任何故障，彻底解决了旧电源的稳定性隐患。
