霍尼韦尔 05701-A-0301 | 单通道模拟量控制卡 工业气体检测备件

描述

产品深度介绍

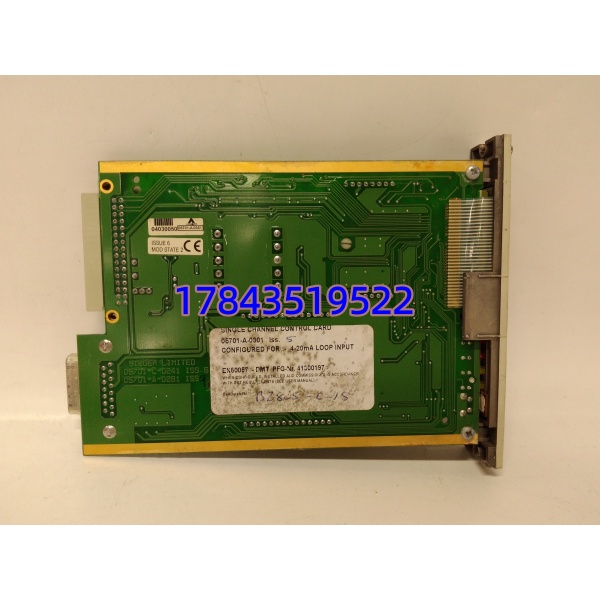

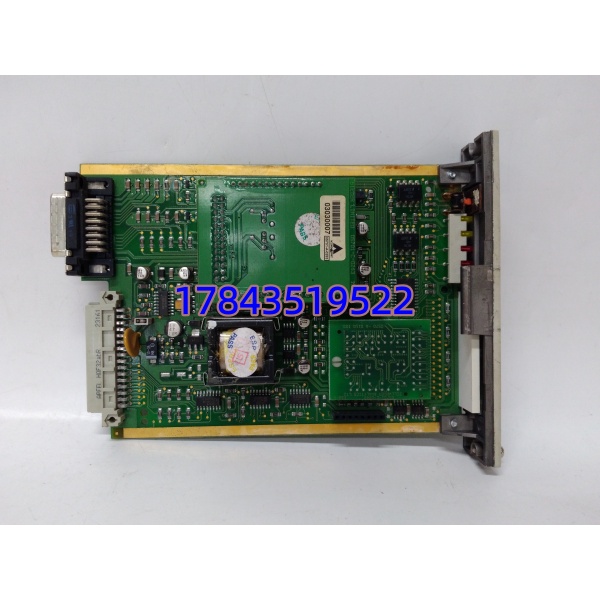

霍尼韦尔 05701-A-0301 是工业气体检测与过程控制系统专用的单通道回路控制卡，属于 5701 系列核心备件。可接收 4-20mA 模拟信号，同时输出对应控制信号，实现对阀门、执行器等现场设备的精准调节。

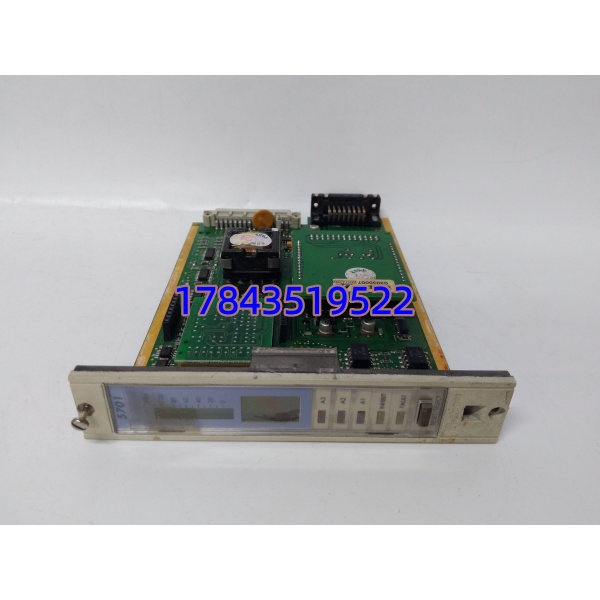

模块自带高精度信号处理芯片，适配催化燃烧、电化学等气体传感器输入，集成 LCD 分段显示与按键操作界面，支持现场校准与参数设置。采用 3U 标准机架安装设计，兼容霍尼韦尔 legacy 控制系统，广泛应用于化工、能源、制药等需气体监测与闭环控制的老旧产线维保场景。

霍尼韦尔05701-A-0301

霍尼韦尔05701-A-0301

关键技术规格

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全操作要求

1. 关停气体检测系统与关联设备，切断机架 24V 直流总电源
2. 等待 5 分钟，释放背板电容残余电量，防止静电击穿元件
3. 上锁挂牌，规避现场误送电风险

工具准备：防静电手环、绝缘螺丝刀、Fluke 万用表、标签贴纸、手机拍照存档

备份工作：导出原有控制参数，完整拍摄旧卡件接线、地址拨码、校准参数设置，方便一比一复刻配置。

阶段二：拆卸旧控制卡（15 分钟）

1. 打开控制柜门板，定位机架插槽内的 05701-A-0301 控制卡
2. 对信号输入端子、控制输出端子、电源端子逐一标记编号
3. 缓慢松开端子压线螺丝，有序拆除所有外接线路
4. 按下卡件上下释放卡扣，垂直平稳拔出旧卡件（避免磕碰背板针脚）
5. 清理安装插槽粉尘，检查背板针脚无弯曲、无氧化腐蚀

阶段三：安装新控制卡（15 分钟）

1. 全程落实静电防护，核对实物型号 05701-A-0301 无误
2. 对准机架插槽，垂直轻推至卡扣 “咔哒” 锁定，确保贴合无倾斜
3. 复刻旧卡件配置：信号量程、校准系数、报警阈值、通讯地址
4. 按标识依次恢复传感器信号线、执行器控制线、24V 供电线接线
5. 锁紧所有端子，轻拉线缆确认固定牢固，屏蔽层单端接地

自检清单：

• 卡件型号核对无误
• 供电正负极接线无误
• 量程与校准参数复刻一致
• 机架固定牢固，端子全部锁紧

阶段四：上电测试（20 分钟）

上电前检查：复测 24V 直流供电电压稳定，信号回路无短路、错接问题。

上电步骤：

1. 先接通控制电源，观察面板指示灯自检状态（PWR 常亮、无故障报警）
2. 读取卡件硬件信息与固件版本，与原系统兼容匹配
3. 导入原有校准参数与控制逻辑，保存固化配置
4. 接入标准 4-20mA 信号（如 12mA），验证显示精度误差≤±0.1%
5. 联动控制执行器动作，连续空载运行 30 分钟，无异常温升与报警

常见问题解答（FAQ）

Q1：05701-A-0301 主要适配哪些场景与设备？A：多用于工业气体检测系统（如可燃气体、有毒气体监测），同时适配化工、能源行业的压力、温度、流量等过程参数闭环控制，配套霍尼韦尔 5701 系列机架与工程卡使用。

Q2：更换这款控制卡可以直接代用吗？A：同型号原位替换可直接装机使用。只需复刻原有量程设置、校准系数、报警阈值与通讯参数，清除历史故障记录即可投产，无需改动柜体布线。

Q3：设备停产之后有无合规替代型号？A：该系列全线停止量产，霍尼韦尔推出新一代气体检测控制方案替代。现场如果设备整体老旧，不建议大幅改造；优先储备该款现货备件，控制改造成本与停机风险。

Q4：更换控制卡后信号波动大、精度不准怎么处理？A：优先排查 3 点：

1. 接线：信号线采用双绞屏蔽线，屏蔽层单端接地，避免两端接地形成环流
2. 校准：重新进行零点与量程校准，确保标准信号源精度符合要求
3. 干扰：远离变频器、电机等强干扰设备，信号线与动力线分槽布线

Q5：产品质保周期多久？A：提供 12 个月质保服务，覆盖非人为硬件出厂缺陷。电源错接、线路短路、外力磕碰、私自拆焊改造不在质保范围，同步提供远程参数校准与故障排查支持。

Q6：长期备用储存需要注意什么？A：闲置备件需存放于干燥无尘库房，避免潮湿与高低温交替环境。采用原装防静电袋密封存放，每隔半年定期通电自检一次，延长电子元器件使用周期。

入库质检与出厂检测

1. 入库验收：核对原厂标签序列号、合格证；外观全检，无氧化、磕碰、螺丝拆卸痕迹，附带出厂资料核验。
2. 上机实测：使用霍尼韦尔 5701 系列专用测试机架，完成通电自检、通讯握手、全量程信号模拟、24 小时空载温升监测，留存测试报表。
3. 电气检测：通过 500V 绝缘电阻测试、接地连续性测试，保障工业现场用电安全。
4. 参数核验：读取原生校准参数与固件版本并存档，关键配置拨码位置拍照备份。
5. 成品包装：防静电密封封装，搭配缓冲泡棉与加厚纸箱，粘贴质检合格标签后发货。

现场替换避坑提示

1. 校准参数遗漏：该卡件精度依赖专属校准系数，更换前务必导出或拍照记录，仅凭默认参数会导致测量误差超标。
2. 屏蔽层双端接地：模拟信号屏蔽层仅一端接机柜地，两端接地会形成地环流，导致信号漂移、数值跳变，这是现场最常见的隐性故障。
3. 信号量程错配：需根据现场传感器类型（4-20mA/0-10V）在卡件与系统中同步配置，错配会导致读数为 0 或溢出报警。
4. 静电防护不到位：卡件内部集成高精度信号芯片，静电耐受度低，干燥季节严禁徒手直接触碰电路板金手指与接口芯片，避免隐性损坏。
