描述
产品深度介绍

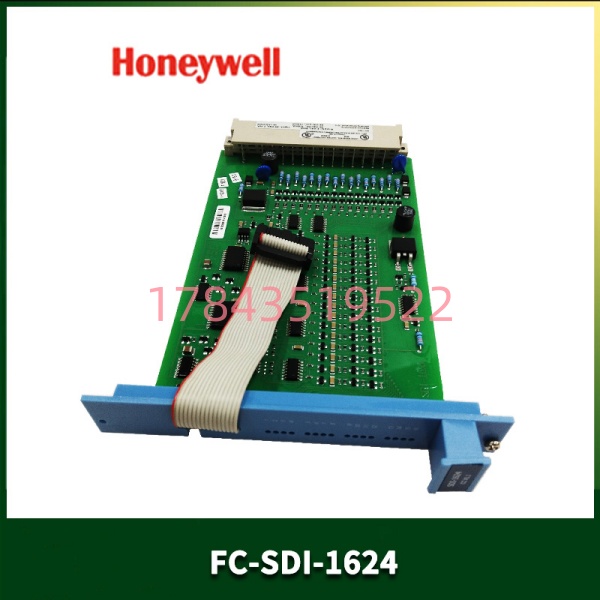

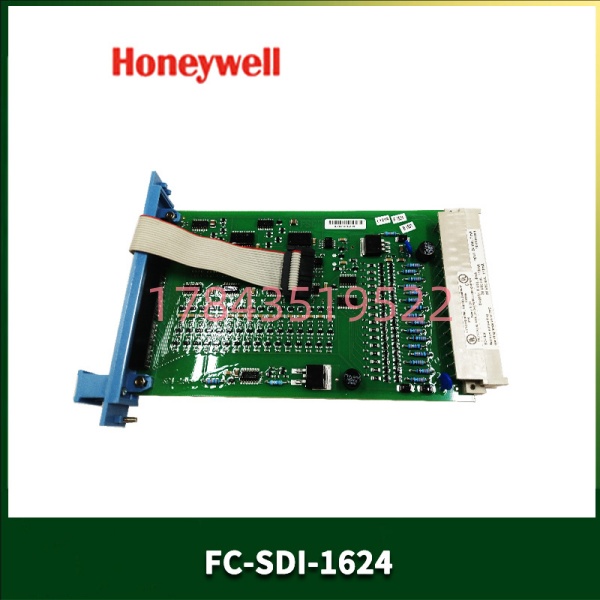

霍尼韦尔 FC-SDI-1624 是安全仪表系统（SIS）专用的 16 通道隔离数字量输入模块，专为高可靠性场景设计。它隶属于霍尼韦尔 FSC（Fail-Safe Control）及 Safety Manager 安全平台，核心用于采集现场紧急停车按钮、限位开关、液位开关、火灾 / 气体探测器等安全关键设备的干接点或 PNP/NPN 信号。模块具备通道级光电隔离、在线自诊断及短路保护功能，符合 IEC 61508 SIL3安全等级标准。每通道独立 LED 状态指示，支持 2 线 / 3 线制传感器接线，确保在石油、化工、核电等严苛工况下，安全信号零误判、零延迟，是保障装置安全联锁动作的核心部件。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道数 | 16 通道，独立隔离 |
| 输入类型 | 干接点 / PNP / NPN 信号 |
| 输入电压 | 24 V DC (20.4–28.8 V DC) |
| 输入阈值 | ON: ≥15 V DC; OFF: ≤5 V DC |
| 输入电流 | 约 3.5–7 mA / 通道 @24V DC |
| 电气隔离 | 光电隔离 ≥2500 V RMS |
| 信号滤波 | 典型 3–10 ms（抗干扰） |
| 保护功能 | 过流、短路、反极性保护 |
| 安全等级 | SIL 3 (IEC 61508) |
| 工作温度 | -20°C ~ +60°C |
| 认证 | CE, TÜV, UL, CSA, FM |
| 安装 | 标准导轨 / 机架安装 (4TE/3U) |
| 状态指示 | 每通道独立 LED + 模块状态灯 |
安装与调试指南
一、安装前准备
- 安全断电：确认系统处于维护模式，切断模块所在机架 24V DC 电源。
- 防静电：佩戴防静电手环，避免静电损坏芯片。
- 核对型号：检查标签为 FC-SDI-1624，确认适配 FSC/Safety Manager 系统。
二、硬件安装
- 将模块对准机架插槽，平稳推入直至卡扣锁紧。
- 固定模块安装螺丝，确保牢固无晃动。
三、接线规范
- 电源：接入 24V DC，确保正负极正确。
- 信号：
- 干接点：一端接信号端子，另一端接 0V（公共端）。
- 有源传感器（PNP）：信号线接输入端子，负极接 0V。
- 接地：屏蔽线单端接地，远离动力电缆，减少干扰。
四、上电调试
- 检查接线无误后，恢复 24V DC 供电。
- 观察指示灯：
- PWR（绿） 常亮：供电正常。
- 通道 LED（绿）：亮 = 信号 ON，灭 = 信号 OFF。
- FAULT（红）：常亮 = 模块故障 / 诊断报警。
- 系统组态：在控制软件中扫描硬件，确认模块在线。配置通道类型（DI / 安全 DI）、滤波时间及故障响应逻辑。
- 功能测试：模拟现场信号通断，检查系统状态采集是否准确、联锁逻辑是否正常触发。
常见问题解答 (FAQ)
Q1: FC-SDI-1624 与 SDI-1624 有何区别？A: FC-SDI-1624 是 SDI-1624 的升级 /conformal coating（三防漆）版本，具备更强的防潮、防腐蚀能力，适用于更恶劣的工业环境，功能完全兼容。Q2: 模块支持热插拔吗？A: 不支持。必须在完全断电状态下安装 / 拆卸。带电操作会导致模块烧毁、系统通讯中断，甚至触发安全联锁误动作。Q3: 某通道指示灯不亮，如何排查？A: 按以下步骤检查：
- 现场设备：确认传感器 / 开关正常，接线无松动、短路。
- 电压测量：用万用表测输入端子电压，判断是否为 ON（≥15V）或 OFF（≤5V）状态。
- 模块诊断：通过系统软件查看该通道诊断日志，确认是否为断线、过流等故障。
- 交叉测试：将信号接到其他正常通道，判断是模块通道损坏还是外部线路问题。Q4: 此模块可以用在罗克韦尔系统吗？A: 不可以。FC- 是霍尼韦尔专用安全模块，仅兼容 FSC、Safety Manager、Experion PKS 系统。与罗克韦尔（Allen-Bradley）的 PLC 系统（如 ControlLogix）硬件、协议均不兼容。Q5: 质保多久？售后如何？A: 12 个月质保（自发货日起）。
- 质保范围：非人为硬件故障、诊断异常。
- 非质保范围：静电击穿、接线错误、进水、带电插拔、超温 / 压使用。
