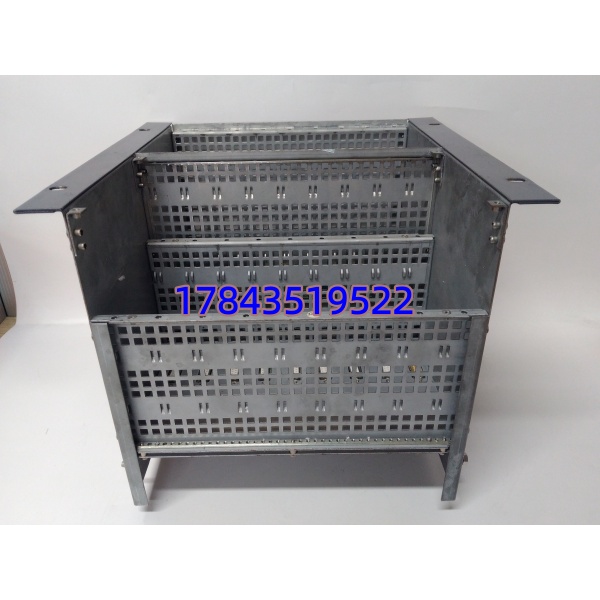

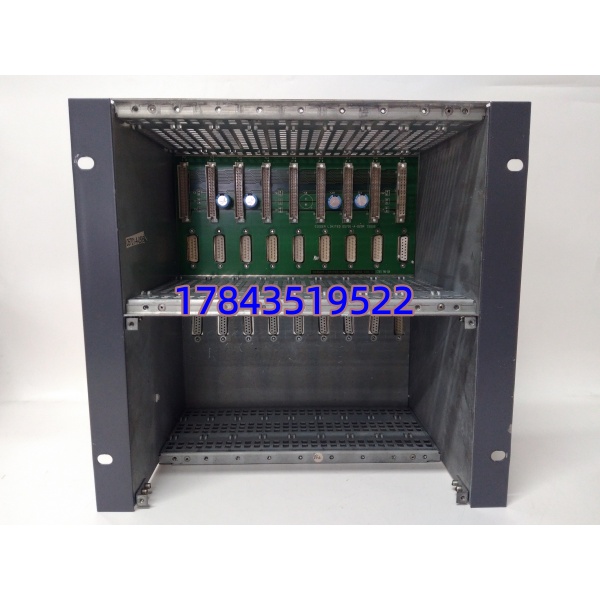

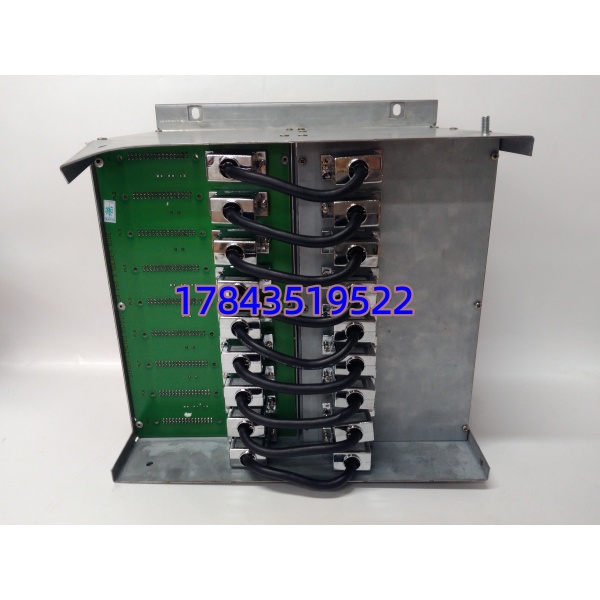

Honeywell 05701-A-0502 | System 57 半长机架总成

• 描述

关键技术规格

Honeywell05701-A-0502

安装与接线指南

阶段一：准备工作（15 分钟）

⚠️ 安全第一：

1. 规划机柜安装位置，预留上下散热空间（≥10cm）
2. 断开系统总电源（含 UPS），等待 5 分钟放电
3. 佩戴防静电手环，在防静电垫上操作

工具准备：

• 十字螺丝刀（PH2）、水平仪、万用表、扎带、标签纸

备份工作：

• 拍照记录旧机架接线布局、各卡槽位对应通道
• 导出系统配置参数，存档备查

阶段二：拆卸旧机架（20 分钟）

1. 松开机架前后接线端子螺丝，逐根标记并拆卸线缆
2. 拔出所有控制卡 / 接口卡（按顺序摆放，避免混淆）
3. 松开机柜固定螺丝，垂直取出旧机架
4. 清理机柜安装位，检查接地是否良好（接地电阻 < 0.5Ω）

⚠️ 注意：旧机架含配置标签，拍照留存后再清理

阶段三：安装新机架（25 分钟）

1. 核对新机架型号为 05701-A-0502，检查外观无变形、配件齐全
2. 机柜固定：
   • 对准 19 英寸安装孔，水平仪校准水平
   • 拧紧固定螺丝（扭矩 1.2N・m），确保牢固无晃动
3. 卡件安装：
   • 按原布局插入控制卡 / 接口卡，垂直按压到位
   • 确认工程卡、DC 输入卡安装在指定槽位（通常为前两位）
4. 接线恢复：
   • 24V DC：L + 接正极，M 接负极，接地端可靠接地
   • 信号线：按标签对应通道接入，屏蔽层单端接地
   • 端子螺丝扭矩 0.8N・m，扎带整理线缆，避免遮挡散热口

自检清单：

• 机架水平固定牢固
• 所有卡件插入到位、卡槽匹配
• 接线极性正确、屏蔽接地规范
• 散热空间充足、线缆整理整齐

阶段四：上电测试（20 分钟）

上电前检查：

• 测量电源电压 24V DC±10%，无短路（L + 与 M 间 > 10kΩ）
• 核对各卡件 DIP 开关配置，与原系统一致

上电步骤：

1. 先给机架上电，观察各卡件指示灯状态
   • 绿灯常亮（PWR）：电源正常
   • 黄灯闪烁（COM）：通讯正常
   • 红灯常亮（ERR）：故障需排查
2. 连接系统软件，扫描网络确认所有通道在线
3. 读取各卡件参数，核对配置与原系统一致
4. 功能测试：
   • 模拟各通道气体浓度信号，检查显示与报警正常
   • 测试继电器输出、远程复位、报警抑制功能
   • 连续运行 30 分钟，观察温升与稳定性

最终确认：系统无报警、所有通道正常工作，记录更换信息至维护日志

⚠️ 通道离线优先查：卡件插紧度、DIP 配置、接线极性、电源负载能力

Honeywell05701-A-0502

常见问题解答 (FAQ)

Q1：05701-A-0502 和 05701-A-0501/0511 有什么区别？

A：三者均为 System 57 机架总成，核心差异在尺寸与接线方式：

• 05701-A-0502：半长 19 英寸 ×6U 高，前置接线，适配 8 通道
• 05701-A-0501：全长 19 英寸 ×6U 高，前置接线，适配 16 通道
• 05701-A-0511：全长 19 英寸 ×3U 高，后置接线，适配 16 通道不能直接替换，需根据机柜空间、接线习惯、通道数量选型。

Q2：这个机架停产了吗？能买到全新原装的吗？

A：05701-A-0502 已随 System 57 系统正式停产（EOL），原厂无新货供应。市场上全新原装（New Surplus）来自授权渠道库存，数量有限。我们提供全新原装现货，可提供原厂装箱单、序列号查询、质检报告，拒绝翻新件。

Q3：机架更换后部分通道无信号，是什么原因？

A：常见 3 类原因，按优先级排查：

1. 卡件接触不良：卡件未插紧，或背板连接器氧化 / 弯曲
2. 接线错误：信号线接错通道、极性接反，或屏蔽层接地异常
3. 电源负载不足：新机架挂载卡件过多，24V 电源功耗超限

真实案例：曾遇工程师更换后 3 个通道无信号，排查发现对应卡槽背板针脚轻微弯曲，校正后恢复正常。

Q4：05701-A-0502 适配哪些气体检测卡件？

A：兼容霍尼韦尔 System 57 系列全类型单通道卡件：

• 模拟量输入卡：05701-A-0301（4-20mA）、05701-A-0302（催化传感器）
• 接口卡：05701-A-0326（单通道 FIC）、05701-A-0329（三通道 DPCO）
• 继电器卡：05701-A-0330（高完整性继电器卡）适配性强，可灵活组合构建 8 通道气体检测系统。

Q5：质保期多久？出问题怎么处理？

A：我们提供12 个月质保（自发货日起），质保范围为机架硬件故障（非人为损坏）。人为损坏（摔落、进水、静电击穿）、超规格使用不在质保内。

售后流程：

1. 联系我们，提供故障照片 / 视频
2. 远程协助诊断，指导排查卡件 / 接线问题
3. 确认硬件故障：1 年内免费换新或维修，承担往返运费

质量透明化检测流程

1. 入库验收检测
   • 来源追溯：核验原厂装箱单、海关报关单，确认正品渠道
   • 外观检查：机架无变形、无划痕、无锈蚀，配件齐全（工程卡 / 电源卡 / 线缆）
   • 背板检查：连接器针脚无弯曲、无氧化，接触良好
   • 附件核对：说明书、出厂合格证、钥匙套件齐全
2. 上机功能测试
   • 测试环境：霍尼韦尔 System 57 专用测试机柜，搭载 8 通道模拟卡件
   • 测试内容：通电自检（所有卡件指示灯正常）、24 小时连续负载运行（机架温升正常 < 35°C）、全通道信号通讯测试（无丢包、无延迟）、电源稳定性测试（电压波动 ±10% 时正常工作）
   • 测试记录：生成详细测试报告，附运行日志截图
3. 电气参数测试
   • 绝缘电阻：500V 摇表测试，绝缘电阻 > 20MΩ
   • 接地连续性：接地电阻 < 0.5Ω
   • 耐压测试：1000V DC 耐压 60 秒，无击穿泄漏
   • 电源负载：满负载（8 卡件）运行，功耗稳定无异常
4. 配置与兼容性验证
   • 核对工程卡、DC 输入卡固件版本，与 System 57 系统兼容
   • 测试各卡槽位适配性，所有卡件可正常识别与通讯
   • 备份机架配置照片，存档备查
5. 最终质检包装
   • 质检员签字确认，贴 QC 合格标签（含日期）
   • 气泡膜包裹机架，防潮袋密封，加厚纸箱包装
   • 附质检报告复印件、配件清单，随货发出
