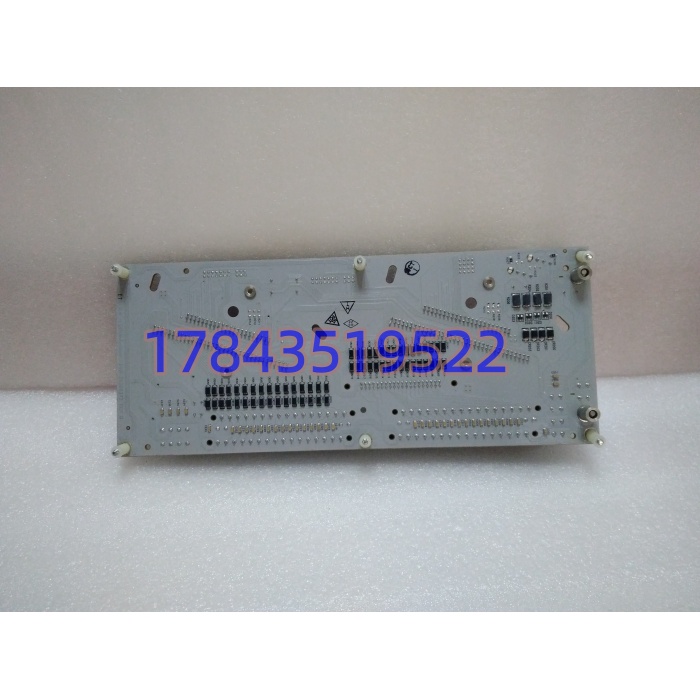

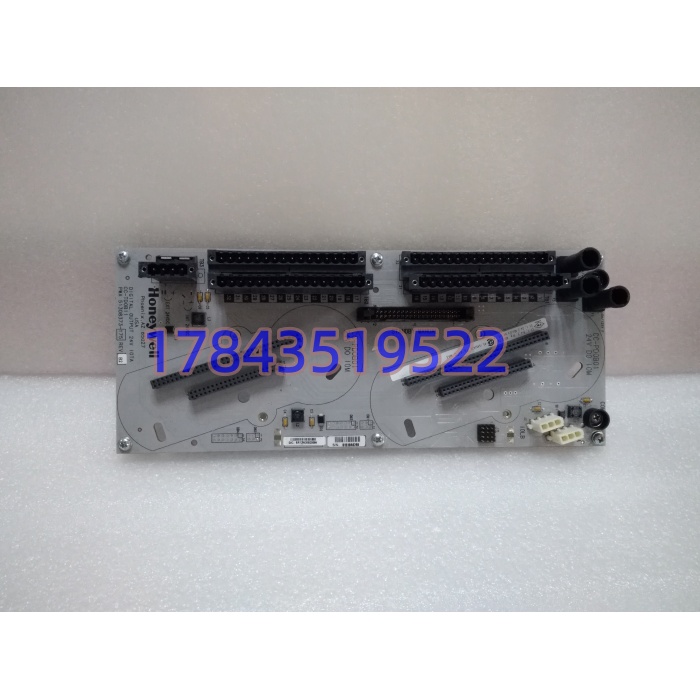

Honeywell CC-TDOB11 (51308373-175) | C300 16 路继电器数字输出端子底座

描述

关键技术规格

产品深度介绍

CC-TDOB11（51308373-175）是霍尼韦尔 C300 系统配套继电器 DO 专用端子底座，必须搭配 CC-PDOB01 数字输出卡使用，单底座集成 16 路独立继电器接线回路。广泛用于化工、火电、水处理 DCS，负责风机、水泵、电磁阀、联锁跳闸回路的无源触点驱动，分隔 DCS 内部控制电源与现场大功率负载回路。

底座每一路输出都配置独立保险与熔断告警灯，现场线路短路只会断开对应通道，不会造成整块底座或 DO 卡烧毁，大幅降低停机范围。负载回路与 DCS 背板总线完全电气隔离，现场电机、接触器的反向电动势不会窜入控制系统损坏卡件。存量装置技改经常出现底座端子烧蚀、保险座老化故障，该型号原厂货源稳定，机架槽位尺寸通用，更换无需改动机柜开孔与电缆布线，仅核对端子回路编号即可接线投用，缩短联锁回路检修时长，适配 24 小时连续生产工况。

常见问题解答

1. 老哥，CC-TDOB11 底座能带电插拔更换吗？答：不建议带电拆卸底座。底座连接全部现场联锁负载，带电拔开背板对接金手指会瞬间断开全部 16 路继电器触点，风机、进料阀、跳闸回路同时失电，极易触发装置联锁停机。更换前先切断底座外部 24V 现场电源，再拔出上方 CC-PDOB01 卡件，全程佩戴防静电手环。我见过电厂电工带电拆底座，锅炉引风机全停，装置降负荷 3 小时。
2. 旧底座是 CC-TDOB11，换新底座需要重新下装程序吗？答：不需要重新下载控制程序。端子底座仅负责线路转接、无逻辑存储功能，控制参数全部保存在上方 CC-PDOB01 卡件与 C300 控制器内。更换时仅按原有线缆编号一一对应接线，核对每路保险完好，送电后即可正常输出，无需改动 Control Builder 组态。
3. CC-TDOB11 和 CC-TDOB01 能不能直接互换？答：机架尺寸、对接金手指通用，但回路保护结构有区别。TDOB01 无独立单通道保险，底座短路容易连片烧毁；TDOB11 带分路保险和熔断指示灯，现场维护排查故障更便捷。原有 TDOB01 可直接替换为 TDOB11，线缆编号完全对应，无需改线。
4. 怎么确认你们发的是全新原装底座，不是翻新维修件？答：每台底座附带原厂铭牌序列号、出厂合格证；入库使用 Fluke 115C 万用表做通断、绝缘耐压检测，搭配 CC-PDOB01 卡件上机 24 小时带载模拟输出测试，出库附带完整检测报告。翻新底座会提前标注成色，端子烧蚀、保险座更换痕迹绝不混充全新，支持远程视频查看端子、指示灯与对接金手指。
5. 底座和 DO 卡对接不上，是什么常见原因？答：两种高频现场问题：一是底座金手指积灰氧化，用无水酒精擦拭后晾干再对接；二是安装时底座卡扣未完全卡紧，总线接触不良会出现全部 DO 点无输出。更换后务必按压两侧卡扣至完全锁死，观察卡件运行灯常亮再投自动。
6. 现场接触器、电磁阀线圈干扰大，接线有什么避坑要点？答：感性负载线圈两端并联浪涌吸收二极管；现场 24V 负载线缆单独线槽，和仪表模拟量线缆间距≥30 cm；底座接地端子可靠接机柜保护地，接地电阻＜4 Ω，避免反向电动势击穿隔离电路。很多现场未加装浪涌吸收，频繁烧底座通道保险。
7. 质保多久？接线短路烧毁底座是否保修，能远程协助核对回路？答：全新原装底座质保 12 个月，现场线缆短路、错接 380V 高压、人为外力损坏不在质保范围。发货前提供端子回路编号对照表、保险选型建议；上机出现触点不输出、保险频繁熔断，可安排 PKS 工程师远程协助排查接线与负载回路故障。
