描述
产品深度介绍

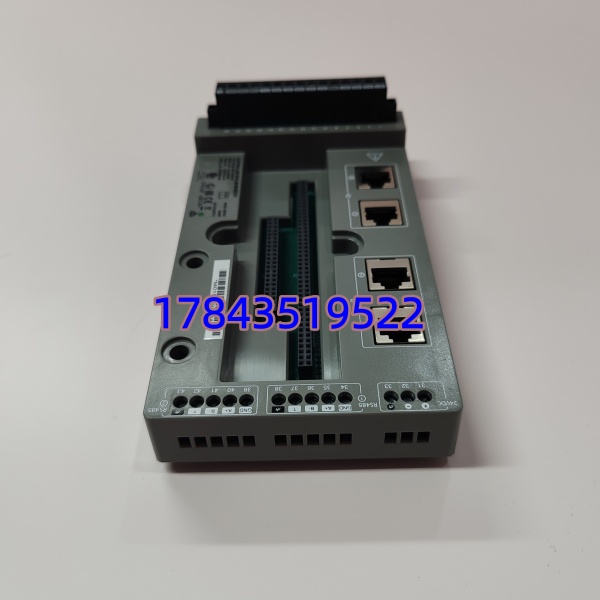

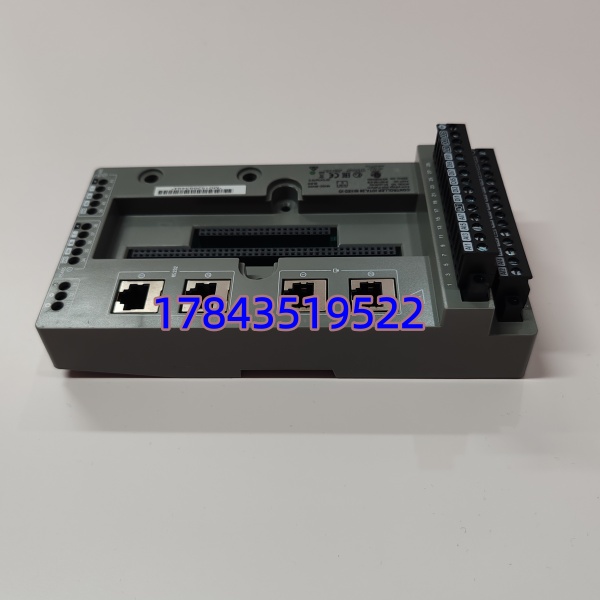

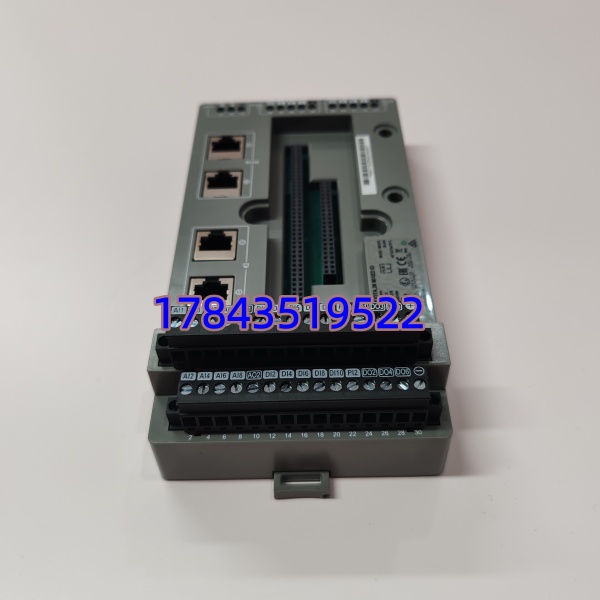

Honeywell SC-UCMX02（51307198-276）是霍尼韦尔 Experion PKS 系统与 ControlEdge RTU 平台的高性能通用控制器，专为石油化工、电力、冶金等流程工业设计。模块集成 28 路混合 I/O，无需单独 I/O 机架即可直连现场传感器与执行器，大幅节省机柜空间与布线成本。
搭载双核处理器，调节回路扫描时间低至 10ms，逻辑扫描 5ms，支持 IEC 61131-3 全语言编程，可处理连续、离散与批处理控制任务。支持 1:1 冗余配置，无扰动切换，满足高可用性工况；双以太网接口适配 Modbus TCP/IP、OPC UA 等协议，兼容多品牌系统集成。
关键技术规格
| 参数项 | 规格 |
|---|---|
| 型号 | SC-UCMX02（51307198-276） |
| 品牌 | Honeywell（霍尼韦尔） |
| 适用系统 | Experion PKS、ControlEdge RTU 2020 |
| 处理器 | 双核，主频未知 |
| 内存 | 256MB DRAM |
| 板载 I/O | 28 路混合（AI×8、AO×4、DI×8、DO×8） |
| 通信接口 | 双以太网（10/100Mbps）、RS-232/485 |
| 支持协议 | Modbus TCP/IP、OPC UA、霍尼韦尔私有协议 |
| 供电 | 24V DC（18–36V），典型功耗 < 2W |
| 工作温度 | -40°C 至 +70°C |
| 外形尺寸 | 220×150×80 mm |
| 重量 | 约 2.0 kg |
技术避坑指南
1. 固件版本不兼容
- 风险：新模块固件过新 / 旧，导致与 PKS 系统通讯中断、冗余切换失败
- 避坑：更换前读取旧模块固件版本；采购时明确版本范围；版本差异时联系供应商刷新固件
- 案例：某化工厂更换模块后系统报通讯超时，排查发现固件从 V4.2 升至 V5.3，协议不兼容，降级后恢复
2. 混合 I/O 接线错误
- 风险：AI/AO/DI/DO 端子混淆，导致信号异常、执行器误动作
- 避坑：拍照留存旧接线；严格对照霍尼韦尔官方接线图；模拟量信号屏蔽层单端接地
- 警示：曾有工程师误将 24V 接入 AI 通道，烧毁模块输入回路，直接报废
3. 冗余配置失效
- 风险：双模块冗余参数配置错误，故障时无法切换，系统停机
- 避坑：按手册设置主从模式；同步程序与时钟；定期测试冗余切换
- 提醒：关键装置必须配置冗余，避免单点故障
4. 静电击穿模块
- 风险：干燥环境静电放电，烧毁 I/O 回路或处理器
- 避坑：全程佩戴防静电手环；模块仅在防静电袋中取出；工作台铺防静电垫
- 教训：现场工程师未做防护，模块通电后冒烟，维修成本超万元
