霍尼韦尔 05701-A-0329 | System57 继电器输出卡 气体检测开关量模块

描述

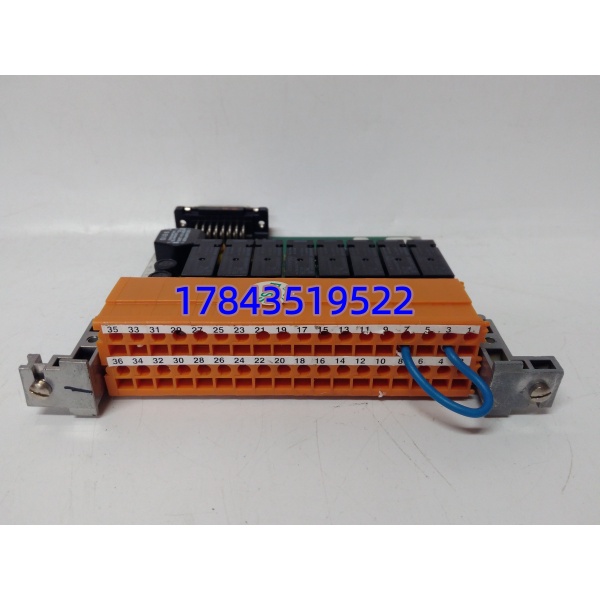

霍尼韦尔05701-A-0329

产品深度介绍

05701-A-0329 是霍尼韦尔 System 57（5704）气体检测系统的专用继电器输出卡，用于将系统内的气体浓度报警、故障状态转化为无源干触点信号，驱动声光报警器、排风扇、阀门、DCS/PLC 干接点输入等外部设备。

卡件自带8 路独立继电器，每路均为常开 / 常闭可配置，支持报警联动、故障隔离、安全联锁。采用 3U 标准机架插槽安装，与 5701 系列所有卡件（0301/0325/0328）完全兼容，广泛用于化工、能源、制药等可燃 / 有毒气体监测系统的报警与联锁控制场景。

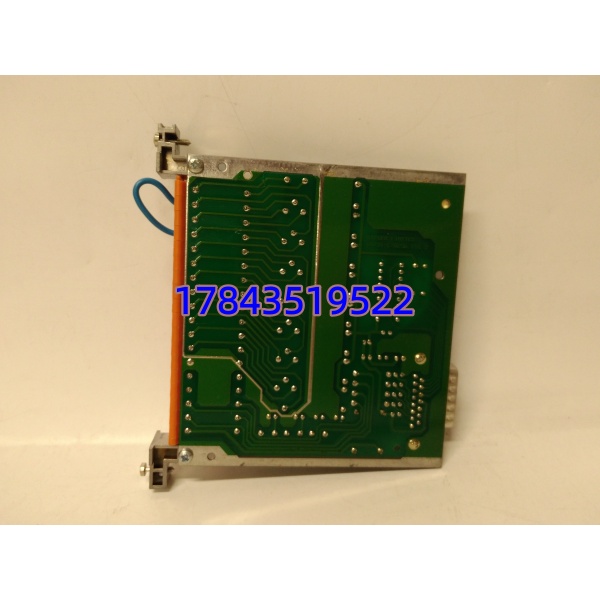

霍尼韦尔05701-A-0329

关键技术规格

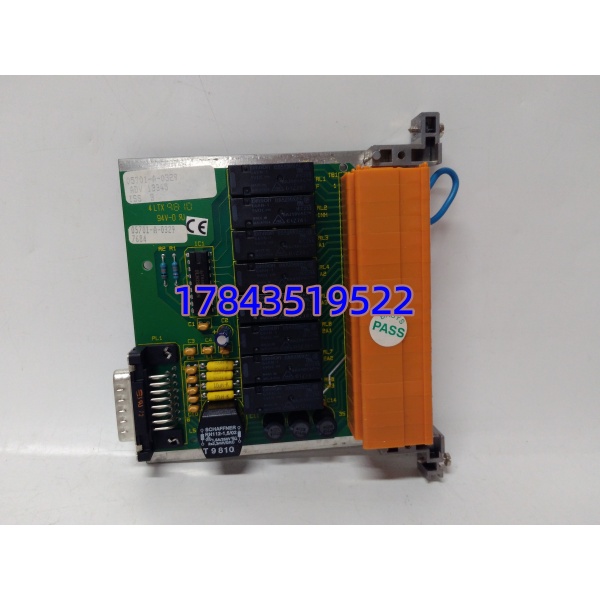

霍尼韦尔05701-A-0329

安装与接线指南

一、准备工作

1. 停机断电：关停气体检测系统，切断机架 24V 总电源，等待 5 分钟释放残余电量。
2. 静电防护：佩戴防静电手环，避免静电击穿继电器驱动芯片。
3. 备份记录：拍照留存旧卡接线、地址拨码、报警逻辑配置。

二、拆卸旧卡

1. 定位插槽：找到机架内的继电器卡（通常紧邻电源卡右侧）。
2. 标记接线：对 8 路继电器的公共端（COM）、常开（NO）、常闭（NC）端子逐一标记。
3. 拆除线缆：松开端子螺丝，有序移除外部报警 / 联锁线路。
4. 拔出卡件：按下上下卡扣，垂直平稳拔出，避免磕碰背板针脚。

三、安装新卡

1. 对位插入：对准插槽，垂直轻推至卡扣 “咔哒” 锁定，确保贴合无倾斜。
2. 复刻配置：按旧卡设置，配置每路继电器的报警触发条件（高 / 低浓度、故障）。
3. 接线规范：
   • 公共端（COM）接外部电源（24V DC 或 220V AC，视负载而定）；
   • 常开（NO）接报警设备正极，常闭（NC）用于故障常亮灯；
   • 线缆采用 1.0–2.5mm² 多股铜芯线，屏蔽层单端接地。
4. 端子锁紧：逐一拧紧螺丝，轻拉线缆确认无松动。

四、上电测试

1. 通电自检：接通 24V 电源，卡件 PWR 灯常亮，无故障报警。
2. 继电器动作：模拟气体高浓度报警，对应通道继电器吸合，触点通断正常。
3. 负载测试：带载（声光报警器 / 阀门）运行 30 分钟，继电器无异常发热、粘连。
4. 记录归档：登记新卡序列号、更换日期、报警逻辑配置，存入维护日志。

常见问题解答（FAQ）

Q1：和 05701-A-0325（电源卡）有什么区别？A：- 0325：电源输入卡，给整个机架供电（24V DC/5A）；

• 0329：继电器输出卡，输出干触点信号，用于报警联动。两者功能完全不同，需搭配使用（机架至少 1 块 0325 + 按需配置 0329）。

Q2：8 路继电器可以同时驱动 220V AC 设备吗？A：可以。每路触点容量5A@250V AC，可直接驱动≤5A 的 220V AC 负载（如声光报警器、小型接触器线圈）；超过 5A 需加中间继电器扩容。

Q3：更换后继电器不动作，怎么排查？A：按顺序排查：

1. 供电：卡件 24V DC 输入正常，PWR 灯亮；
2. 配置：报警逻辑、通道映射与系统一致；
3. 接线：COM/NO/NC 无接反、虚接；
4. 负载：外部设备无短路、过载；
5. 背板：插槽针脚无弯曲、氧化。

Q4：停产了吗？有替代型号吗？A：0329 及整个 5701 系列已全线停产，霍尼韦尔新一代系统（如 Midas、Searchpoint Optima）无直接兼容替代卡。老旧产线优先储备现货，避免停机无备件。

Q5：质保多久？A：12 个月质保（非人为损坏），覆盖出厂硬件缺陷。电源错接、过载、短路、静电损坏不在质保范围，提供远程技术支持。

现场避坑提示

1. 触点过载：严禁单路负载超过 5A，否则会导致继电器触点粘连、烧蚀。
2. 接线错误：COM 端必须接外部电源，NO/NC 接负载，不可接反，否则报警时设备不动作。
3. 静电损坏：干燥季节（湿度 < 40%）必须戴防静电手环，避免静电击穿驱动芯片。
4. 振动松动：振动环境（如压缩机房）需定期巡检端子紧固性，防止虚接导致报警失灵。
