描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 完整物料号 | CC-PAIX01，51405038-275 |
| 适配系统 | Experion C200 控制器机架 |
| 通道数量 | 16 路独立隔离模拟量输入通道 |
| 支持输入信号 | 4–20 mA 电流、0–5 VDC 电压信号 |
| 通道隔离等级 | 单通道电气隔离，抑制变频设备感应干扰 |
| 转换分辨率 | 16 位模数转换，25℃满量程精度 ±0.1% |
| 配套端子板 | 专用 FTA 接线底板，线缆端子螺丝紧固 |
| 背板供电 | 机架 24 VDC 取电，整机功耗≤13 W |
| 故障诊断 | 单通道断线、短路检测，板载对应 LED 告警灯 |
| 热插拔特性 | 支持机架带电热插拔更换 |
| 工作温区 | 0 ℃ ~ +60 ℃ 控制柜标准运行工况 |
| 存储温区 | -40 ℃ ~ +85 ℃，防潮防静电存放 |
| 绝缘耐压 | 500 VAC 通道对地绝缘，绝缘阻值＞10 MΩ |
| 安装规格 | C200 标准全高 I/O 插槽，前后卡分离式设计 |
| MTBF 参考 | ≥ 64,000 小时（原厂实验室标定） |
| 适用行业 | 化工、热电、水处理、油气流程监测 |
产品深度介绍

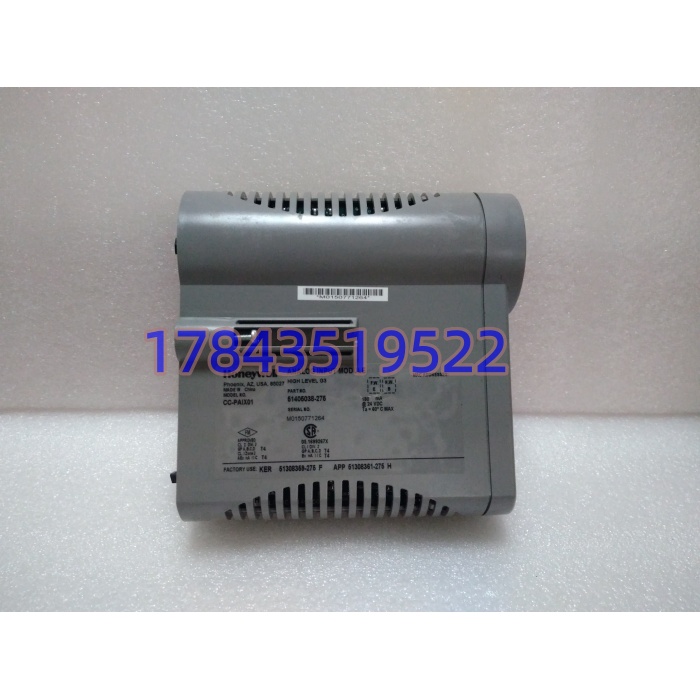

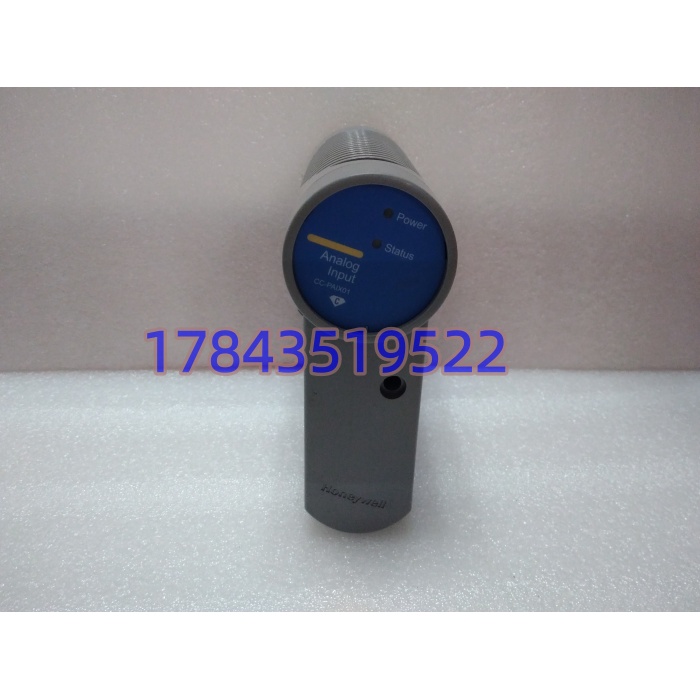

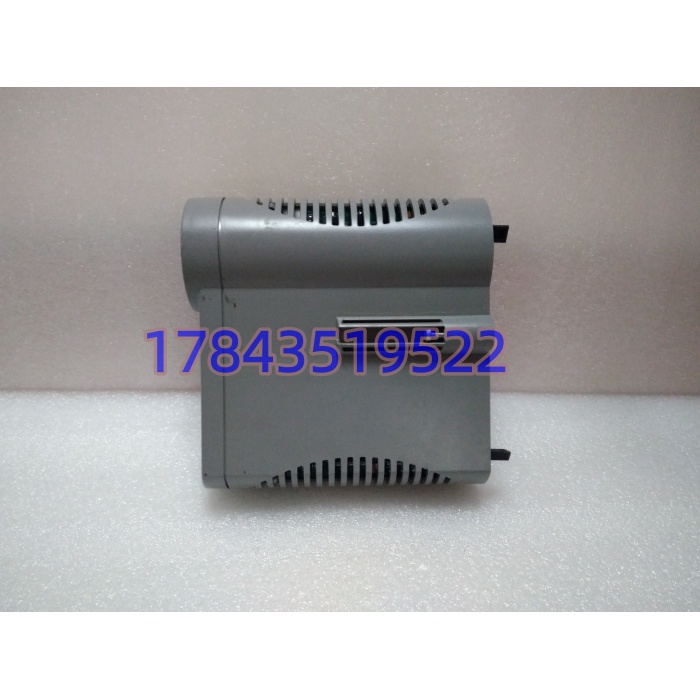

CC-PAIX01（51405038-275）是霍尼韦尔 Experion C200 DCS 标配 16 路隔离 AI 采集卡，主要采集现场压力、液位、流量、温度变送器输出的 4–20mA 标准信号，为闭环调节、超限联锁提供基础工艺数据。采用卡件本体 + 后端 FTA 端子板分体结构，现场线缆全部接入 FTA，更换卡件无需重新拆线，大幅缩短抢修时长。每一路通道独立隔离，单根信号线短路仅对应通道报故障，其余 15 路采集回路不受影响；16 位 ADC 转换保证小量程信号无跳变，板内多级 EMC 滤波适配大功率电机密集的工业机柜。原厂支持机架不停机热插拔，无需整列 I/O 机架断电，满足工厂 7×24 小时连续生产的运维需求。
常见问题解答
- 问：旧卡同为 CC-PAIX01 但后缀物料号不同，51405038-275 能直接替换吗？答：插槽、通讯协议、FTA 端子定义完全通用，硬件直接插拔可用。上机前核对控制器固件版本，低于 R410 会出现通道采集漂移，可提前匹配固件；更换完成后逐通道校验 4mA/20mA 满量程数值。
- 问：单路变送器线缆短路，整张卡会不会直接烧坏报废？答：单通道内置限流保护电路，短路通道点亮故障告警灯，其余通道正常采集。排查并修复短路线缆后，无需重启模块即可自动恢复信号读取。
- 问：这块 AI 卡支持不停机热插拔更换吗，需要做什么防护操作？答：硬件原生支持热插拔，实操建议提前屏蔽该卡关联的高低液位、超压联锁逻辑，避免拔卡瞬间信号丢失触发工艺跳变。
- 问：怎么确认发出的是全新原装，而非翻新维修卡件？答：每块模块带机身序列号与原厂外包装标签，入库检查 PCB 无维修动焊、金手指无氧化磨损。出库搭建完整 C200 测试机架，16 通道全量程 24 小时连续带载测试，附带纸质检测报告，可远程通电视频验货。
- 问：质保周期多久，现场误接高压烧坏通道能否保修？答：标准整机质保 12 个月，仅覆盖原厂元器件自然故障。线缆误接入高压、静电击穿、现场短路造成通道损坏不在质保范围，可提供付费维修；配套远程指导回路校验、通道参数组态。
- 问：4–20mA 变送器线缆最长能敷设多少米？答：取决于变送器输出负载能力，常规两线制变送器负载上限 500 Ω，0.75 mm² 屏蔽线缆每百米电阻约 25 Ω，建议控制在 800 米以内，过长压降会导致测量偏差。
品控检测流程简述
- 入库核验：核对 51405038-275 原厂物料标签、序列号，检查面板无划痕、背板金手指无腐蚀、内部无维修焊点；
- 真机带载测试：搭建 C200 完整测试机架，16 通道接入标准 4–20mA 模拟信号源，连续 24 小时循环采集，记录测量精度与温升；
- 电气检测：500 V 摇表完成通道对地绝缘测试，校验断线 / 短路告警指示灯动作、背板通讯稳定握手；
- 固件归档：读取并记录模块底层固件版本，拍摄背板金手指、FTA 对接接口微距照片留档；
- 出库防护：工业防静电袋真空密封，加厚防震瓦楞纸箱，粘贴 QC 合格防撕标签，随货附带整机测试记录。
