描述
产品深度介绍
Honeywell 8C-PCNT02（51454363-275）是霍尼韦尔 Experion PKS 系统的核心 C300 控制器，属于 Series 8 平台的旗舰处理单元。模块采用保形涂层设计，适配高温、高湿及化学腐蚀等严苛工业环境。
搭载 PowerPC 8270 32 位 RISC 处理器，内置 455MB 内存，支持确定性控制执行环境（CEE），可实现毫秒级控制周期。支持冗余配置，可无缝切换，保障连续生产不中断。作为 DCS 控制节点，可管理最多 1024 个 I/O 通道，兼容系列 8 I/O 模块，广泛应用于电力、化工、油气等流程工业。

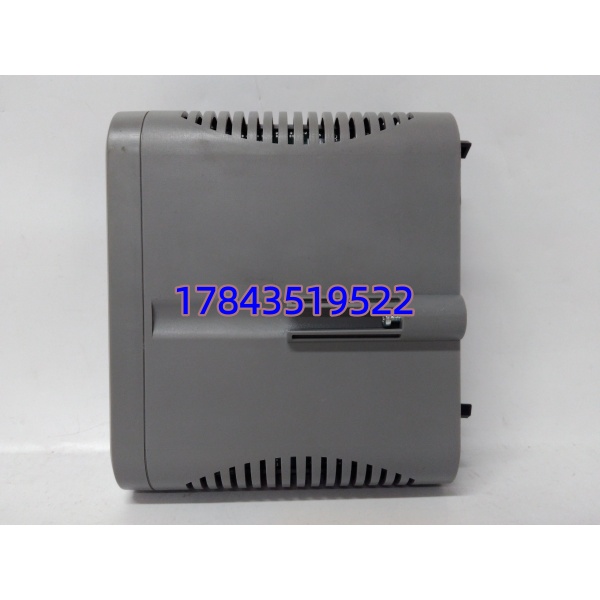

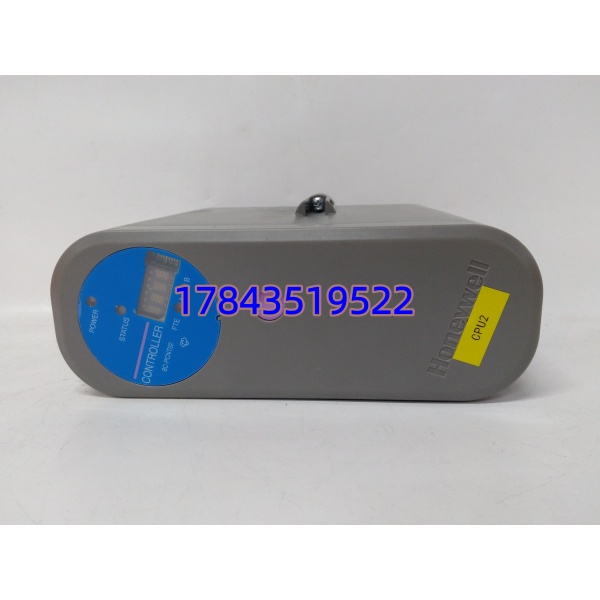

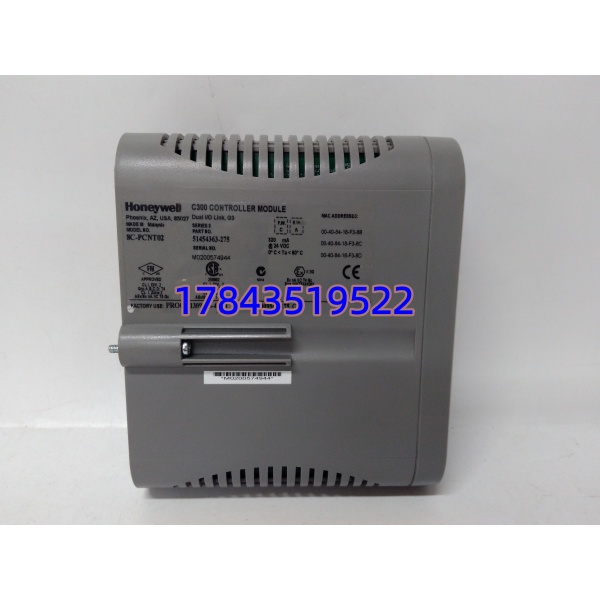

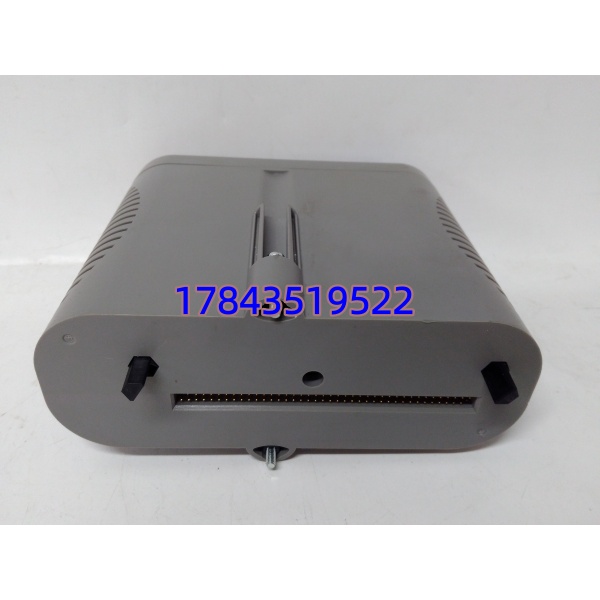

Honeywell 8C-PCNT02 51454363-275
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 物料编号 | 51454363-275 |
| 型号 | 8C-PCNT02 |
| 处理器 | PowerPC 8270（32 位 RISC） |
| 系统内存 | 455 MB（RAM+Flash） |
| 工作电源 | 24V DC ±20% |
| 功耗 | 最大 25W |
| 控制周期 | 最小 10ms（确定性） |
| 冗余支持 | 1:1 冗余，自动切换 |
| 工作温度 | -40℃ ~ +70℃ |
| 防护等级 | IP20（保形涂层） |
| 安装方式 | 垂直安装于 C300 IOTA 底座 |
| 尺寸（长 × 宽 × 高） | 220mm × 150mm × 80mm |
| 重量 | 约 1.2 kg |
Honeywell 8C-PCNT02 51454363-275
安装与接线指南
阶段一：准备工作（约 10 分钟）
⚠️ 安全第一
- 通知生产部门停机计划，切换设备至安全状态。
- 断开控制系统总电源及 UPS 备用电源，静置 5 分钟放电。
- 佩戴防静电手环，在防静电台面操作，避免静电损坏芯片。
工具准备：防静电手环、十字螺丝刀、Fluke 万用表、标签纸、智能手机备份工作：导出系统配置参数；拍照记录旧模块接线、DIP 开关位置及机架布局。
阶段二：拆卸旧模块（约 15 分钟）
- 拔掉模块网络通讯线与电源线，按端口标识贴标区分。
- 松开模块两侧固定螺丝，垂直向外拔出模块，避免拉扯背板连接器。
- 检查背板针脚是否弯曲、氧化或烧蚀，用压缩空气清理插槽灰尘。
- 核对旧模块型号与序列号，留存记录便于追溯。
阶段三：安装新模块（约 20 分钟）
- 拆除新品防静电包装，禁止徒手触碰核心芯片与焊点。
- 对准背板插槽防呆卡扣，垂直平稳推入模块，确保连接器完全咬合。
- 均匀拧紧固定螺丝，控制扭矩适中，防止模块变形。
- 对照照片复原网络线与电源线，确认接口卡扣锁死，线缆无挤压。
- 复刻旧模块 DIP 开关配置（站地址、波特率、终端电阻），确保与系统匹配。
阶段四：上电测试（约 15 分钟）
- 上电前复核接线与配置，确认无短路、虚接问题。
- 接通 24V DC 电源，观察面板 LED：绿灯常亮为正常，红灯闪烁为故障。
- 连接 Experion PKS 软件，扫描网络识别新模块，核对固件版本。
- 下载系统配置，测试 I/O 模块数据采集与指令输出正常，无通讯丢包。
- 空载连续运行 30 分钟，模块温升正常，系统无报警、无离线故障。
Honeywell 8C-PCNT02 51454363-275
常见问题解答（FAQ）
Q1：8C-PCNT02 已停产，有直接替代型号吗？A：有。推荐替代型号为 Honeywell 8C-PCNT03，硬件接口、电气参数、功能完全一致，支持直接原位替换，固件需匹配 Experion PKS 系统版本（≥R410），货源更稳定。
Q2：更换模块后需要重新配置系统吗？A：同型号替换无需重新配置，复刻 DIP 开关设置并下载原配置即可。更换替代型号时，需在软件中识别新模块型号，重新编译工程后下载，操作时长约 30 分钟。
Q3：模块支持热插拔吗？A：不支持。8C-PCNT02 为 Experion PKS 系统核心控制器，更换时必须断电。强行热插拔可能导致背板连接器损坏、模块烧毁或系统失控，需停机维护。
Q4：如何鉴别全新原装与二手翻新模块？A：全新原装模块原厂标签清晰、序列号可在 Honeywell 官网核验，板面无补焊、打磨痕迹，原配防静电袋与说明书齐全。翻新件多存在焊点色差、标签模糊、划痕氧化等问题，采购可要求提供实物实拍与质检报告。
Q5：质保范围包含哪些？A：提供 12 个月质保，覆盖出厂硬件缺陷与非人为自然故障（如电路烧毁、通讯故障）。人为损坏（静电击穿、进水、私拆改装、超温使用）不在质保范围内，可提供远程技术协助排查问题。
