描述
产品深度介绍

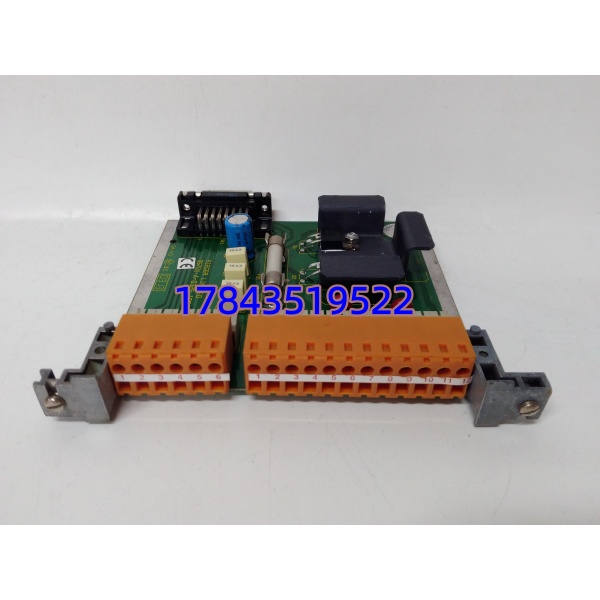

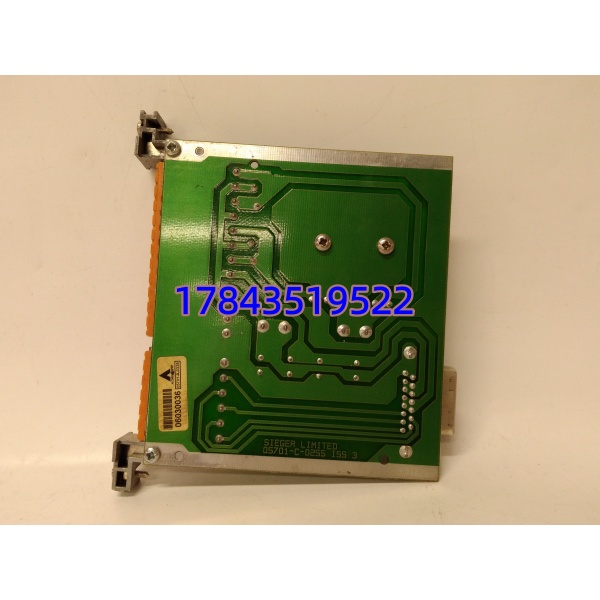

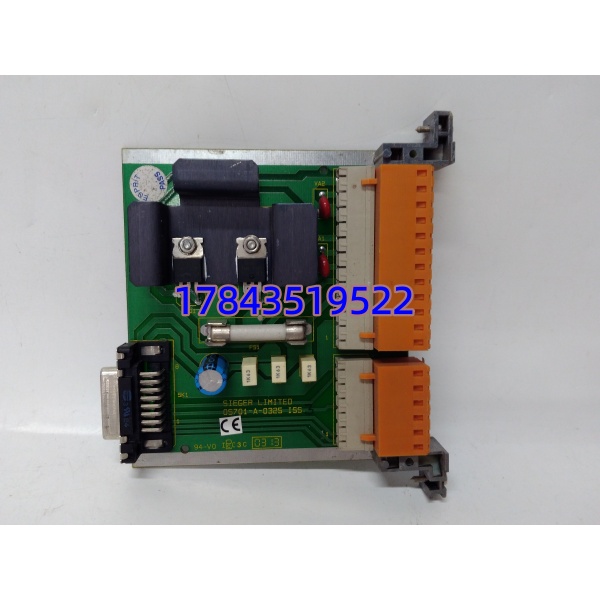

霍尼韦尔 05701-A-0325 是 System 57（5704 系列）气体检测控制系统的专用直流电源输入卡，为整个机架内的工程卡、继电器卡、气体检测卡提供集中供电与电源管理。
模块支持宽电压直流输入（18-30V DC），稳压输出 24V DC/5A，集成 RFI 滤波、反极性保护与短路保护，避免外接电源故障损坏机架内其他卡件。采用 3U 标准机架插槽安装，兼容 5701 系列所有功能卡件，广泛应用于化工、能源、制药等行业的可燃 / 有毒气体监测系统维保场景。
霍尼韦尔
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 原厂型号 | 05701-A-0325 |
| 输入电压 | 18-30V DC（标称 24V DC） |
| 输出电压 | 24V DC（稳压） |
| 输出电流 | 最大 5A |
| 保护功能 | 反极性保护、短路保护、RFI 滤波 |
| 功耗 | 最大 5W |
| 工作温度 | -20℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 外形尺寸 | 100mm × 160mm × 25mm（高 × 宽 × 深） |
| 安装方式 | 57 系统标准 3U 机架插槽安装 |
| 适配系统 | Honeywell System 57 / 5704 气体检测系统 |
霍尼韦尔
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 关停气体检测系统，切断机架总电源与外部 24V 直流供电
- 等待 5 分钟，释放背板电容残余电量，防止静电击穿
- 上锁挂牌，杜绝现场误送电风险
工具准备：防静电手环、绝缘螺丝刀、Fluke 万用表、标签贴纸、手机拍照存档
备份工作：拍摄旧卡件接线端子、插槽位置与机架整体布局，留存供电参数记录。
阶段二：拆卸旧电源卡（15 分钟）
- 打开控制柜门板，定位机架插槽内的 05701-A-0325 电源卡
- 标记外部 24V 输入线、机架供电输出线的端子编号
- 松开端子螺丝，有序拆除所有供电线路
- 按下卡件上下释放卡扣，垂直平稳拔出旧卡件，避免磕碰背板针脚
- 清理插槽粉尘，检查背板针脚无弯曲、无氧化腐蚀
阶段三：安装新电源卡（15 分钟）
- 佩戴防静电手环，取出新卡件，核对型号 05701-A-0325 无误
- 对准机架插槽，垂直轻推至卡扣 “咔哒” 锁定，确保贴合无倾斜
- 按标签恢复接线：外部 24V DC 输入（正 / 负）、机架供电输出端子
- 锁紧所有端子，轻拉线缆确认固定牢固，避免虚接打火
自检清单：
- 卡件型号核对无误
- 供电正负极接线无反接
- 端子全部锁紧，无松动
- 机架固定牢固，卡扣锁死
阶段四：上电测试（20 分钟）
上电前检查：复测外部 24V 供电电压稳定，无短路、错接问题。
上电步骤：
- 先接通外部 24V 电源，观察卡件指示灯：PWR 常亮为供电正常
- 测量卡件输出端电压，稳定在 24V DC±5% 范围内为合格
- 逐一对机架内其他卡件上电，确认所有模块通讯正常、无报警
- 连续空载运行 30 分钟，卡件无异常温升、无故障报警
- 记录新卡件序列号、更换日期与供电参数，归档至维护日志
霍尼韦尔
常见问题解答（FAQ）
Q1：05701-A-0325 的核心作用是什么？可以用普通电源替代吗？A：核心作用是为 57 系统机架提供专用稳压供电 + 保护 + 滤波，不仅是普通电源，还集成反极性、短路保护与 RFI 滤波，防止电源故障损坏机架内精密检测卡件。不可用普通开关电源直接替代，否则易因电压波动或干扰导致气体检测数据漂移、卡件烧毁。
Q2：更换这款电源卡需要重新配置系统参数吗？A：同型号原位替换无需重新配置参数。只需复刻原有接线，通电后输出稳定 24V，机架内所有卡件自动恢复工作，无需修改程序或校准参数。
Q3：该型号停产了吗？有替代型号吗？A：05701-A-0325 及整个 5701 系列已全线停产，霍尼韦尔推出新一代气体检测系统替代。暂无直接兼容的替代卡件，老旧产线优先储备现货备件，避免停机无替换件。
Q4：上电后电源卡指示灯不亮、无输出怎么排查？A：按以下顺序排查：
- 外部输入：测量 24V 输入电压是否正常，正负极是否反接
- 接线端子：检查端子是否虚接、松动，有无氧化腐蚀
- 卡件保护：可能因前级短路触发保护，断电 5 分钟后重试
- 背板插槽：清理插槽灰尘，检查针脚是否弯曲、接触不良
Q5：产品质保周期多久？A：提供 12 个月质保（非人为损坏），覆盖出厂硬件缺陷。电源错接、线路短路、外力磕碰、私自拆焊改造不在质保范围，同步提供远程故障排查与技术支持。
Q6：多块气体检测卡同时工作时，电源容量够吗？A：05701-A-0325 最大输出 5A，单块 5704 催化卡功耗约 0.5A，最多可带动 8 块检测卡。超过 8 块时，建议额外增加电源卡单独供电，避免过载导致电压不稳。
入库质检与出厂检测
- 入库验收：核对原厂标签序列号、合格证；外观全检，无氧化、磕碰、螺丝拆卸痕迹，防静电袋完好。
- 上机实测：使用 57 系统专用测试机架，通电测试输出电压稳定性、保护功能有效性，24 小时空载温升监测，留存测试报表。
- 电气检测：通过绝缘电阻测试、接地连续性测试，保障工业现场用电安全。
- 参数核验：读取输出电压、保护阈值等参数并存档，关键配置拍照备份。
- 成品包装：防静电密封封装，搭配缓冲泡棉与加厚纸箱，粘贴质检合格标签后发货。
现场替换避坑提示
- 正负极反接：卡件虽有反极性保护，但长期反接会加速内部电路老化，更换前务必核对输入电源正负极，避免隐性损坏。
- 过载使用：单块电源卡最多带动 8 块检测卡，超负载会导致电压压降、卡件过热保护，甚至触发系统停机。
- 端子虚接：振动环境下端子易松动，定期巡检端子紧固性，避免接触不良引发供电中断、卡件通讯异常。
- 静电防护不到位：卡件内部集成精密电源芯片，静电耐受度低，干燥季节严禁徒手直接触碰电路板金手指，避免静电击穿。
