描述
关键技术规格
- 通道数量：4 路独立催化传感器输入
- 供电电压：18–32 VDC（典型 24VDC）
- 功耗：典型 8.5 W，最大 12.8 W
- 驱动方式：恒流驱动，90–315 mA（1 mA 步进）
- 最大驱动电压：10 V
- 线路电阻：≤40 Ω（含传感器，200 mA 时）
- 信号范围：15–300 mV（满量程）
- 桥路不平衡：±100 mV（2 V 桥压）
- 保护功能：短路、开路、单珠故障检测
- 尺寸：122 × 52 × 132 mm
- 重量：约 0.14 kg
产品深度介绍

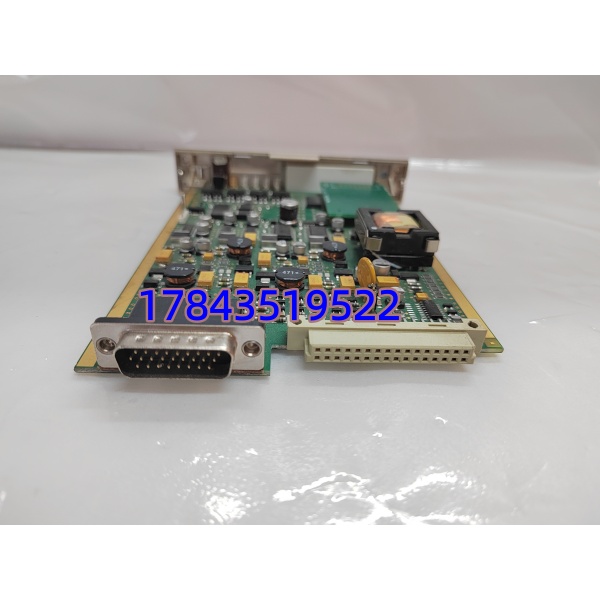

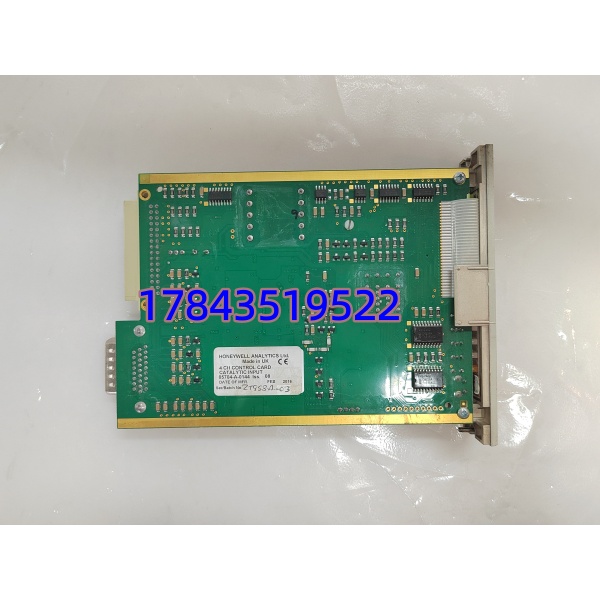

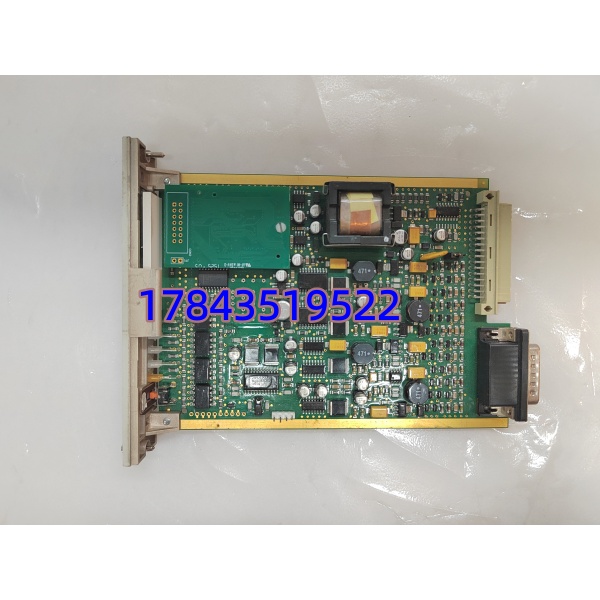

05704-A-0144 是霍尼韦尔专为工业气体检测系统设计的四通道催化输入控制卡，适配 System 57/Zellweger 平台，用于连接催化燃烧式气体传感器。卡件提供稳定恒流驱动，支持电子桥路平衡与增益调节，可精确检测可燃气体浓度。
该控制卡具备高稳定性与故障自诊断能力，每通道独立工作，互不干扰，可检测开路、短路及传感器故障。采用工业级元器件，适应 – 40°C 至 + 85°C 宽温环境，广泛应用于石油化工、油气储运、制药等存在可燃气体风险的场景，保障生产安全。
应用场景与行业案例
工程痛点
工业现场可燃气体泄漏若未及时检测，易引发爆炸、火灾等重大安全事故。传统检测方案通道少、稳定性差、维护复杂，难以满足多点、高精度监测需求。
典型应用场景
- 石油化工 — 炼化装置：监测反应器、精馏塔、储罐区可燃气体浓度，实时预警泄漏风险。
- 油气储运 — 油库 / 加气站：油罐区、卸油区、压缩机房等区域甲烷、乙烷等可燃气体检测。
- 制药行业 — 防爆车间：有机溶剂挥发气体监测，符合防爆与安全生产规范。
- 冶金行业 — 焦化厂：焦炉煤气、氢气等可燃气体检测，防范爆炸与中毒风险。
- 污水处理 — 沼气车间：厌氧池沼气（甲烷）浓度监测，防止聚集引发危险。
真实案例
某大型石化公司炼化车间原气体检测系统采用老旧单通道卡件，故障率高、检测精度低，多次出现误报、漏报情况，存在严重安全隐患。
升级替换为霍尼韦尔 05704-A-0144 四通道控制卡，每块卡件接入 4 路催化传感器，覆盖车间关键泄漏点。安装时严格核对跳线配置，确保供电与信号接线正确，完成调试后连续运行 6 个月无故障，检测精度稳定在 ±1% 以内，及时预警 2 次轻微泄漏，避免安全事故。
质量控制流程
- 入库验收：核对原厂序列号、防伪标签，检查电路板无腐蚀、焊点无虚焊、金手指无划痕，附带合格证。
- 功能测试：在 System 57 测试机架上机，24VDC 供电通电自检，4 通道恒流驱动测试、信号采集校准，24 小时老化测试，生成报告。
- 电气检测：500V 摇表测绝缘电阻（>10MΩ），接地连续性测试，耐压测试无击穿。
- 固件验证：读取固件版本，备份配置参数，确保与原系统兼容。
- 包装出库：防静电袋密封，气泡膜加固，贴 QC 合格标签，可提供测试视频。
