描述
核心功能
- 模拟标准气体浓度
- 内置精密电阻网络，模拟4‑20mA标准信号
- 覆盖常见量程：如 0–100% LEL、0–500ppm CO、0–25% O2
- 用于 零点、25%、50%、75%、100% 多点校准
- 回路故障诊断
- 模拟传感器开路 / 短路，测试卡件报警逻辑
- 验证 4‑20mA 回路接线、端子与卡件输入电路
- 现场快速标定
- 无需气瓶，直接插在 5701 卡件前面板校准口
- 配合卡件按键，一键完成量程标定，缩短停机时间
技术规格
- 信号类型：4‑20mA 模拟电流信号
- 校准精度：±0.25% FS
- 供电：由 5701 卡件供电（无需外接电源）
- 接口：专用 5pin 插头，匹配 5701 前面板校准口
- 材质：工业级阻燃塑料，防尘防潮
- 尺寸 / 重量：钥匙扣大小，便携易带
适用设备

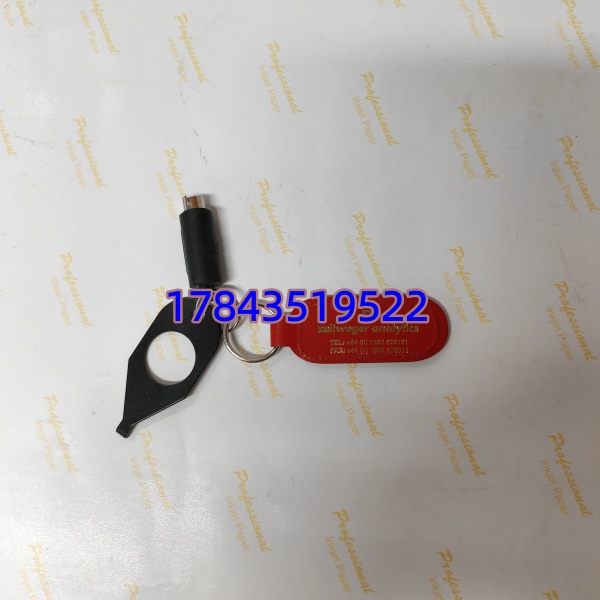

- 直接适配：5701 单通道气体控制卡（05701‑A‑0550 为其专用校准钥匙）
- 系统兼容：System 57 机架（5701/5704 卡件通用）
- 传感器类型：催化燃烧（LEL）、电化学（有毒气体）、红外（CO2）等 4‑20mA 输出传感器
使用方法
- 准备：将 5701 卡件切至 “校准模式”，记录当前读数
- 插入：将 05701‑A‑0550 插头插入卡件前面板校准口
- 标定：
- 短按：零点校准（4mA）
- 长按：满量程校准（20mA）
- 卡件自动保存参数，显示 “Cal OK” 即完成
常见问题与避坑
- 插错口：只能插 5701 前面板CAL口，不可插通讯口或传感器口
- 版本不匹配：仅适配 System 57 固件 V4.x–V6.x；旧固件需先升级
- 接触不良：插拔前清洁插头与接口，避免油污 / 粉尘导致校准失败
- 不可替代：此为原厂专用校准件，不可用普通电阻或自制插头替代，否则精度失控
