描述
品深度介绍

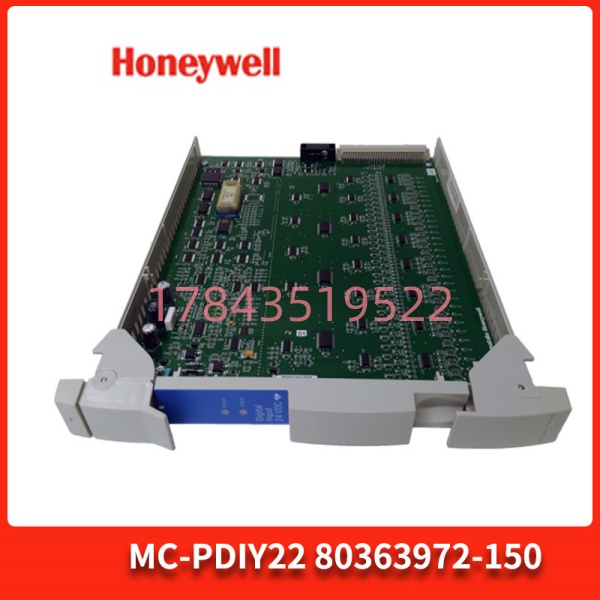

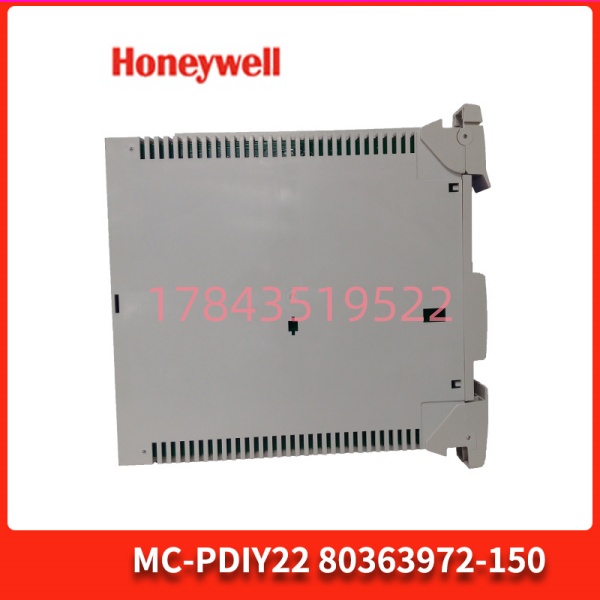

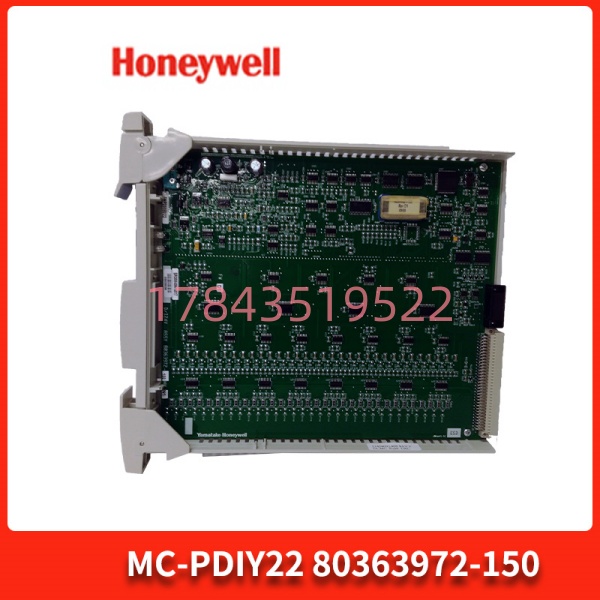

霍尼韦尔 MC-PDIY22 (80363972-150) 是面向 FSC、TPS 及 TDC 3000 控制系统的高性能数字量输入模块，负责将现场干接点、接近开关等 24V DC 数字信号转换为系统可识别数据，广泛应用于石化、电力、化工等流程工业的状态监测与安全联锁场景。模块采用全通道电气隔离与三防涂层设计，适应高温、高湿、高粉尘等恶劣工况。32 路高密度输入配置，支持多级信号滤波，可有效抑制干扰，确保信号采集稳定可靠，是老旧 DCS 系统维护、扩容与备件替换的核心组件。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | MC-PDIY22 / 80363972-150 |
| 输入通道 | 32 路独立数字量输入 |
| 输入电压 | 24V DC (10–30V DC 兼容) |
| 输入类型 | 干接点 / 有源 24V 湿接点 |
| 电气隔离 | 通道 – 系统间 1500V AC |
| 信号滤波 | 1ms / 10ms / 100ms 多档可调 |
| 供电电源 | 24V DC，典型 100mA |
| 工作温度 | -40°C ~ +85°C |
| 防护处理 | 全板三防涂层 (Conformal Coating) |
| 适用系统 | FSC、TPS、TDC 2000/3000 |
| 物理尺寸 | 170 mm × 120 mm × 40 mm |
| 重量 | 约 0.51 kg |
安装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全第一
- 申请系统停机，确认回路断电、无电压输出
- 断开机架 24V DC 供电及 UPS 后备电源
- 等待 5 分钟，待回路电容完全放电
- 全程佩戴防静电手环，在防静电垫操作
工具准备
- 十字螺丝刀、防静电手环、万用表
- 标签纸、记号笔、手机（拍照记录）
备份工作
- 拍照记录旧模块通道接线、指示灯状态
- 记录滤波时间、地址等系统组态参数
- 导出 I/O 配置与诊断日志，留存备份
阶段二：拆卸旧模块（预计 8 分钟）
- 标记并断开所有现场输入线缆，做好线号标签
- 松开模块固定螺丝，按压 DIN 导轨卡扣
- 垂直平稳拔出模块，避免磕碰背板连接器
- 检查背板针脚有无变形、氧化，压缩空气除尘
阶段三：安装新模块（预计 12 分钟）
- 拆封新模块，核对型号 MC-PDIY22 (80363972-150)
- 按原模块组态，设置滤波时间等 DIP 开关
- 对准背板连接器，垂直推入至 “咔哒” 锁定
- 按标签逐根复原输入线缆，区分公共端与信号端
- 紧固固定螺丝，检查模块水平、接触良好
阶段四：上电测试（预计 15 分钟）
- 检查接线无误，测量 24V DC 供电在额定范围
- 逐级上电，观察模块 RUN 灯绿色常亮为正常
- 用信号源或短接方式，逐通道测试输入响应
- 连接系统软件，核对通道状态、数据采集正常
- 连续运行 30 分钟无报警、无误触发，完成验收
常见问题解答 (FAQ)
Q1: MC-PDIY22 支持热插拔吗？A: 不支持。该模块为非热插拔设计，必须在完全断电状态下更换。强行带电插拔会导致模块烧毁、背板短路，甚至引发系统误动作或安全联锁误触发。
Q2: 32 个通道是共地还是隔离？A: 采用分组隔离（非每通道独立），通道与系统侧 1500V 电气隔离，可有效阻断现场地电位差与干扰，提升信号稳定性，适合工业复杂现场环境。
Q3: 可以接接近开关、光电传感器吗？A: 可以。支持干接点（无源开关）与有源湿接点（24V DC 传感器）。接线时注意极性：信号端接传感器输出，公共端接 24V DC 负极或系统地。
Q4: 与 MC-PDIY11 有什么区别？A: 主要差异：
- MC-PDIY22：32 通道，24V DC，隔离型，适用于 FSC/TPS
- MC-PDIY11：16 通道，非隔离，早期 TDC 系统用不能直接互换，需按通道数、系统型号与隔离需求选择。
Q5: 信号经常误触发，怎么解决？A: 常见原因与处理：
- 干扰过大：将滤波时间调至 10ms 或 100ms
- 接线不良：检查端子紧固、屏蔽层单端接地
- 电压偏低：测量现场电压，确保 ≥10V DC
- 线路过长：缩短布线或增加信号中继
Q6: 质保多久？售后如何处理？A: 提供 12 个月质保（自发货起）。质保覆盖非人为硬件故障。售后流程：
- 提供故障现象、指示灯状态、测试记录
- 技术支持远程诊断与参数排查
- 属质保范围，免费更换或维修人为损坏（静电、进水、错接）不在质保内。
Q7: 这个型号停产了吗？还能买到原装吗？A: 已正式停产，市场以全新原装库存（New Surplus）为主。
