描述
产品深度介绍

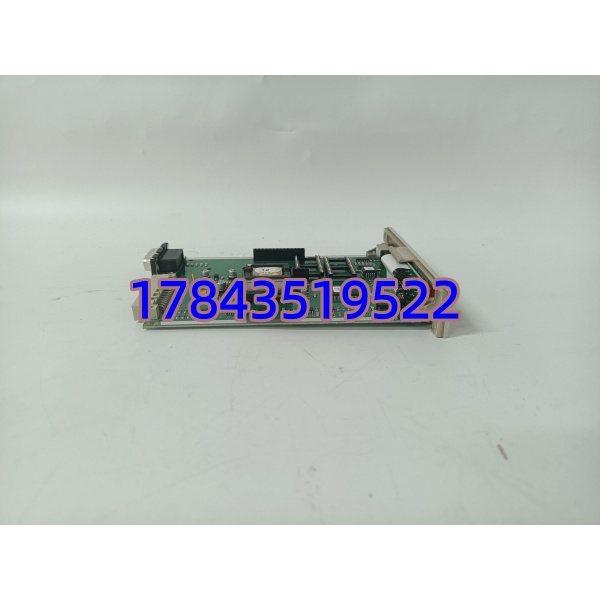

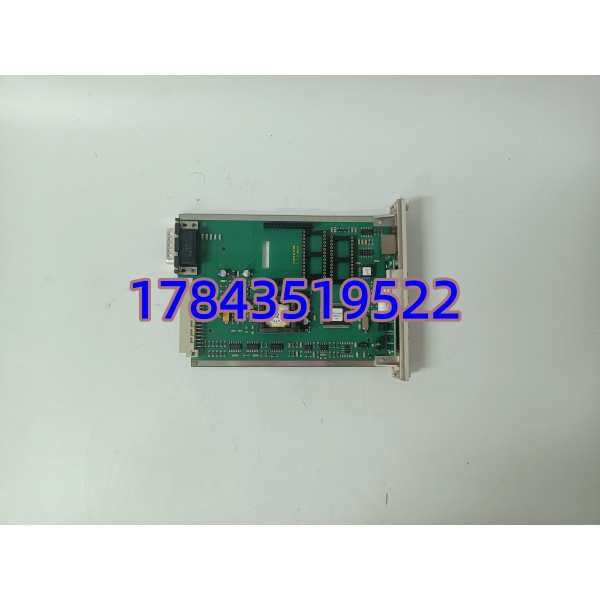

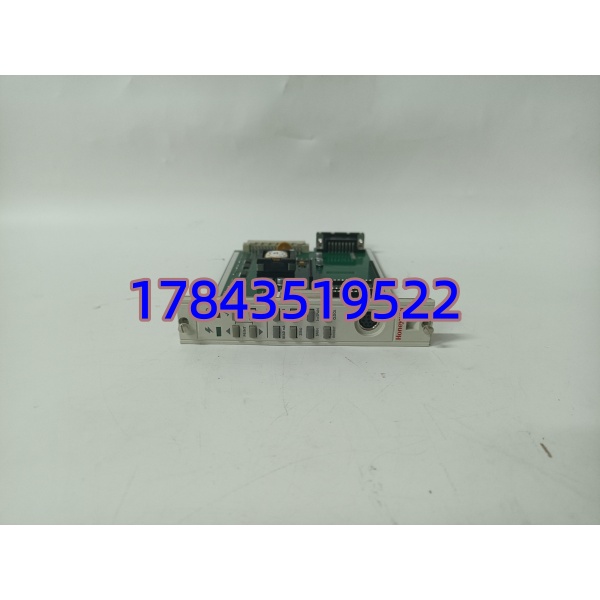

05701-A-0361 是霍尼韦尔 System 57 老式 DCS 机柜专属工程调试卡，整卡单槽插入控制柜背板机架，是现场工程师对整套系统做维护、修改的唯一硬件接口。板卡前置标准 RS232 串口，可直连笔记本电脑或串口打印机，完成回路报警阈值、变送器量程、PID 调节参数读写、故障事件日志导出打印；卡身配套专用机械密钥，插入后才能解锁参数修改、回路强制、设备校准等高权限操作，无密钥仅支持只读查看，规避无关人员误改工艺参数引发生产事故。板载独立运算存储电路，不占用系统主控算力，可缓存 72 小时设备故障记录；PCB 喷涂工业三防涂层，耐受电厂、化工控制室粉尘、温差与变频器电磁干扰，是存量 System 57 装置检修、年度校验必备替换备件。
关键技术规格
| 参数项目 | 参数详情 |
|---|---|
| 完整型号 | 05701-A-0361 工程调试卡 |
| 适配系统 | Honeywell System 57 过程控制机柜 |
| 通讯接口 | 面板 DB9 RS232 串口，波特率 1200~19200bps 可调 |
| 权限控制 | 配套专用机械密钥，分只读 / 读写两级操作权限 |
| 缓存存储 | 本地缓存 72 小时回路故障、超限报警事件记录 |
| 支持功能 | PID 参数整定、变送器校准、报警阈值修改、故障日志打印、硬件诊断 |
| 机械规格 | 标准单槽欧卡机架，整机净重 0.55 kg |
| 供电规格 | 机架背板 24V DC，整机稳态功耗≤5 W |
| 状态指示 | PWR 电源、COM 通讯、KEY 密钥识别三路 LED 指示灯 |
| 运行温区 | -20 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃，无冷凝环境 |
| 配套外设 | 串口调试电脑、针式串口打印机 |
应用场景与行业案例
工程痛点描述
国内大量炼油、自备电厂、化工园区仍在服役 System 57 老旧控制系统，05701-A-0361 调试卡老化失效后，现场无法修改工艺参数、读取故障记录，装置回路漂移、设备故障只能依靠人工现场巡检，年度校验、回路优化工作完全停滞。原厂硬件早已停产，海外调货周期超 4 个月，长期无调试手段会导致工艺指标失控，存在超温超压联锁失效安全隐患；市面拆机件密钥识别电路老化，经常出现权限解锁失败、串口通讯断连。
典型应用场景
- 石油炼化厂 – 精馏、加氢装置 System 57 控制柜定期修改塔顶塔底温度 PID 参数，导出超限报警日志，校验温度、压力变送器量程。
- 自备火力电厂 – 锅炉辅机控制机柜引风机、循环水泵调节回路参数整定，轴承温度故障记录导出，排查设备早期异常。
- 精细化工车间 – 反应釜批次温控系统批次生产前修改恒温区间、报警阈值，留存完整工艺日志满足 GMP 审计追溯。
- 市政污水处理厂 – 曝气、加药 SCADA 控制柜溶解氧调节回路优化，泵组故障历史记录打印，定位设备频繁启停根源。
真实使用案例
某华北炼化厂两套精馏装置共用一块 05701-A-0361 调试卡，原卡串口通讯芯片损坏，无法导出故障日志、修改回路参数，精馏塔温度持续漂移，人工巡检工作量翻倍。原厂反馈无现货，海外调货周期 20 周。我方库存全新原装调试卡，完成串口通讯、密钥权限全功能测试后当日发出，48 小时送达厂区。仪表工程师断电替换卡件，插入配套密钥，RS232 串口连接笔记本，半小时完成全部精馏回路 PID 参数重新整定，完整导出近 30 天超限报警记录，装置温度控制曲线恢复平稳。后续该厂采购 2 块作为两套精馏装置备用调试卡。
核心卖点与差异化
- 两级密钥权限管控，无密钥仅只读，杜绝现场人员误修改工艺联锁参数，降低误操作停机风险。
- 本地缓存 72 小时故障日志，无需上位机即可独立打印报警记录，方便设备故障溯源、工厂审计存档。
- 全档位 RS232 波特率自适应，兼容老式串口笔记本与针式日志打印机，适配老旧厂区运维设备。
- 出厂 24 小时满载通讯老化测试，完整记录串口读写、密钥识别、日志存储全功能检测数据，可提供纸质检测报告用于工厂运维审计存档。
- 现货库存充足，对比原厂 16~22 周订货周期，国内化工、电厂厂区最快 48 小时送达，保障装置年度校验、回路优化工作正常开展。
- 提供 12 个月完整质保，出厂串口通讯、密钥识别、存储回路硬件故障免费换新，远程协助串口通讯配置、参数读写操作指导。
