描述
产品详情
・型号：05701-A-0302・品牌：Honeywell・系列：火焰信号放大器系列
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 型号 | 05701-A-0302 |
| 适用探头 | Honeywell 紫外火焰光电管探头 |
| 供电电压 | AC110V / AC220V（以本体标签为准） |
| 信号处理 | 火焰信号滤波、幅值甄别，抑制炉膛火光干扰 |
| 输出方式 | 无源继电器触点输出（火焰存在 / 熄火） |
| 响应时间 | 熄火响应毫秒级，满足燃烧安全规范 |
| 环境温度 | 0℃ ~ +60℃ |
| 安装方式 | 控制柜 DIN 导轨安装 |
| 防护等级 | IP20，仅限柜内使用 |
| 抗干扰设计 | 内置电磁滤波，降低变频器、点火器干扰 |
| 执行规范 | 符合工业燃烧安全联锁标准 |
| 典型配套系统 | 锅炉燃烧安全管理系统、焚烧炉 BMS 系统 |
产品介绍

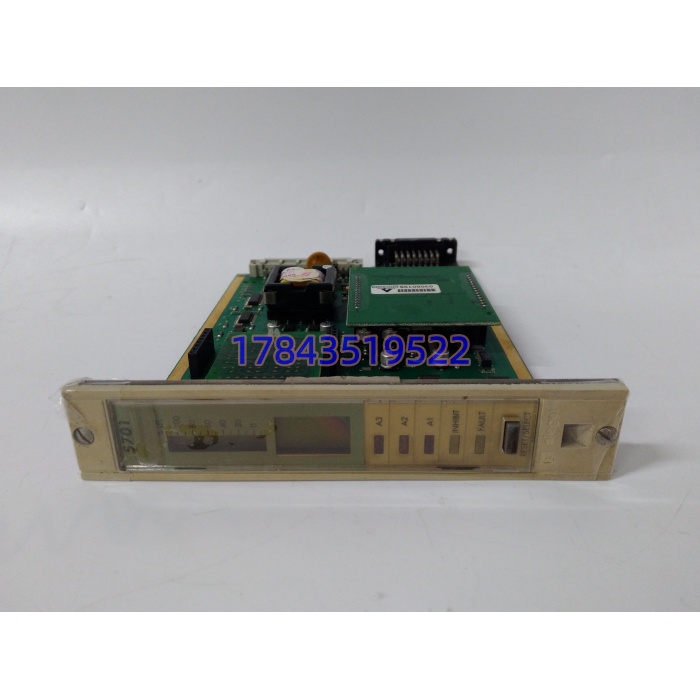

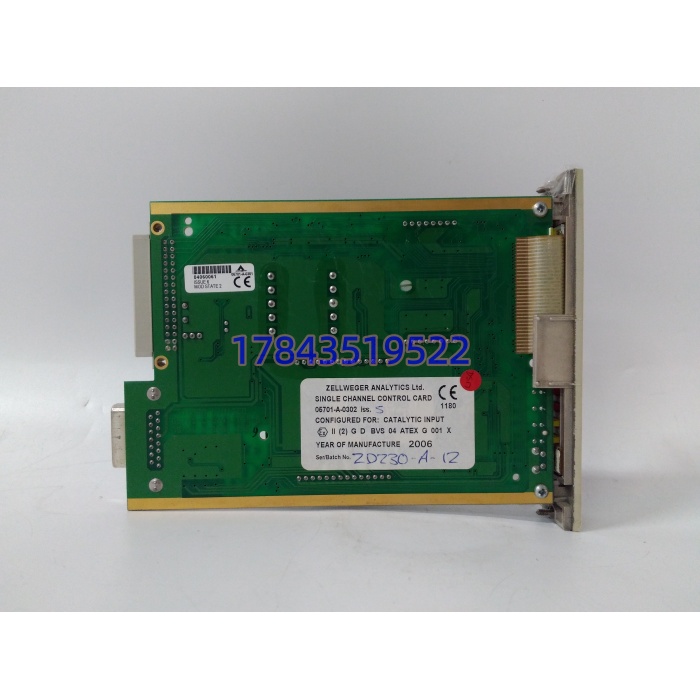

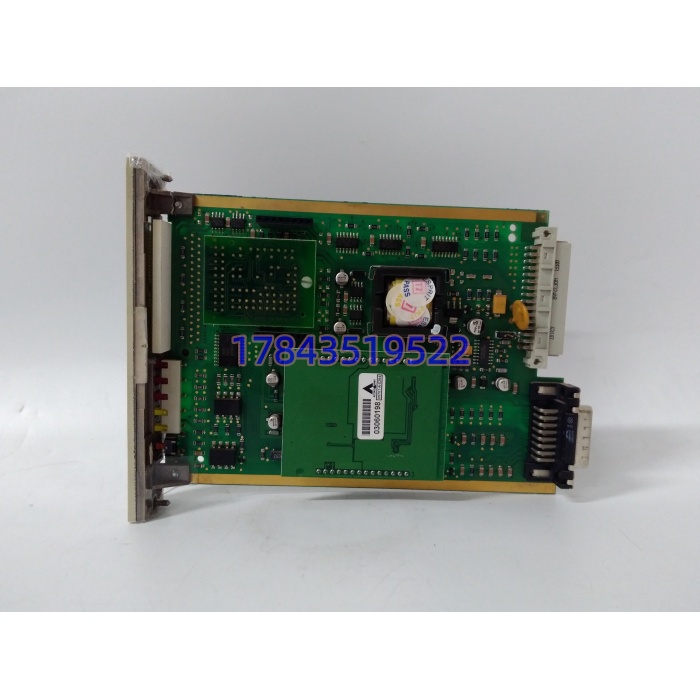

Honeywell 05701-A-0302 为紫外式火焰专用信号放大器，和紫外光电探头配套组成完整火焰监测回路。探头捕捉炉膛紫外光信号送入本模块，内部电路过滤炉膛热辐射杂波，判别真实火焰状态，驱动继电器输出信号给到 BMS 燃烧管理控制器。
坦白讲，现场很多熄火误报警、有火不报故障，除探头积灰之外，放大器内部运放电路老化占很高比例。该型号属于老机组常用备件，市面上兼容替代品较少；第三方改装模块信号甄别逻辑不一样，经常出现点火阶段误触发熄火联锁，导致锅炉无法升负荷。原位更换同型号备件，无需改动接线和联锁逻辑，降低调试风险。
应用场景与行业案例
痛点切入：锅炉运行中火焰信号丢失会触发紧急停炉，重启流程繁琐、能耗损失大；放大器老化容易出现间歇性误熄火保护；很多老旧锅炉 BMS 系统不再大规模改造，只能依靠同型号备件维持运行。
典型场景
- 热电行业：燃气 / 燃油蒸汽锅炉 BMS 燃烧保护，持续监测主燃烧器火焰，防止爆燃风险。
- 化工行业：工艺加热炉、导热油炉火焰安全联锁，保障连续化工生产。
- 固废处理：垃圾焚烧炉、废液焚烧炉火焰监测，满足环保与安全规范。
- 食品加工：大型热风燃气加热炉，稳定的火焰检测避免频繁启停。
真实案例之前接触一家园区热电厂，2# 燃气锅炉频繁随机熄火跳车。现场清理紫外探头、检查点火变压器、校验 BMS 控制器都没有找到问题。分段信号排查，锁定 05701-A-0302 放大器信号输出漂移。更换同型号备件后直接上电试运行，火焰信号持续稳定，近一年没有再次出现无故停炉。如果临时更换其他品牌放大模块，需要重新调整灵敏度阈值，还要做多次点火联锁试验，检修周期会拉长。
