描述
产品详情

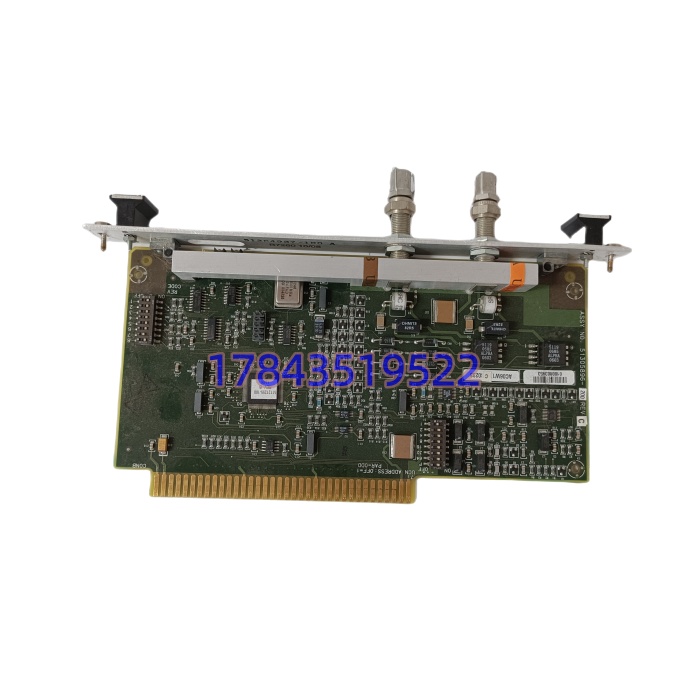

・型号：51305896‑200・品牌：Honeywell 霍尼韦尔・系列：TPS DCS（TDC3000）
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 功能定位 | NIM（Network Interface Module）内部子板，LCN 与 UCN 之间同轴信号调制解调 |
| 外部接口 | 2 路 BNC，UCN A、B 冗余同轴总线接口 |
| 安装形式 | 直接插接在 NIM 主板插槽，子卡结构，不独立占有机箱槽位 |
| 供电 | NIM 主板背板供电，无独立电源 |
| 总线架构 | LCN（本地控制网络）、UCN（通用控制网络），TPS 平台专用 |
| 工作温度 | ‑20℃～+55℃，控制柜无凝露环境 |
| 防护等级 | IP00，NIM 机箱内部使用 |
| 状态指示 | 板卡状态指示灯，用于 UCN 链路故障排查 |
| 生命周期 | 原厂已经停产，无全新原装；市场流通拆机备件；区分 51305896‑100 老版本，不可直接混代 |
| 兼容边界 | 仅适配 TPS NIM 主板；固件版本必须与 NIM 主板基线匹配；51305896‑100 和 51305896‑200 硬件版本不可以直接互换；不能用于 Experion PKS 新一代硬件平台。 |
产品介绍
51305896‑200 NIM MODEM 是 TPS 系统 NIM 主板的配套子板，负责 UCN 同轴总线信号调制解调，打通 LCN 操作站节点和 UCN 侧 HPM 控制器的数据通道，A/B 双总线支持冗余链路自动切换，是 TPS DCS 跨网络数据交互关键硬件。
坦白讲现场经常混淆 51305896‑100 与‑200 版本，虽然外形接近，固件基线不一样，直接替换会出现 UCN 链路频繁掉线、节点离线。这块是子卡，必须插在 NIM 主板上才能工作，不能单独上电。同轴电缆浪涌、BNC 接口接地异常，很容易打坏本板信号回路，外观看不出损坏，必须接入整套 NIM 机架测试链路状态。存量电厂化工 TPS 老系统，备件到货优先核对硬件版本。
应用场景与行业案例
子板故障会造成 UCN 总线与 LCN 网络通讯中断，UCN 侧全部 HPM 控制器在操作站失联，工艺画面无数据，但控制器本身还在就地执行逻辑，属于高风险隐性故障。同轴电缆浪涌、机柜内部接地不良、主板背板接触氧化是常见故障诱因。
- 化工老 TPS DCS 装置：NIM 承担 LCN/UCN 网络互通，一旦本板故障，全部 UCN 控制器失联，硬件架构改造代价大。
- 火电厂老机组 TDC3000/TPS 控制系统：NIM 是全厂 DCS 网络网关，备件属于关键 MRO 库存项。
- 大修备件项目：备件到货优先整机上机测试 UCN A/B 两路链路，不要等到停机窗口才暴露隐性通道损坏。
我在现场遇到过一个案例。某化工厂 TPS 系统 NIM MODEM 子板故障，UCN 部分节点随机离线。采购回一块 51305896‑100 备件，误以为和 200 版本可以直接替换，插到 NIM 主板后硬件识别在位，但是 UCN 总线频繁报通讯故障，控制器不定时掉线。查阅手册确认硬件版本不兼容，换回 51305896‑200 匹配版本备件，UCN A/B 双链路全部恢复稳定。事后台账备注：采购 NIM MODEM 务必分清‑100 与‑200 版本，不可混代。
