描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 输入通道 | 16 路数字量输入（DI） |
| 信号类型 | 24 V DC 无源 / 有源触点 |
| 隔离方式 | 通道组间电气隔离 |
| 输入电压 | 18–30 V DC |
| 工作温度 | 0°C ~ +60°C |
| 工作电源 | 背板 5 V DC / 24 V DC |
| 状态指示 | 通道运行及故障 LED 指示灯 |
| 安装方式 | C300 I/O 机架标准插槽 |
| 防护等级 | IP20 |
| 适用环境 | G3 防腐等级 |

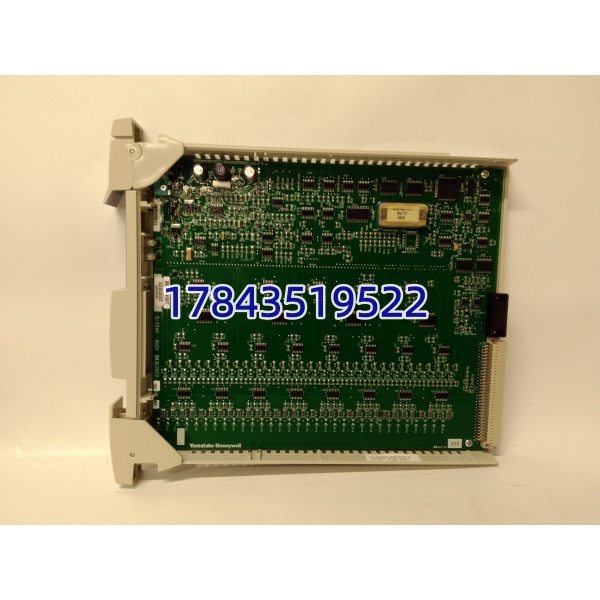

霍尼韦尔MC-PDIY22 80363972-150
产品深度介绍
MC-PDIY22（80363972-150）是霍尼韦尔 Experion PKS C300 系统的数字量输入模块，主要用于采集现场阀门位置、泵机状态、限位开关、报警触点等开关量信号，并上传至控制器。模块采用组隔离设计，可有效抑制工业现场的电磁干扰和地环流，保障信号稳定可靠。
该卡件为 C300 系统常用 I/O 模块，广泛应用于连续生产行业。虽然原厂已逐步停产，但因其兼容性强、替换便捷，仍是现有 DCS 系统维护、检修、扩容的核心备件，可直接上机使用，无需额外配置。
应用场景与行业案例
电厂、化工装置的联锁系统高度依赖 DI 信号，一个通道故障就可能导致误联锁或漏报警，直接引发装置停机。MC-PDIY22 凭借稳定采集能力和电气隔离，成为保障系统安全运行的关键部件。
典型应用场景
- 石油化工用于反应器、精馏塔、罐区的阀门反馈、泵启停状态、紧急停车按钮信号采集。
- 电力行业采集锅炉、汽轮机辅机设备的运行状态、限位信号及报警触点，参与逻辑联锁。
- 冶金矿山适配高温、粉尘、强干扰环境，采集皮带、料位、炉体开关信号。
- 水处理用于水厂加药系统、格栅、泵阀状态监控，支持无人值守运行。
- 造纸与建材采集生产线电机、输送带、限位开关信号，保障连续生产稳定。
真实案例某热电厂 C300 系统一块 DI 模块故障，导致多台辅机状态信号丢失，系统随时可能联锁停机。原厂订货周期超 6 周，企业无法承受长时间停机。更换 MC-PDIY22 备件后，系统立即恢复正常，未造成生产损失。
核心卖点与差异化
- 16 路高密度 DI 设计，减少机架占用，降低整体备件成本
- 通道组隔离结构，抗干扰能力强，保护控制器不受现场浪涌冲击
- 适配 G3 防腐环境，可在化工、沿海等高腐蚀现场长期稳定运行
- 与 C300 系统硬件完全兼容，直接替换，无需改线或重新编程
- 每块出库均经过通电测试，提供一年质保，降低使用风险
- 稳定现货库存，可快速响应紧急抢修需求

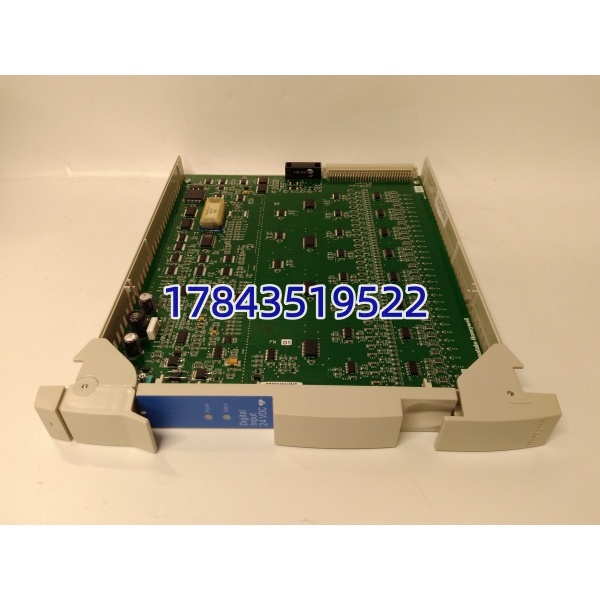

霍尼韦尔MC-PDIY22 80363972-150
替换与升级建议
✅ 直接替换（无需改动）
- MC-PDIY22 80363972-150 → MC-PDIY22 其他后缀版本
- 差异：批次与硬件修订不同，通道、电气特性一致
- 注意：可直接互换，上机即可使用
⚠️ 软件兼容（需核对配置）
- MC-PDIY22 → MC-PDIY32
- 差异：通道数与隔离方式略有区别
- 改动：需在系统中重新配置 I/O 地址
❌ 硬件不兼容（不推荐）
- MC- → 霍尼韦尔新版 ControlEdge I/O 模块
- 原因：机架、接口、协议不兼容
- 建议：仅在系统整体升级时考虑
采购建议
- 现有 C300 系统维修：优先选择 MC- 80363972-150 原装现货
- 关键机组：建议常备 1~2 块作为应急备件
- 预算有限：可选择测试合格的拆机备件，性价比更高
