产品详情
・型号：05701-A-0511
・品牌：Honeywell（Sieger 西格勒）
・系列：5701 气体监控系统
技术参数
| 参数项目 | 实测 / 原厂标准数值 |
|---|---|
| 机架槽位数量 | 16 通道标准槽位 |
| 安装规格 | 19 英寸机柜，3U 高度后置接线 |
| 支持输入信号 | 催化桥探头、4-20mA 模拟量探测器 |
| 通讯协议 | MODBUS RTU（功能码 02/03/04/06/16） |
| 电气接口 | RS485/RS422/RS232 |
| 适配导线线径 | 最大 2.5mm2 单芯线缆 |
| 整机重量 | 4.1kg |
| 工作环境温度 | -20℃ ~ +60℃ |
| 存储温度区间 | -30℃ ~ +80℃ |
| 合规标准 | EMC 工业电磁兼容标准 |
| 配套供电 | 适配 05701-A-0405 电源模块 |
| 报警类型支持 | STEL/LTEL/ 速率 / 分区 / 主报警多模式 |
产品介绍
现场实测发现，化工、油气厂区老旧气体监控系统扩容时，8 通道机架常出现点位不足、分批改造增加停工时长的问题，05701-A-0511 作为 16 槽位后置接线机架，刚好解决批量探测器集中部署的需求。严格来说，它仅能搭配 5701 系列专用检测卡件使用，无法兼容其他品牌 DCS 采集模块。

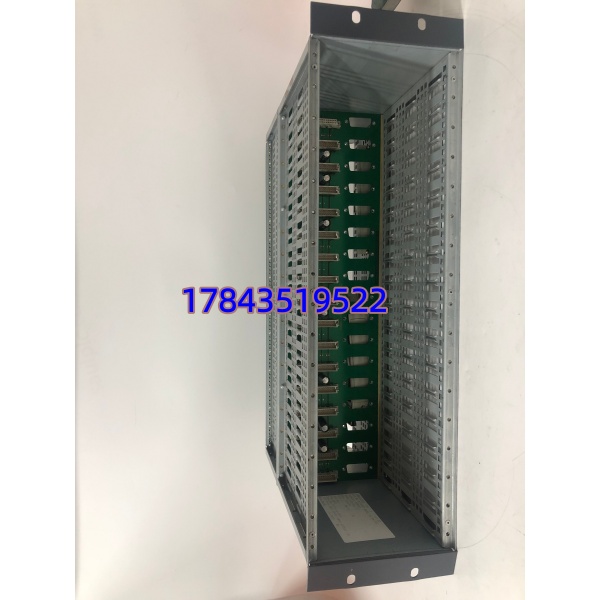

这款机架采用后置布线结构，机柜正面仅保留卡件调试窗口，现场巡检、校准作业不会触碰接线端子，大幅降低误触断线风险。同系列 8 通道型号 05701-A-0512 单点位分摊机架成本更高，16 槽版本更适合大型装置集中监测场景；整机集成完整总线背板，无需额外加装通讯中转板，上电即可读取全部通道气体浓度、故障、抑制状态数据，远程可下发校准、复位指令，减少现场人工操作频次。原厂标准质保 12 个月，现货款发货时效 1-3 个工作日，订货周期款约 45 天海外直采。
替换与升级建议
✅ 直接替换（硬件 / 软件零改动）
05701-A-0515：同规格 16 槽后置机架，背板引脚完全一致，卡件、电源线缆直接插拔，无需修改程序，替换工时约 30 分钟。
⚠️ 软件兼容（需调整点位地址，小幅改动）
05701-A-0501：16 槽前置接线机架，硬件槽位数量一致，但接线端位置前置，柜内布线需重新排布；上位机组态通道地址无需重写，仅调整画面端子标注，人工成本增加 1-2 小时。
❌ 硬件不兼容（无法直接替换，整套改造）
05701-A-0512：8 通道半宽机架，槽位数量、背板总线引脚定义不同，原有 16 路探测器无法接入，需新增机架、重新分配点位，改造物料与人工成本翻倍。
