描述
产品详情

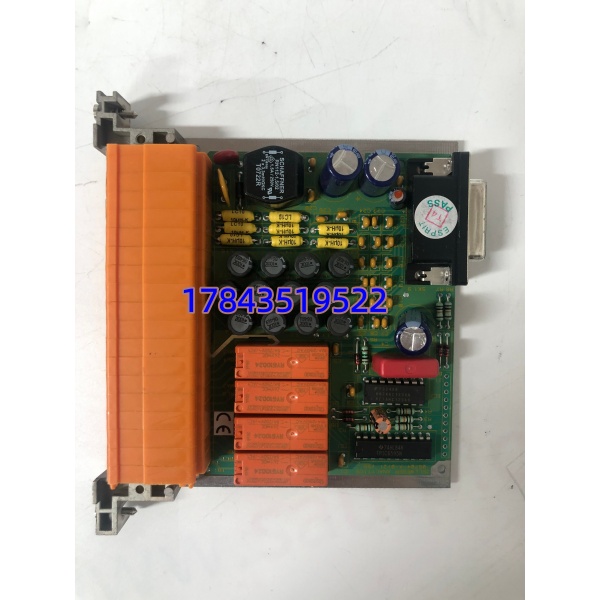

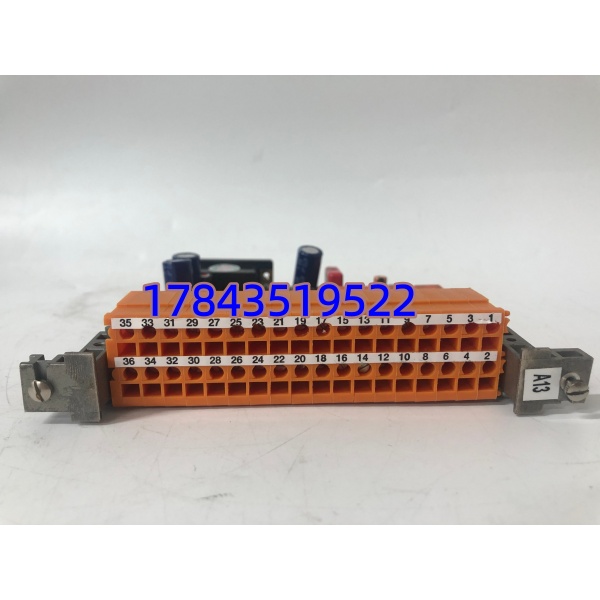

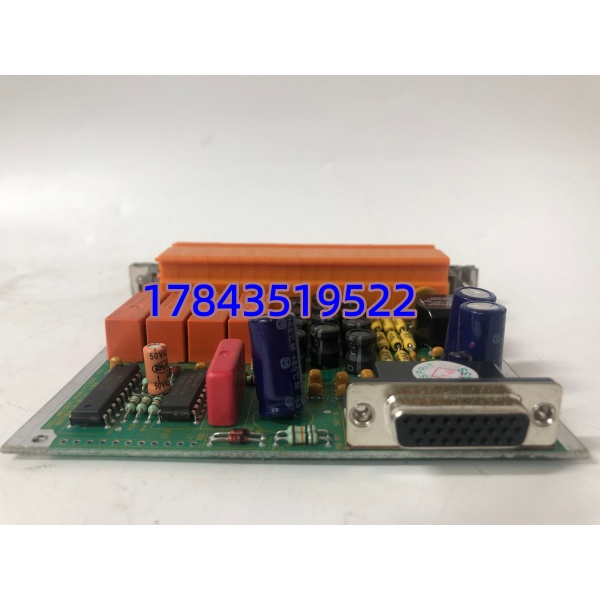

・型号：05701-A-0361
・品牌：Honeywell（霍尼韦尔）
・系列：System 57 / TDC 2000/3000
技术参数
| 参数项 | 实测 / 原厂标准数值 |
|---|---|
| 供电电压 | 18V DC ~ 32V DC |
| 典型功耗 | 1.5W |
| 物理尺寸 | 高 132mm × 宽 25mm × 深 170mm |
| 净重 | 152g |
| 外部接口 | RS232 工程调试串口 |
| 面板指示灯 | 电源绿灯、解锁故障红灯 |
| 操作按键 | 上下调节、确认 / 驳回、打印复合键 |
| 适配机架 | Honeywell System 57 标准卡笼 |
| 背板功能 | 24V DC 电源路由、串行通信监控自检 |
| 环境工作温区 | -40℃ ~ +70℃ |
| 存储温区 | -40℃ ~ +85℃ |
| 配套操作功能 | mA 报警屏蔽、零点校准、量程标定、时钟锁止 |
产品介绍
现场实测发现，老旧石化、电厂 TDC3000 装置停机检修时，绝大多数卡件零点漂移、量程偏移问题都需要工程卡现场校正，05701-A-0361 是这套系统里唯一原生配套的本地调试硬件。区别于上位机远程修改参数，它无需上位服务器在线，在机柜侧即可完成单卡件信号校准，缩短单回路调校工时 60% 以上。
严格来说，它仅适配 System57 架构机架，无法直接混用 Experion PKS 系列背板。原厂已停止全新量产，市面流通货源以拆机成色为主，采购时优先核对卡身印刷部件码与机架槽位识别码。它承担两层核心商业价值：一是停产老系统备件替换，避免整套 DCS 升级高额改造预算；二是大修期间临时替代故障工程卡，保障装置短期连续运行，单卡现货交期 4–7 个工作日，远短于海外全新订货 4–6 周周期NEX Instru…。
替换与升级建议
✅ 直接替换（零改动、无需改组态）
05701-A-0361 同型号拆机 / 翻新件；印刷编号 5701A0361，硬件引脚、面板按键、背板协议完全一致，插拔即用。
⚠️ 软件兼容（需重新做回路标定，1–2 小时工作量）
05701-A-0325、05701-A-0511（同 0570 工程卡系列），背板物理插槽通用，但面板按键功能分区不同，导入原有标定参数会出现量程偏移，必须现场重新零点、跨度校准，无额外硬件采购成本。
❌ 硬件不兼容（无法替换，需整套改造）
- Experion PKS 系列工程卡：背板总线协议不互通，机架插槽尺寸不同；
- Mark VIe 控制器配套调试模块：供电电压、通信引脚定义完全冲突，强行上机存在烧背板风险； 改造单套机架预算通常超十万，仅适合装置整体技改项目。
