描述
产品详情

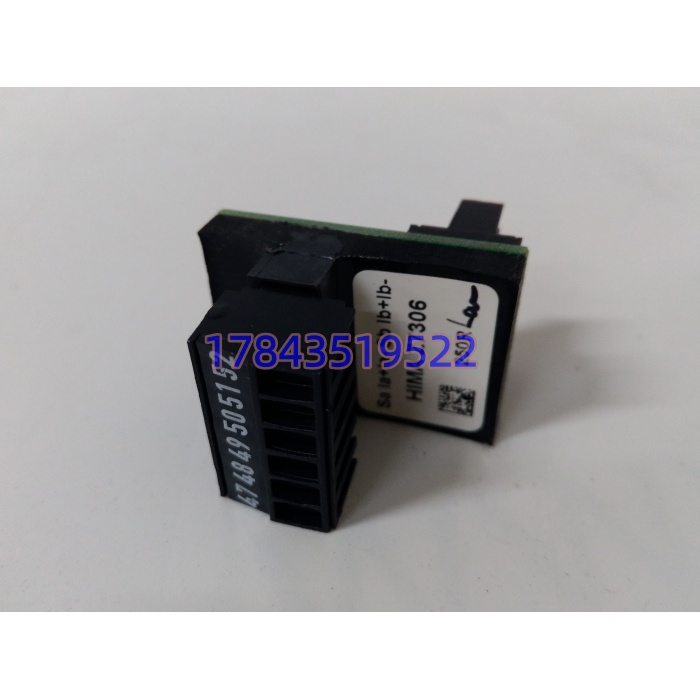

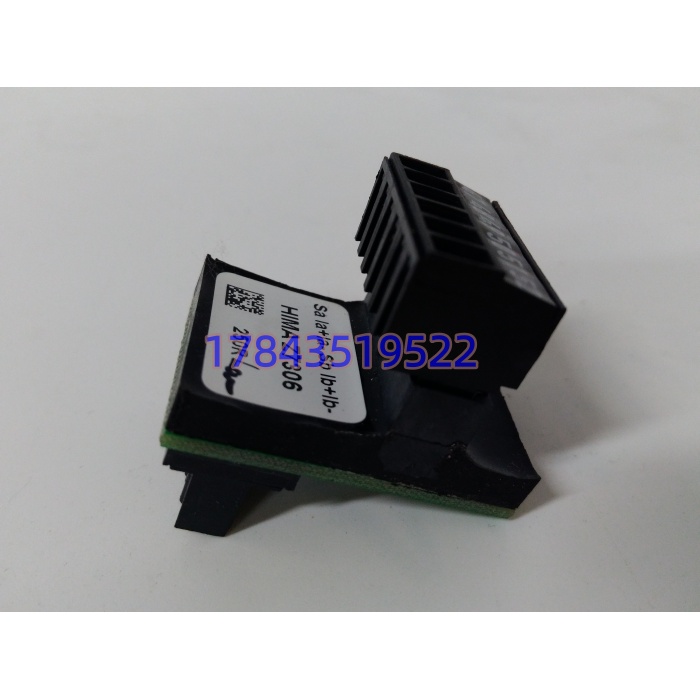

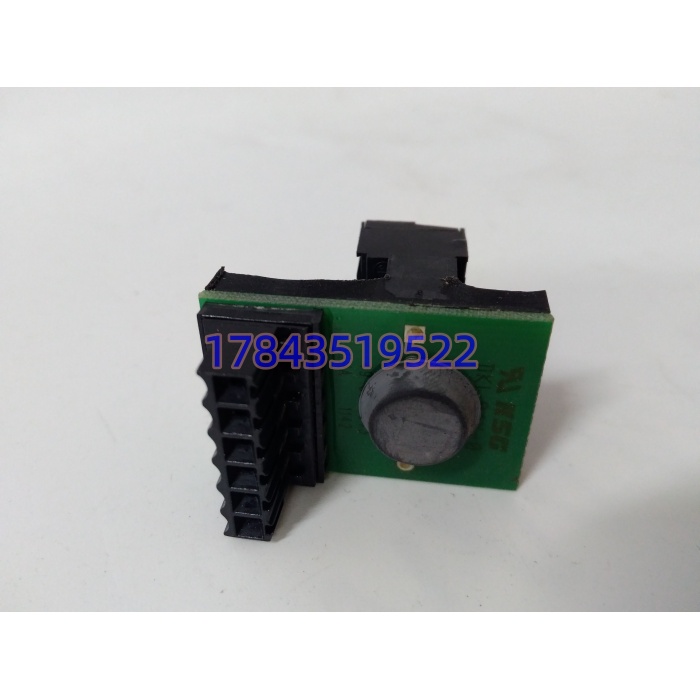

・型号：Z7306・品牌：HIMA・系列：HIMatrix
规格参数
- 适配硬件：HIMatrix F3/F5 系列安全控制器
- 功能：断电工况下保存程序、参数、事件日志
- 安装方式：控制器侧面插槽直插安装
- 系统供电：由控制器背板获取 24VDC
- 电池类型：内置锂电池组件
- 电池典型寿命：5‑8 年，受机柜温度影响，以原厂手册为准
- 工作温度：‑20℃ ~ +60℃，机柜内无凝露
- 面板标识：状态标签，无独立 LED 指示灯
- 硬件约束：不能单独运行，必须搭配 HIMatrix 控制器使用
- 更换要求：允许在线更换，更换有数据丢失风险
- 防护等级：IP20，仅限机柜内部使用
产品介绍
Z7306 是 HIMatrix 控制器配套的电池备份模块，整套 SIS 的安全程序、工艺定值、故障事件记录，在系统断电之后依靠该模块供电保存。一旦电池耗尽，控制器上电之后程序会清空，SIS 系统直接丧失保护能力。坦白讲，它不是 I/O 卡件，只做数据掉电保护，不能和 I/O 模块互相替换。我在现场遇到过电池到期没有更换，停电之后整套控制器程序清空，现场需要重新下装安全程序，给装置带来很大风险。该配件原厂依旧可以订货，但很多老项目会储备备件用于到期更换。
应用场景与行业案例
电池失效，系统断电重启之后程序、日志全部丢失；SIS 无法执行联锁逻辑，装置必须停车重新下装程序。
‑ 化工装置 SIS 机柜：HIMatrix 安全控制器，电池到期必须按时更换，规避停电丢程序风险。‑ 油气罐区 ESD 系统：罐区安全联锁，不允许出现程序丢失导致保护失效。‑ 煤化工装置：反应器安全保护逻辑存储，电池属于定期更换耗材。‑ 电厂辅机安全系统：老 HIMatrix 设备，电池寿命到期需要备件替换。
真实案例：某化工装置 HIMatrix 控制器，Z7306 电池已经超期使用。厂区短时停电，再次上电控制器程序全部清空，SIS 联锁完全失效。仓库有备用 Z7306，但没有提前备份完整工程源码，工程师站备份版本和现场实际运行版本不一致。等找回现场正确版本、下装完成耗时 6 小时，整套装置被迫停车。事后现场把 Z7306 纳入年度备件更换清单，强制留存多份工程备份。
