描述
产品深度介绍

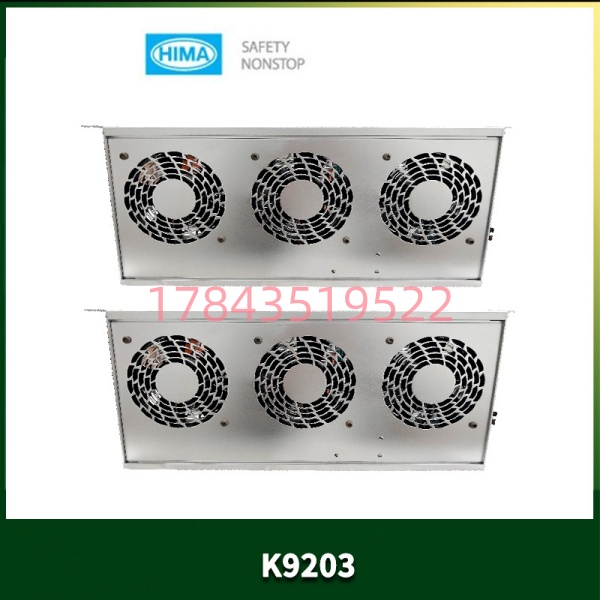

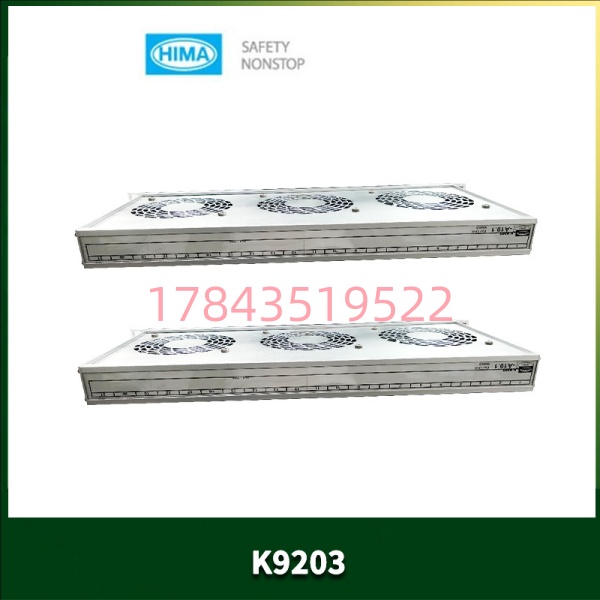

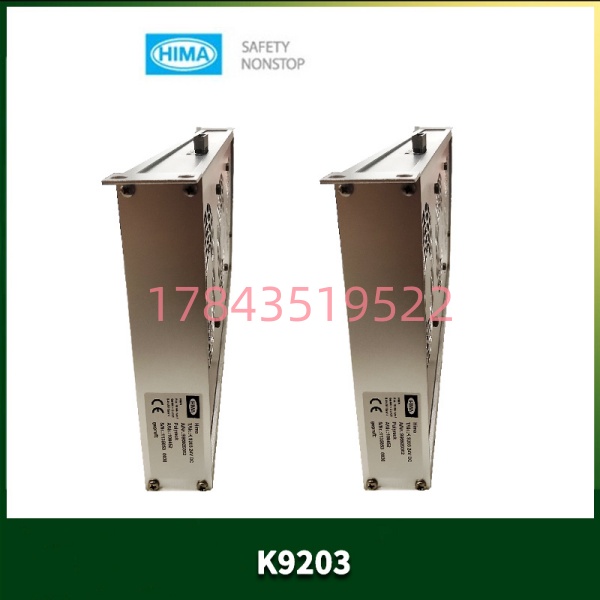

HIMA K9203 是德国 HIMA 黑马推出的工业安全系统机架专用风扇模块，核心用于工业控制机柜的强制散热，适配高负载安全控制系统的长期稳定运行需求。该模块为替代 K9202 风扇模块的升级款，采用三轴风扇设计并集成风扇运行监控功能，可实时监测散热状态，避免因过热导致的系统故障。
作为安全系统核心散热备件，K9203 适配 HIMA 多款安全控制系统机架，通过精准控温保障模块与卡件在高温工况下的可靠性，广泛应用于石化、电力、核电等对安全等级要求严苛的工业场景。相比前代产品，其监控功能更完善，散热效率更高，能有效降低系统过热停机风险，提升整体运行稳定性。
关键技术参数
| 参数项 | 参数值 |
|---|---|
| 型号 | K9203（订货号 996920302） |
| 品牌 | HIMA 黑马（德国） |
| 产品类型 | 机架风扇模块 |
| 风扇配置 | 三轴轴流风扇 |
| 供电规格 | 24 VDC |
| 耐温能力 | 可承受最高 60°C 运行环境 |
| 核心功能 | 风扇运行监控、机柜强制散热 |
| 替代型号 | K9202（已停产） |
| 适配场景 | 工业安全系统控制机柜 |
| 产品成色 | 全新原装（New Surplus） |
安装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全第一
- 通知生产部门规划停机时间，确认系统处于安全状态
- 断开控制机柜总电源及 UPS，等待 5 分钟使电容完全放电
- 佩戴防静电手环，避免静电击穿模块元件
工具准备
- 防静电手环 + 防静电垫
- 十字螺丝刀（PH1 规格）
- 万用表（用于电源电压检测）
- 标签纸 + 记号笔（标记接线位置）
备份工作
- 拍照记录原风扇模块接线端子布局，避免接错
- 记录模块安装位置及周边布线情况，便于快速复位
阶段二：拆卸旧模块（预计 5 分钟）
- 找到机架风扇模块的固定卡扣，按下卡扣释放模块锁定状态
- 轻轻向外拉动模块，断开背板供电与信号连接器，避免暴力拉扯损坏针脚
- 检查旧模块外观，确认无明显腐蚀、烧蚀痕迹，拍照留存
⚠️ 注意事项
- 拆卸时保持手部干燥，避免汗液导电引发短路
- 若模块粘连严重，不可强行拆卸，需先检查是否有额外固定件
阶段三：安装新模块（预计 8 分钟）
- 核对新模块型号与旧模块一致，确认无外观损伤
- 将模块对准机架背板连接器，垂直插入直至卡扣锁定，确保连接牢固
- 按照拍照记录的布局，逐根恢复接线，拧紧端子螺丝（扭矩约 0.5 N・m）
- 检查模块安装位置与原位置一致，与周边模块无倾斜、挤压
自检清单
- 模块卡扣已完全锁定
- 所有接线已正确复位
- 端子螺丝已拧紧
- 无多余工具、杂物留在机柜内
阶段四：上电测试（预计 15 分钟）
上电前检查
- 再次核对接线无误，用万用表检测 24 VDC 供电电压，范围为 24 VDC ±10%
- 确认无短路情况，测量供电端与地之间电阻＞10 kΩ
上电步骤
- 先给控制机柜单独上电，不启动整个系统
- 观察模块 LED 指示灯：正常运行时风扇持续运转，无异常报警
- 连接监控软件，读取模块运行状态，确认风扇监控功能正常
- 启动系统，连续运行 30 分钟，监测机柜内温度变化，确保散热效果
最终确认
- 系统运行无报警，风扇运转稳定
- 机柜内温度稳定在 60°C 以下
- 记录安装信息（日期、人员、模块序列号）到维护日志
⚠️ 如遇问题
- 风扇不运转 → 检查供电接线是否正确，用万用表检测模块供电端电压
- 监控报警 → 核对风扇型号与配置，确认与系统兼容
- 机柜温度过高 → 检查风扇运转状态，清理机柜灰尘，必要时增加散热模块
常见问题解答（FAQ）
Q1：HIMA K9203 风扇模块的核心作用是什么？
A：核心作用是为工业安全系统控制机柜强制散热，保障 HIMA 安全控制系统的卡件、模块在高负载工况下稳定运行。工业安全系统长期运行易产生大量热量，若散热不及时，会导致模块过热停机，甚至引发安全事故，该模块通过三轴风扇持续送风，将机柜温度控制在 60°C 以内，确保系统可靠性。
Q2：K9203 可以替代哪些型号？适配哪些机架？
A：主要用于替代已停产的 K9202 风扇模块，直接替换无需调整系统配置，兼容性强。适配 HIMA 多款安全系统机架，包括 H51q 系列等主流机架，安装尺寸与接口均与 K9202 一致，可直接替代使用。
Q3：如何判断 K9203 是全新原装正品？
A：全新原装正品具备以下特征：1. 外包装为原厂防静电袋，未拆封，表面无破损；2. 模块本体无划痕、无维修痕迹，序列号清晰可查；3. 随货提供原厂装箱单、报关单等资料，可通过 HIMA 官方渠道验证序列号；4. 风扇叶片无磨损，运转时无异常噪音。
Q4： 风扇模块的质保期是多久？售后如何保障？
A：全新原装 提供 12 个月质保（自发货日起计算）。质保范围包括模块本身硬件故障、风扇运转异常等非人为损坏问题。售后支持远程技术指导，若确认模块故障，可提供更换服务，保障用户快速恢复系统运行。
Q5：安装 需要注意哪些细节？
A：安装时需重点注意 3 点：1. 必须佩戴防静电手环，避免静电击穿模块内部元件，这是最易被忽视的关键步骤；2. 接线时严格按照原布局复位，避免接错供电或信号线，导致模块损坏；3. 安装后需上电测试 30 分钟，监测风扇运转与机柜温度，确保散热效果达标，同时检查监控功能是否正常，避免因安装不当引发后续故障。
Q6： 风扇模块的维护周期是多久？日常需要做哪些检查？
A：日常维护周期建议为 6 个月一次。日常检查内容包括：1. 观察风扇运转状态，是否有卡顿、异响，若风扇运转异常需及时更换；2. 清理机柜内灰尘，避免灰尘堆积影响散热；3. 用万用表检测模块供电电压，确保在 24 VDC ±10% 范围内；4. 检查模块外观是否有腐蚀、烧蚀痕迹，若有异常需及时排查原因。
