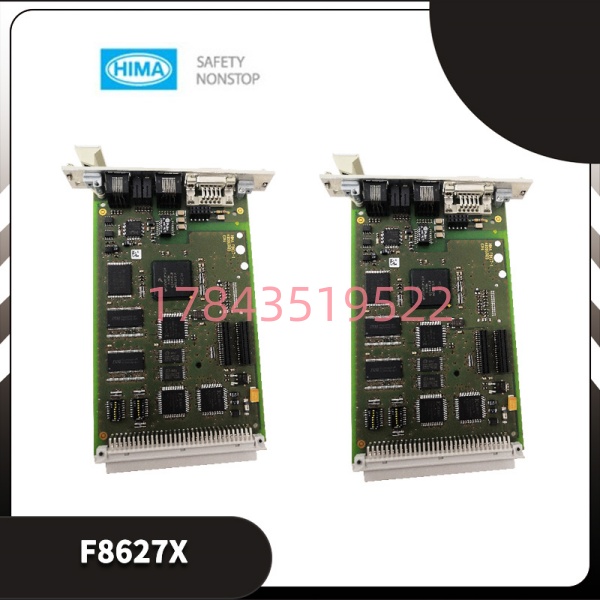

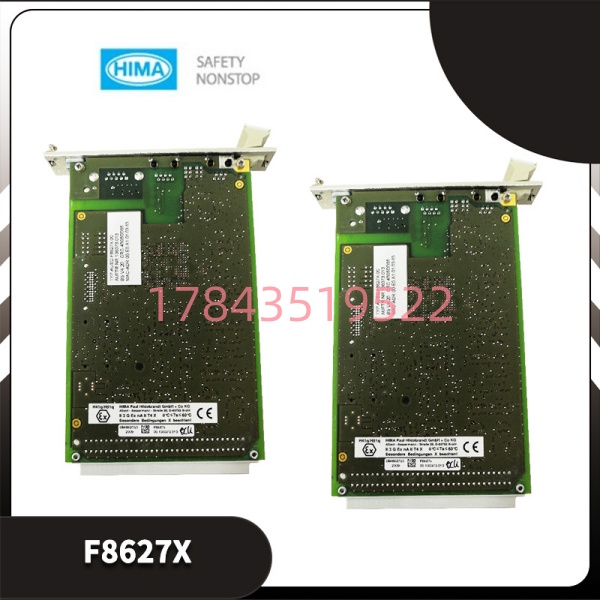

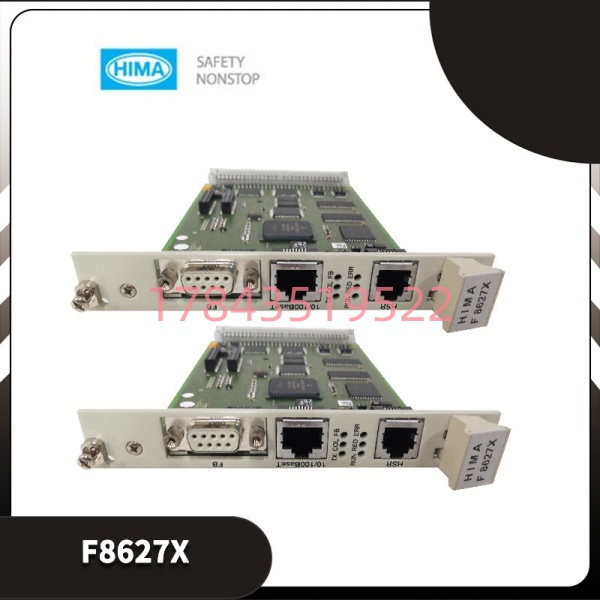

HIMA F8627X 是德国HIMA公司为HIQuad和HIMax安全PLC系统设计的以太网通信模块。这玩意儿干的活是让安全系统”开口说话”——把安全控制器里的数据（急停状态、阀门位置、传感器值）传给上层SCADA、DCS或者第三方PLC。

和其它厂家的通信模块不一样的地方在于：这是为安全数据设计的通道。普通以太网模块传的数据丢了可以重发，但安全数据不行——急停信号如果丢一帧，可能出人命。F8627X用的是SafeEthernet协议，在标准以太网帧里嵌入了安全校验机制（CRC、序列号、时间戳、看门狗），接收端能识别出数据是否被篡改、延迟或重复。这个设计保证了数据即使在非安全网络上传输，依然能维持SIL3的完整性。

有一个实际痛点要注意：F8627X只能用HIMA自己的ELOP II编程软件配置，而且需要OS V4.x以上版本。如果你手里的软件是古董级的V3.x，这块板子插上去认不出来。另外，双以太网口默认是冗余模式，但需要手动在配置里启用PRP或MRP协议。不少工程师插上两根网线就觉得”冗余了”，结果主网断了副网根本没切过去——因为软件里没配置。

应用场景与行业案例

工程痛点：安全PLC成了”数据孤岛”

前年浙江某个精细化工项目，SIS系统用的是HIQuad，但中控室的DCS是老旧的横河CENTUM。两边各跑各的，操作员要同时盯两个屏幕——一个看工艺参数，一个看安全状态。

业主想做一个功能：当SIS检测到可燃气体泄漏时，自动在中控室弹出报警窗口，并记录事件时间戳。这个需求听着简单，但实现起来卡在两个问题上：第一，安全数据不能走普通网络；第二，两个系统的协议不互通。

最后用的就是F8627X。SIS这边把安全数据通过SafeEthernet传到F8627X，模块转成Modbus TCP丢给DCS的网关。整个链路经过了TÜV评估，确认安全数据的完整性没有因为协议转换而降级。

典型应用场景

1. 石油化工SIS系统 – 与DCS数据交换
   炼油厂、乙烯装置的安全仪表系统需要把状态信号（阀门回讯、火焰探测器、气体检测）送到中控室。通过Modbus TCP或OPC DA将数据传给DCS，同时保持SIL3完整性。
2. 紧急停车系统(ESD) – 远程诊断与维护
   海上平台、偏远站场的ESD系统，工程师不可能随时跑现场。的SafeEthernet通道支持远程读取诊断数据（IO状态、CPU负载、自检结果），前提是网络做了安全隔离。
3. 燃气轮机/压缩机控制 – 与第三方PLC通讯
   某电厂的燃机控制系统是西门子，但安全保护用的是HIMA。两块控制器之间需要交换”允许启动”、”超速跳车”这类关键信号。走PROFINET或EtherNet/IP与西门子握手。
4. 核电站棒控系统 – 冗余安全通信
   核安全级系统要求通信通道物理隔离、双路冗余。的双以太网口配合PRP协议，可以在不增加交换机的情况下实现双网热备。
5. 制药GMP生产线 – 审计追踪数据上传
   FDA 21 CFR Part 11要求电子记录不可篡改。可以把SIS的事件日志（急停触发时间、旁路开关动作）以安全方式上传到上位系统，满足合规要求。

案例：某炼化一体化项目的SIS通讯改造

江苏某炼化企业的加氢裂化装置，SIS是HIMA HIQuad，DCS是霍尼韦尔Experion。两套系统一直是”各干各的”——操作员从DCS上看不到SIS里阀门的实际回讯状态。

直到有一次，一个气动阀因为仪表气压力低没关上，但DCS操作站上没有任何提示。操作员以为阀已经关了，就启动了下一道工序，结果憋压把垫片冲了，泄漏了一小会儿才被现场巡检发现。

事后复盘，业主决定把SIS的关键状态信号都引到DCS上。我们在HIQuad机架上加了，配置了Modbus TCP服务器，把阀门回讯、紧急停车按钮状态、SIL等级诊断信息打包发给DCS。

实施时踩了一个坑：默认的Modbus映射地址是40001开始，但DCS那边习惯用30001区读离散量。两边对不上，数据全是乱的。最后是HIMA的现场工程师远程改了ELOP II里的地址映射表才搞定。

改完之后，操作员在中控室就能看到每个安全阀的真实位置。而且还带了诊断功能，如果SIS和DCS之间的通信中断超过200ms，DCS上会弹报警。

业主后来签了年度维护合同，其中一条是：每年用的诊断功能做一次通信链路测试，确保冗余切换正常。

质量控制流程 (SOP)

我们经手的每一块都执行以下检测流程：

1. 入库验收

• 原厂防静电袋完整性检查，序列号与标签一致性核验
• PCB外观检查：金手指无氧化、电解电容无鼓包、RJ45座无锈蚀
• 附件核对：如有原厂装箱单、合格证一并留存

2. 上机功能测试

• 测试平台: HIMA HIQuad机架 + 标准24V电源 + ELOP II V4.5编程站
• 通电自检: 模块上电后PWR灯常绿，RUN灯闪烁后常亮，ERR灯灭
• 以太网通讯测试:
  • RJ45口1和口2分别连接交换机，ping测试丢包率<0.01%
  • 配置SafeEthernet通道，验证两个之间的安全数据交换
  • Modbus TCP slave模式测试：用Modscan软件读取保持寄存器
• 冗余切换测试: 拔掉主网口网线，确认备用口在<1ms内接管通信
• 负载测试: 连续运行48小时，监测模块温度（正常<60°C）

3. 固件/软件版本验证

• 通过ELOP II读取模块固件版本并记录
• 确认固件版本与OS版本匹配（V4.x以上）
• 备份模块配置参数（IP地址、协议映射表、看门狗时间）

4. 最终质检与包装

• 测试报告生成（含测试数据截图、模块序列号、MAC地址）
• 防静电袋密封 + 防震气泡膜 + 加强纸箱
• 粘贴QC PASSED标签（含测试工程师签名、日期）
• 可选：提供测试过程视频给客户确认

技术避坑指南

搞安全系统的，最怕的就是”我以为它是好的”。

❗ 坑1：固件版本与ELOP II OS不匹配

问题: 的固件版本要求ELOP II OS V4.x以上。如果你手里的编程站是V3.x，模块插上去后能通电但不通信，软件里根本找不到这个设备。

避坑:

• 采购时要求供应商提供模块的固件版本号
• 确认你的ELOP II软件版本（Help → About ELOP II）
• 如果版本不匹配，要么升级软件，要么找供应商刷固件

真实案例: 山东某炼厂，工程师从仓库拿了一块库存的，插上去后怎么配都不通。折腾了一整天，最后发现这块模块的固件是V3.8，而他的ELOP II是V4.2——新软件向下兼容有问题。换了一块固件V4.0以上的模块，五分钟配好。教训: 库存件也要定期升级固件，不然就是定时炸弹。

❗ 坑2：双网口冗余没有在软件里启用

问题: 背后有两个RJ45口，但默认只有口1是激活的。很多人插了两根网线就觉得”冗余了”，实际主网断了副网根本没反应。

避坑:

• 在ELOP II的硬件配置里，找到的属性页
• 勾选”Enable Redundancy”，选择PRP或MRP协议
• 两个网口必须配置不同的IP地址（在同一子网）
• 验收测试时必须做断线试验：拔掉主口网线，观察备用口是否接管

口吻: 这是典型的”想当然”错误。冗余不是物理上插两根线就有的，得在软件里告诉模块”你丫给我冗余起来”。

❗ 坑3：Modbus TCP地址映射混乱

问题: 做Modbus TCP slave时，默认的寄存器地址映射是40001起始。但很多DCS习惯用30001区读离散量，或者地址偏移量不一样。两边对不上，读出来的数据全是乱的。

避坑:

• 在ELOP II里手动配置地址映射表，明确每个安全变量对应的Modbus地址
• 导出映射表给DCS工程师，两边核对后再联调
• 特别注意：保持寄存器(4x)和输入寄存器(3x)不能混用

案例: 前面案例里提到的那个炼化项目，就是栽在这个坑上。两边各看各的手册，以为”默认就行”，结果折腾了两天才发现地址没对上。

❗ 坑4：SafeEthernet与标准以太网混用

问题: 的SafeEthernet通道可以跑在标准以太网交换机上，但如果交换机不支持优先级标签(802.1p)，安全数据可能会被普通数据堵住。

避坑:

• 安全通信链路尽量用独立的交换机，不和办公网、视频监控混用
• 如果必须混用，确认交换机支持QoS，并把SafeEthernet的优先级设为最高
• 测试时模拟网络拥堵（比如同时跑大文件传输），观察安全数据延迟是否超标

警示: 某海上平台，工程师把接到了平台的办公网络交换机上。平时没事，但一到晚上全员备份数据时，网络延迟飙到几百毫秒，SIS报了”通信看门狗超时”——虽然是误报，但够吓人的。

❗ 坑5：热插拔导致背板损坏

问题: 理论上支持热插拔，但HIQuad的老背板（2015年之前批次）在带电插拔时可能烧金手指。

避坑:

• 除非万不得已，断电后再插拔模块
• 如果必须热插拔，先确认背板型号是否支持（查HIMA文档）
• 插拔时动作干脆，不要晃

恐吓: 我亲眼见过一个现场工程师，嫌断电麻烦，带电拔。拔出来的瞬间，模块底部的金手指冒了股烟。那块板子直接报废，背板上的插槽也烧了，整个机架换了才修好。一万多美元就这么没了。
