产品深度介绍
HIMA F8627 是德国黑马（HIMA）专为 H41q/H51q 系列安全仪表系统（SIS）设计的高性能安全以太网通信模块，是 SIS 系统与上位机、DCS 或第三方设备数据交互的核心组件。
模块采用安全冗余设计，双以太网接口支持 10/100Mbps 自适应，兼容 SafeEthernet、Modbus TCP/IP 等主流工业协议，满足 IEC 61508 SIL3 安全等级认证。作为 ESD 紧急停车、BMS 燃烧器管理、F&G 火气检测等系统的标准配置，广泛应用于石油化工、电力、油气等高危行业，保障安全回路数据传输的完整性与可靠性。

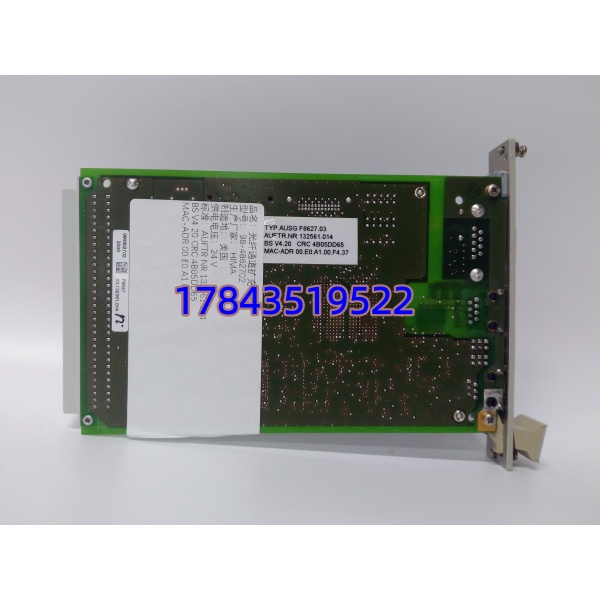

HIMA F8627
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 原厂型号 | F8627 |
| 适配系统 | HIMA H41q / H51q 安全仪表系统（SIS） |
| 接口配置 | 2 × RJ45 以太网口（带 LED 状态指示灯） |
| 传输速率 | 10/100 Mbps（自适应） |
| 支持协议 | SafeEthernet、Modbus TCP/IP、TCP、UDP |
| 安全等级 | IEC 61508 SIL3 |
| 冗余支持 | 支持模块级冗余与网络冗余配置 |
| 供电 | 24V DC（18-30V DC 宽压） |
| 功耗 | 典型 120 mA |
| 工作温度 | -20°C ~ +70°C |
| 防护等级 | IP20（机柜内安装） |
| 尺寸 (长 × 宽 × 高) | 175 × 100 × 25 mm |
| 重量 | 约 0.9 kg |
| 认证 | CE、RoHS、SIL3、TÜV 安全认证 |

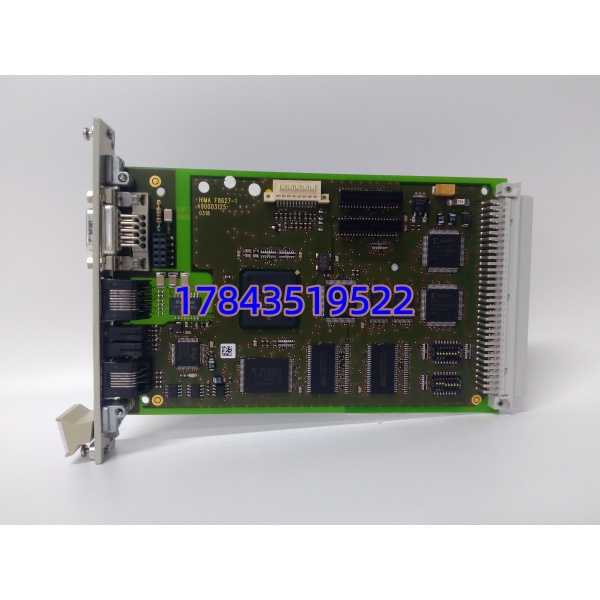

HIMA F8627
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知工艺停机，确认 SIS 系统切换至安全状态，触发相关安全回路隔离。
- 断开 SIS 控制柜总电源（含 UPS），等待 5 分钟让电容完全放电。
- 佩戴防静电手环，在防静电垫上操作，避免静电击穿模块芯片。
工具准备：
- 十字螺丝刀（PH1）
- 万用表（测 24V 电源与通断）
- 标签纸、记号笔、手机（拍照记录原接线与配置）
阶段二：拆卸旧模块（15 分钟）
- 定位模块：在 SIS 机柜 19 英寸机架中找到 F8627 模块（通常位于控制器旁）。
- 标记网线：拍照记录 2 个 RJ45 网口的网线编号、连接设备与 IP 地址。
- 移除网线：捏住 RJ45 卡扣，轻轻拔出网线，避免损伤水晶头。
- 释放固定：拧下模块上下 2 颗固定螺丝，垂直向外拔出模块（注意背板连接器）。
- 检查背板：查看背板针脚是否弯曲、氧化或有异物，用无尘布擦拭清洁。
阶段三：安装新模块（15 分钟）
- 核对型号：确认新模块型号为 F8627，外观无划痕、序列号清晰可追溯。
- 插入机架：对准背板连接器，垂直平稳推入，确保完全贴合，无倾斜。
- 固定螺丝：拧紧上下 2 颗固定螺丝（扭矩约 0.5N・m），防止运行震动松动。
- 复刻接线：按照照片将网线插入对应 RJ45 端口（ETH1/ETH2），卡扣卡紧。
- 配置检查：记录模块 MAC 地址，后续在编程软件中核对 IP 与子网掩码。
自检清单：
- 型号核对无误（F8627）
- 网线插接牢固，卡扣到位
- 固定螺丝全部拧紧
- 模块与机架对齐，无松动
阶段四：上电测试（20 分钟）
- 上电前检查：测量机柜 24V DC 电源正常（21.6-26.4V），无短路。
- 通电启动：闭合控制柜电源，观察模块 LED 指示灯：
- PWR 绿灯常亮：供电正常
- RUN 绿灯闪烁：模块运行正常
- LINK/ACT 黄灯：网口连接 / 数据传输正常
- ERR 红灯：通讯或配置异常，需排查
- 软件配置：
- 打开 HIMA ELOP II 编程软件，扫描网络识别新模块。
- 配置 IP 地址、子网掩码、网关（与原模块一致，避免网络冲突）。
- 启用 SafeEthernet 冗余，配置与控制器（F8650X/F8652X）的通讯参数。
- 通讯测试：
- 建立与 DCS、上位机的 Modbus TCP 连接，测试数据读写正常，无丢包。
- 模拟网络故障，切换冗余网口，确认通讯无缝切换，安全回路无异常。
- 连续运行 30 分钟，模块无异常发热、报警，数据传输稳定。

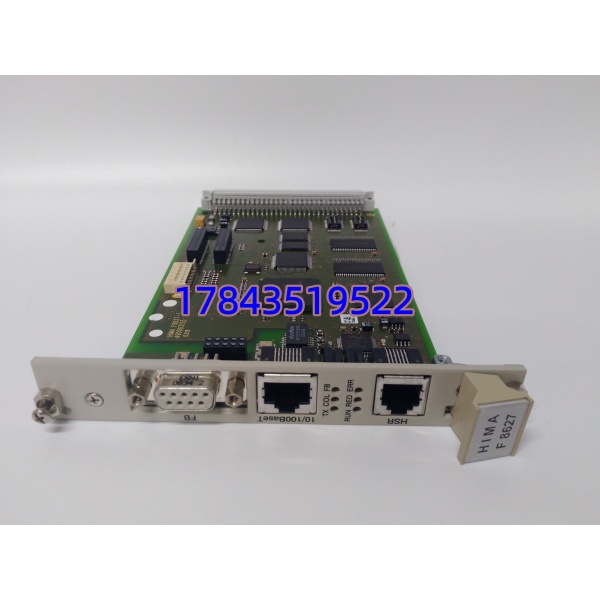

HIMA F8627
常见问题解答 (FAQ)
Q1：F8627 和 F8628 有什么区别？A：核心区别在于协议支持：
- ：以太网通信模块，支持 SafeEthernet、Modbus TCP/IP（主流通用款）。
- F8628：Profibus DP 从站通信模块，仅支持 Profibus 协议，用于特定总线场景。两者硬件尺寸、安装方式一致，不可直接互换，需根据系统协议选型。
A：支持。标准 Modbus TCP/IP 协议可与任何支持 Modbus TCP 的第三方设备（如 DCS、PLC、上位机）通讯；SafeEthernet 仅用于 HIMA SIS 系统内部冗余通讯。
A：同型号直接替换无需重新编程：
- 替换前导出原模块配置（IP、冗余参数）。
- 新模块上电后导入配置，或手动复刻参数，通讯自动恢复。
- 仅当固件版本差异过大（如 V2.x→V4.x）时，需刷新固件并重新下载配置。
Q4：质保期多久？售后政策是什么？A：提供12 个月质保（自发货日起），覆盖出厂硬件缺陷与功能异常。
- 质保范围：非人为损坏（如错接高压、进水、静电击穿、物理摔落不在质保内）。
- 售后流程：联系我们→描述故障（附照片 / 视频）→远程诊断→确认故障后换新或维修。
A：不建议。 是SIL3 安全专用模块，硬件与固件均针对安全回路设计，非安全系统使用不仅成本高，且无法发挥安全冗余特性；普通工业以太网场景可选用 HIMA 非安全通信模块。
