描述
产品详情
・型号：Z7138（Z7138/3330/C5，933330100‑5）・品牌：HIMA（黑马）・系列：HIMatrix SIS 安全系统配套组件
规格参数
| 参数名称 | 参数详情 |
|---|---|

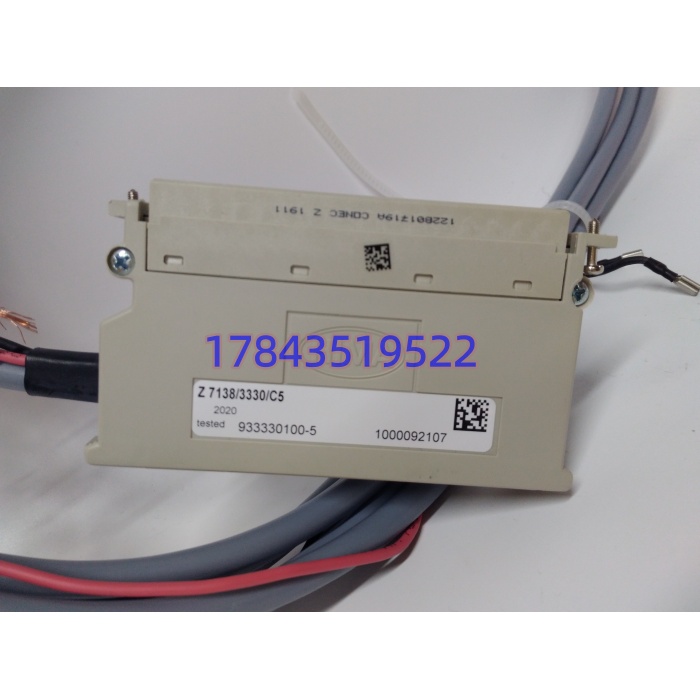

| 完整型号 | Z7138/3330/C5 |
| 物料编号 | 933330100‑5 |
| 适配硬件 | HIMA F3330、F3331 安全数字输出模块 |
| 线缆长度 | 5 米预制成品线缆 |
| 通道数量 | 8 通道，对应 F3330 输出通道 |
| 功能特点 | 每通道集成 LED 状态指示灯，现场肉眼查看通道状态 |
| 绝缘与安全 | 适配 SIL3 安全回路（需核对原厂手册） |
| 线缆规格 | 16×0.25mm² 多芯屏蔽线缆 |
| 工作温度 | -20℃ ~ +70℃ |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 安装形式 | 直接卡接在 F3330 模块前侧接口 |
| 生命周期 | 原厂停产，无全新原厂订货渠道 |
产品介绍

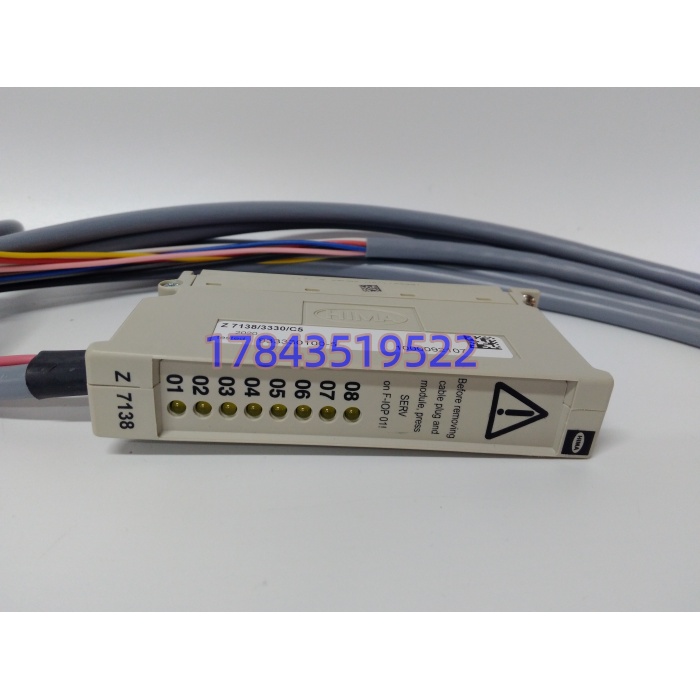

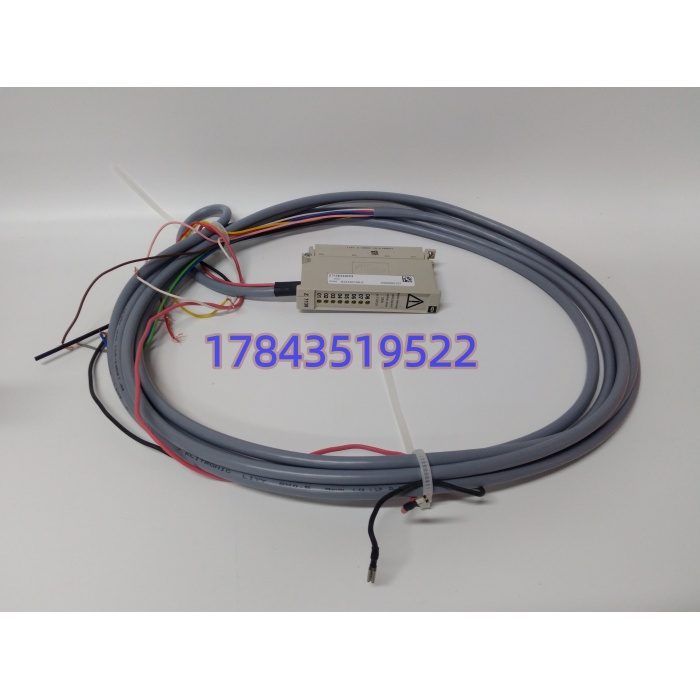

Z7138 是专门配套 F3330、F3331 安全输出模块的预制接线插头组件，出厂已经压接完成，自带 8 路通道 LED 指示灯，不用现场手工压接端子，插接到 I/O 模块前端即可完成现场执行回路接线，用来传输 SIS 系统的安全输出信号。
坦白讲，现场经常混淆 Z7138 与 Z7116、Z7128 等同系列插头组件，外观样式接近，但引脚定义、线缆芯数不通用，不能直接替换。这套属于安全系统配套附件，流通货源以库存拆机件为主；插头镀金引脚氧化、线缆内部断线是现场常见故障，只看外壳完好不能判定回路可用。
应用场景与行业案例
痛点切入：我在现场遇到过，这套预制插头一旦引脚氧化或者线缆断线，对应 8 路安全输出回路全部失效，ESD 系统会出现回路诊断报错，装置只能做降负荷或者安全停车。安全回路备件，上机前不做通断校验，会埋下隐患。
典型场景
- 石化炼化 SIS 安全联锁系统：F3330 模块配套接线，驱动电磁阀、切断阀，整套安全系统改造审批流程复杂。
- 油气终端安全保护系统：现场切断执行机构接线，原厂成套配置预制线缆，不允许现场手工改线。
- 化肥工厂合成装置 ESD：原有 HIMatrix 安全系统，大修周期长，采购同型号备件维持回路完整性。
- 化工罐区火气安全系统：安全输出回路，需要依靠 LED 指示灯在机柜侧快速定位通道故障。
真实案例某炼化装置 SIS 系统 F3330 模块报通道诊断故障，现场排查确认 Z7138 插头内部引脚氧化。库房拿到外观接近的 Z7116 插头直接插上，机械可以卡合，但引脚定义错位，安全输出回路全部无法驱动，系统持续报硬件不匹配。更换 /3330/C5 备件，核对物料编号，做全通道通断测试后接入，安全回路诊断消除。事后运维定规矩，SIS 预制接线备件入库，核对完整型号，逐通道做通断检查。
