HIMA ELOP II 是德国HIMA公司推出的安全仪表系统(SIS)工程组态平台，属于HIMA安全解决方案的核心软件组件。它不是单一的PLC模块，而是一套完整的编程和配置环境，用于HIQuad、HIMatrix等HIMA安全控制器的逻辑开发、参数设置和系统调试。ELOP II平台主要服务于石油化工、天然气、电力、制药等流程工业的紧急停车系统(ESD)、火灾气体检测(F&G)和燃烧器管理系统(BMS)。

ELOP II的核心优势在于其符合IEC 61508 SIL 3安全完整性等级标准，并通过TÜV认证。相比通用PLC编程软件，ELOP II在故障安全逻辑处理、冗余管理和诊断功能上有专门优化。它支持离线仿真和在线调试，工程师可以在不连接硬件的情况下完成逻辑验证。需要注意的是，HIMA近年已推出新一代SILworX编程平台，ELOP II逐步进入维护阶段。采购备件或升级系统时，务必确认现有系统使用的是ELOP II还是SILworX版本——两者不直接兼容。

应用场景与行业案例

一、工程痛点：ESD系统升级时的”软件陷阱”

去年碰到一个项目，西北某化工厂的ESD系统用了快十年，CPU模块开始间歇性报错。采购部从别处调了一块同型号的HIMA控制器，插上去发现通讯不上。折腾了两天，最后发现原因很简单——原系统用的是ELOP II V4版本编程，新模块固件要求V5以上。老程序根本下不进去。

这种事在安全系统升级里太常见了。ESD不像普通PLC，换块卡就完事。软件版本、固件版本、工程文件版本，三位一体，差一个都不行。

典型应用场景:

1. 石油化工 – 紧急停车系统(ESD)
   炼油厂加氢装置、乙烯裂解炉的安全联锁。这类场景的核心要求是”故障安全”——检测到超压或泄漏时，必须在毫秒级切断阀门和加热炉。ELOP II平台支持SIL 3逻辑，配合H51q控制器可处理上千个I/O点。
2. 天然气 – 长输管线截断阀控制
   西气东输沿线的阀室，ESD系统负责在压力骤降或泄漏时自动关闭球阀。ELOP II支持远程诊断和事件记录，方便运维中心追溯每次关阀的原因。
3. 电力 – 锅炉燃烧器管理系统(BMS)
   火电厂的锅炉点火和熄火保护，直接关系到机组安全和环保排放。BMS逻辑通常用功能块图(FBD)编写，ELOP II的在线监控功能可以实时看到每个火焰检测器的状态。
4. 制药 – 无菌灌装线安全联锁
   洁净车间的层流罩、灭菌柜、隔离器，一旦开门或压差异常，必须立即停机。ELOP II配合HIMatrix紧凑型控制器，适合分布式安装。

二、真实案例：朗盛化学Krefeld工厂ESD升级

2009年，德国朗盛化学(LANXESS)对其Krefeld-Uerdingen工厂的环己烷氧化装置进行ESD系统升级。这个装置生产KA油(环己酮和环己醇的混合物)，用于热塑性塑料制造。生产过程风险极高——环己烷泄漏可能引发爆炸。

原有HIMA安全系统自1999年投运，运行十年无故障。升级方案是在保留原有架构的基础上，增加两个机架和I/O模块，并将ELOP II工程站从串口通信升级为以太网连接。与西门子DCS的通讯走PROFIBUS-DP。

关键细节：朗盛在正式投用前做了工厂验收测试(FAT)，在HIMA的Brühl总部把整个系统搭了一遍，联合TÜV Süd一起验证。结果调试时间大幅缩短，停车窗口控制在48小时内。

这个案例说明两点：第一，ELOP II平台在大型ESD项目中的可靠性有长期验证；第二，升级前做FAT是省时间的，别为了赶工期跳过这一步。

采购注意事项与技术避坑

现场换备件踩过的坑，我列几条实在的:

1. 软件版本匹配问题 ❗
ELOP II有V4、V5、V6等多个大版本，程序文件不向上兼容。新控制器固件版本如果高于原工程文件版本，下载时会报错。建议在采购前读取原模块固件版本，拍照留存。

2. 授权狗(Dongle)别弄丢 ❗

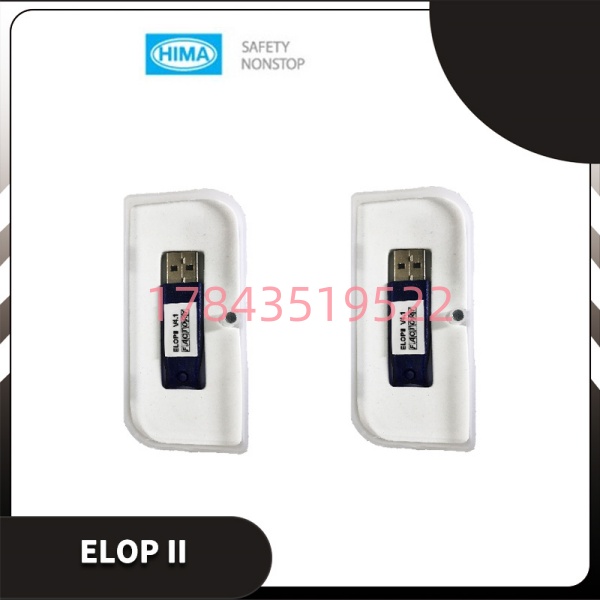

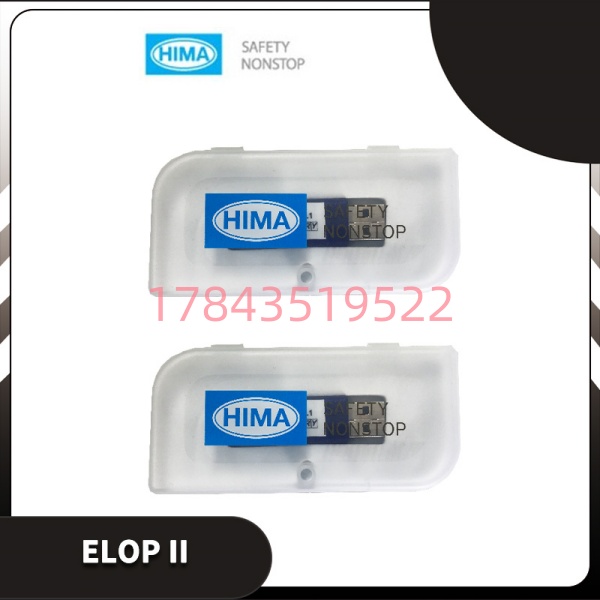

ELOP II软件使用硬件加密狗授权。换电脑重装系统时，找不到授权狗就麻烦了。建议把授权狗和控制器放在同一个控制柜里，贴标签。

3. HIMatrix vs HIQuad 别混淆
ELOP II平台同时支持HIMatrix(小型，分布式)和HIQuad(大型，机架式)两种硬件。工程文件不通用，采购I/O模块前确认是F2系列还是H51系列。

4. 关于SILworX的过渡
HIMA新项目已全面转向SILworX编程平台。如果你现在买二手ELOP II模块，要考虑未来3-5年的备件供应。建议同步规划向SILworX的迁移，而不是无限期依赖ELOP II。
